АКСИАЛЬНАЯ
СИСТЕМА
С НАДВИЖНОЙ
ГИЛЬЗОЙ
Герметично, надежно, долговечно:
50 лет службы и 15 лет гарантии!
50 лет службы и 15 лет гарантии!
Основные преимущества
Аксиальной системы
Аксиальная система USYSTEMS обеспечивает прочное и герметичное соединение труб из сшитого полиэтилена PE-Xa. Монтаж выполняется с использованием специального набора инструментов, включающий расширительный и аксиальный пресс-инструмент.
Опрессовку системы можно проводить сразу после монтажа соединения на максимальные рабочие параметры 95 °C и 10 бар.
Система сертифицирована на 50 лет эксплуатации, соответствует санитарным нормам и обеспечивает безопасность сетей водоснабжения и отопления.
Опрессовку системы можно проводить сразу после монтажа соединения на максимальные рабочие параметры 95 °C и 10 бар.
Система сертифицирована на 50 лет эксплуатации, соответствует санитарным нормам и обеспечивает безопасность сетей водоснабжения и отопления.
Надежный монтаж
без пайки и сварки
Соответствие строгим стандартам безопасности
и санитарным нормам
Высокая устойчивость
к температурным нагрузкам и перепадам давления

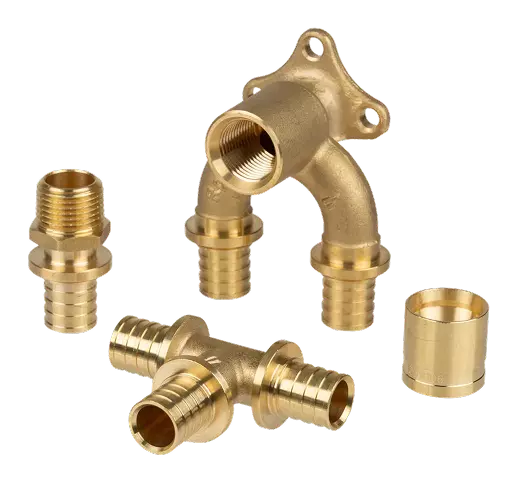

Разнообразие фитингов
для различных соединений
и размеров труб
Ручной гидравлический инструмент USYSTEMS
со стандартным размером
опрессовочных тисков
Гарантия 15 лет
и срок службы 50 лет

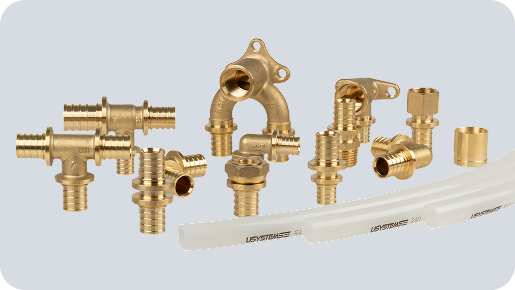

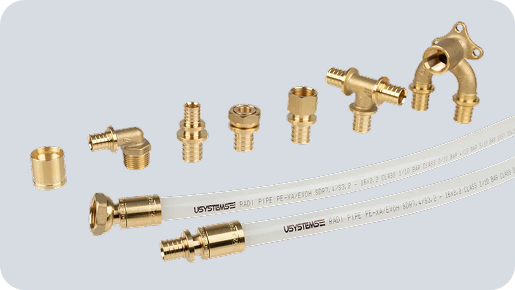

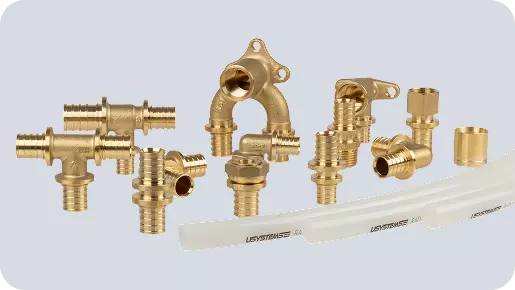

Аксиальные фитинги и трубы USYSTEMS -
широкий ассортимент от 16 до 32 мм
Всё
Трубы PEX
Аксиальные фитинги
Инструмент
Аксессуары

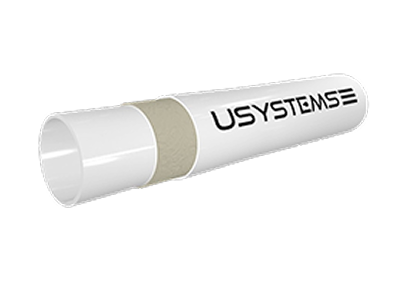

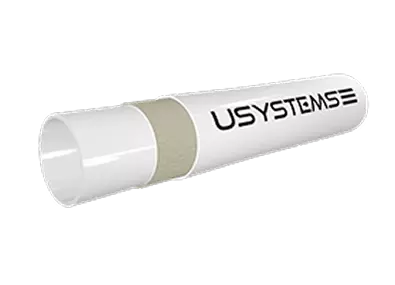

Конструкция трубы USYSTEMS radi pipe
PE-Xa
Классическая конструкция трубы обеспечивает прочность, долговечность и зарекомендовала себя
в применении на реальных объектах с 1973 г.
-
Степень сшивки (75-85%) Труба изготовлена по методу Энгеля с высокой степенью сшивки (75-85%), что обеспечивает повышенную устойчивость к нагрузкам -
Высокая молекулярная память позволяет трубе восстанавливать форму после деформации -
Кислородный барьер EVOH предотвращает проникновение кислорода, что дополнительно защищает систему от коррозии -
Усиленный клеевой слой гарантирует надежное сцепление слоев трубы, предотвращая расслоение и повышая прочность конструкции.
Труба в теплоизоляции из вспененного полиэтилена
Предизолированная заводским способом труба с увеличенной стойкостью покрывного слоя к внешним повреждениям
-
Защитита стяжки и напольного
покрытия от перегрева -
Защита от выпадения
конденсата на холодной воде -
Снижение тепловых потерь и исключение
перегревов мест общего пользования -
Компенсация температурного
удлинения трубы -
Заводское изготовление: один производитель,
контроль качества и гарантия на весь продукт -
Снижение времени на монтаж до 30%
Уменьшение издержек на складское хранение
и на логистику до 80%

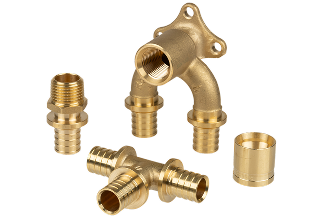

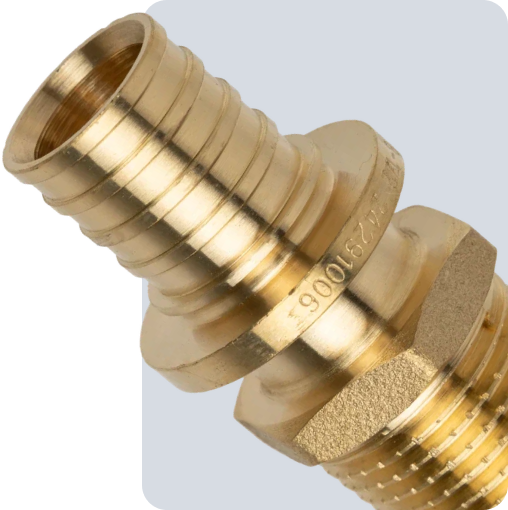

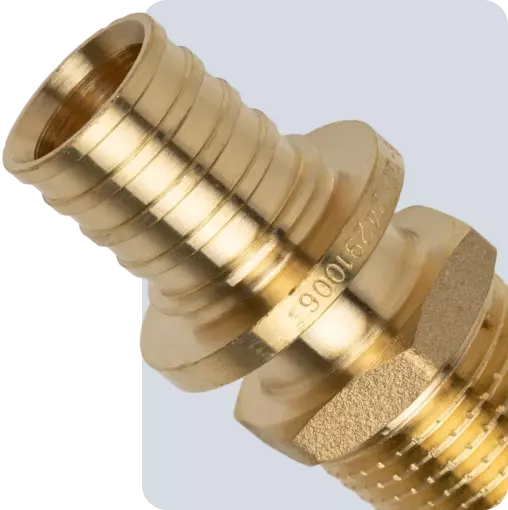

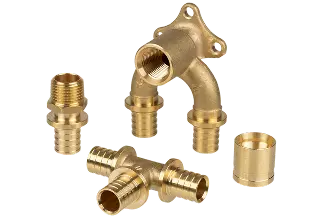

Аксиальные фитинги
от 16 до 32 мм
-
Европейская марка латуни CW617N -
Дополнительная термическая обработка
по стандарту EN12165 -
Универсальная коническая резьба
типа R по стандарту ISO 7/1 -
Вертикальные насечки на резьбе для правильной
и удобной паковки льном -
50 лет срок службы -
Заводская маркировка номера партии и даты производства

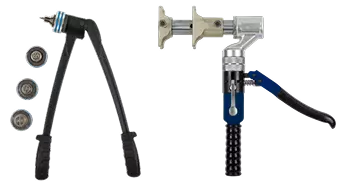

Инструмент для
аксиальных труб
и фитингов

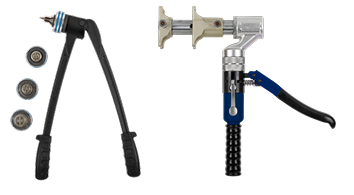

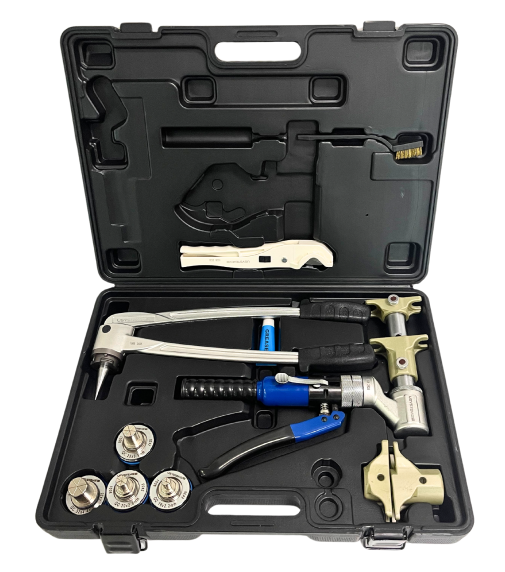

Гидравлический ручной инструмент для монтажа аксиальных соединений с надвижной гильзой
состоит из:
-
Ручной инструмент с комплектом
расширительных головок 16, 20, 25, 32 мм -
Гидравлический пресс-инструмент с комплектом
тисков 16-20, 25-32 мм -
Труборез до Ø 32 -
Тюбик специальной смазки
Особенности
монтажа
Наденьте гильзу на трубу маркировочным кольцом в сторону
от соединения.
На инструмент установите расширительную головку, соответствующую диаметру и типу трубы и фитинга
Вставьте расширительную головку в трубу до упора и расширьте конец трубы 1-2 раза
с небольшим поворотом на ~15-45
градусов после расширения
Вставьте фитинг в трубу таким образом, чтобы конец не доходил
1-3 мм до стопорного бортика.
Установите трубу с фитингом на
опрессовочные тиски
Нажимая на рабочий рычаг, проведите напрессовку гильзы на
трубу с фитингом до упора гильзы с
торцом фитинга
Что мы предлагаем
Всем
Монтажникам
Проектировщикам
Заказчикам
Проектирование
- Подбор и расчет
- Гидравлические расчеты
- Проектирование
- Готовые узлы DWG
- Оптимизация схем прокладки
- Альбом типовых решений
Консультация
- Консультирование по объекту
- Помощь в проектировании
- Шеф-монтаж
- Подбор квалифицированных монтажников
Поддержка
- Поддержка на всех этапах
- Индивидуальная гарантия на объект
- Представители во всех регионах РФ
- Поездки на завод
- Программа лояльности
- Обучение
Поставка
- Поставка на объект кратно 1 метру
- Бесплатная аренда инструмента
- Удобная траспортировка стандартым транспортом
- Дистрибьюторы во всех регионах РФ
Оказываем всестороннюю поддержку:
Позвонить менеджеру
- Подбор и расчет
- Консультации
- Обучение и выдача сертификата об обучении
- Шеф-монтаж
- Проектирование
- Поддержка в переговорах
- Поставка на объект кратно 1 метру
- Бесплатная аренда инструмента
- Индивидуальная гарантия на объект
Поддержка на всех этапах проектирования:
Получить руководство по проектированию
- Гидравлические расчеты
- Подбор спецификации
- Консультирование
- Помощь в проектировании
- Альбом типовых решений
- Готовые узлы DWG
- Оптимизация схем прокладки
- Программа лояльности
- Поездки на завод
Мы рядом на все этапах проекта:
Обсудить ваш объект
- Гарантия 15 лет
- Выдача гарантийного талона на объект
- Консультирование по объекту
- Подбор и расчет продукции
- Проектирование
- Подбор квалифицированных монтажников
- Шеф-монтаж
- Индивидуальная гарантия на объект
- Представители во всех регионах РФ
Нормативная
документация
Скачать все документы

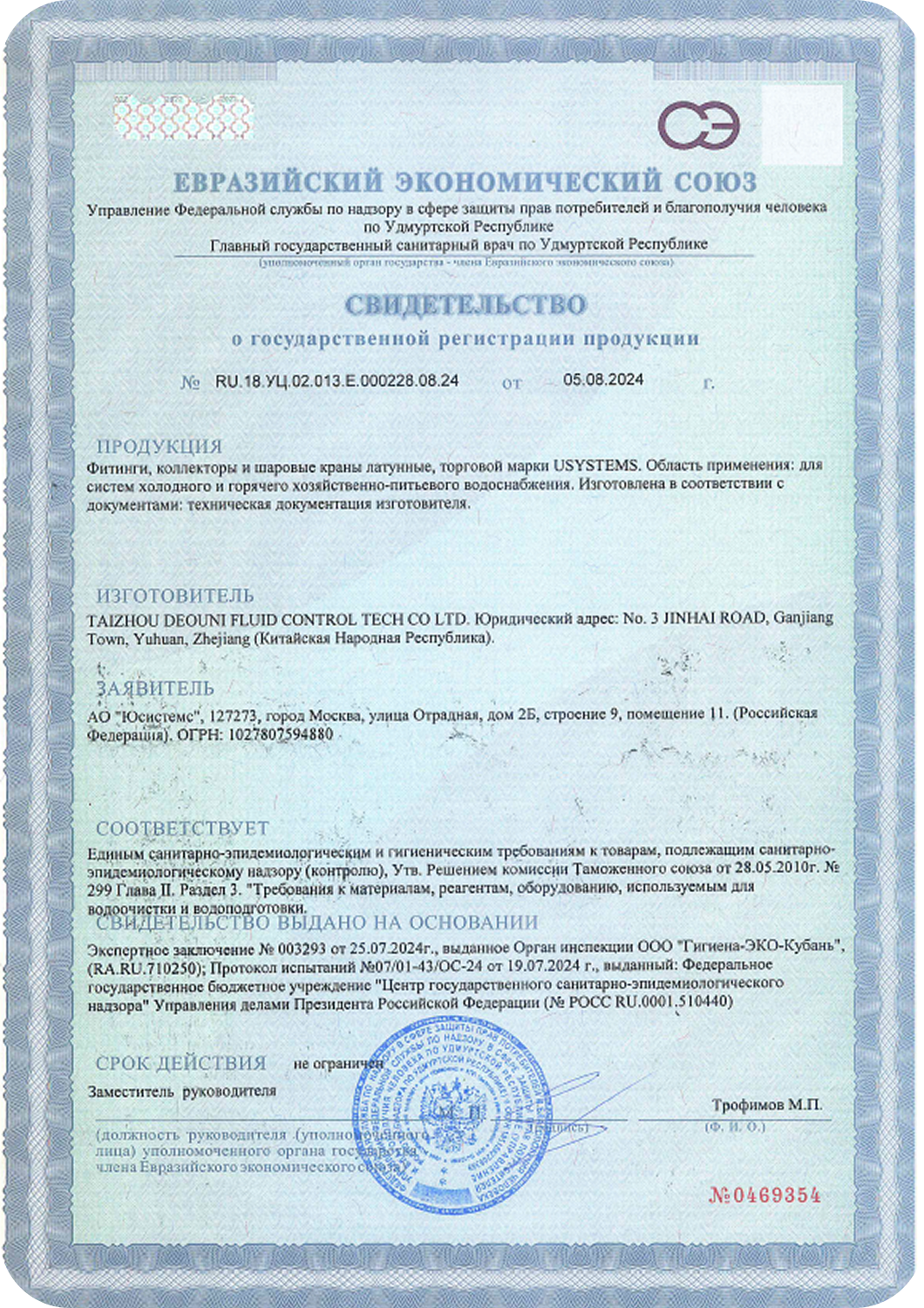

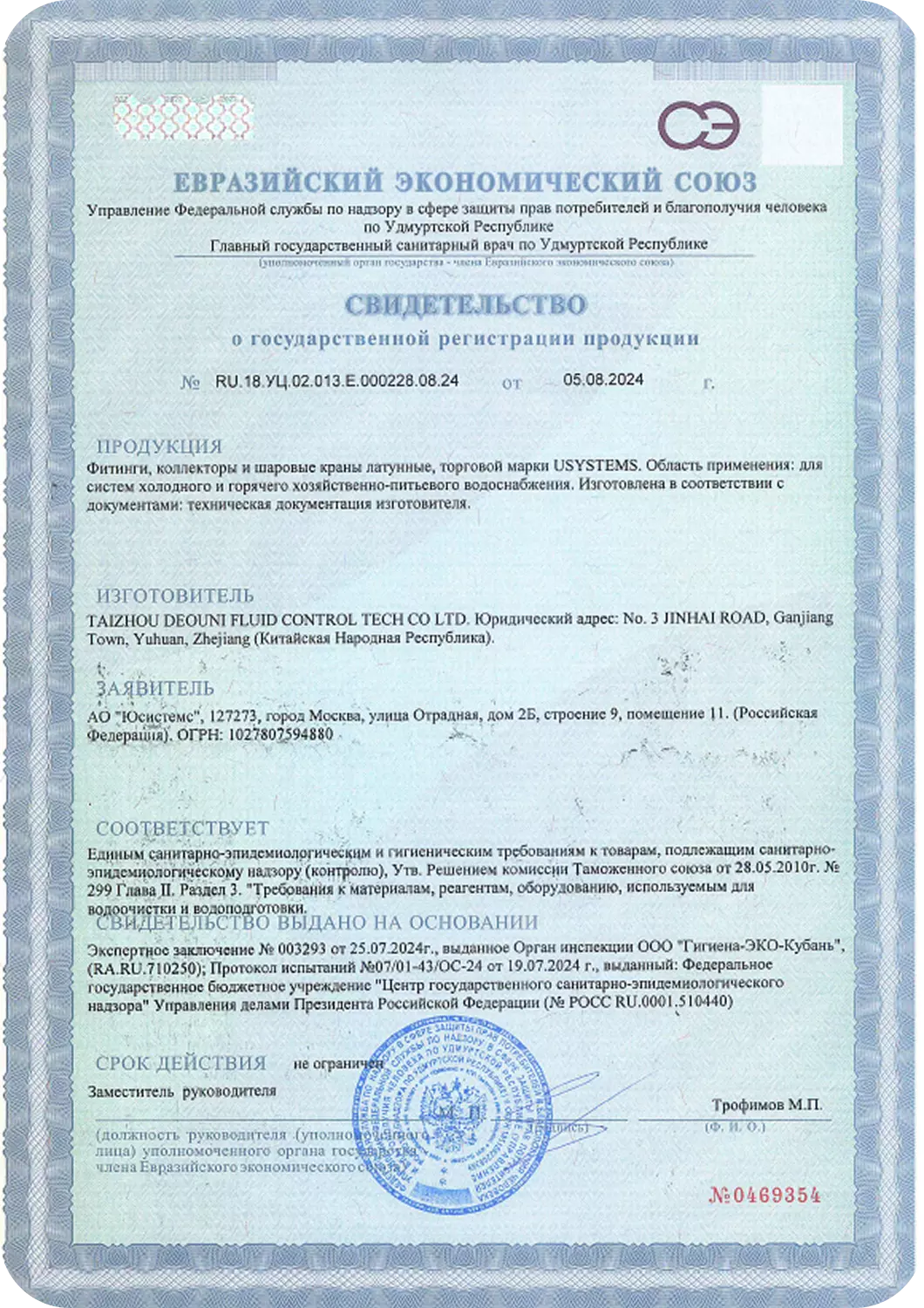

Свидетельство подтверждает соответствие продукции торговой марки USYSTEMS санитарно-эпидемиологическим и гигиеническим требованиям Евразийского экономического союза.

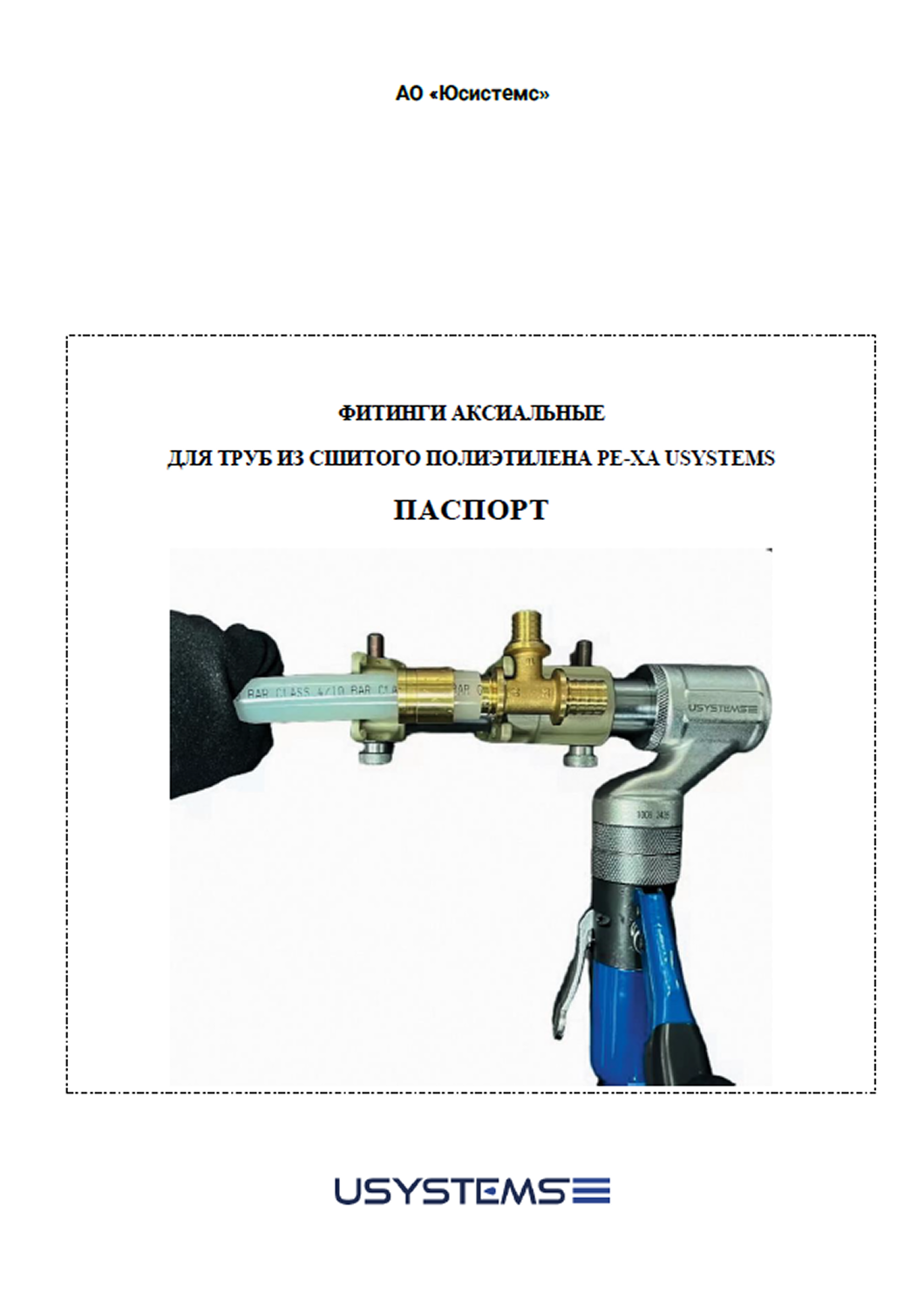

Технический паспорт выполняется в соответствии с требованиями законодательства о наличии и составе эсплуатационной документации на продукцию
Технический паспорт выполняется в соответствии с требованиями законодательства о наличии и составе эсплуатационной документации на продукцию
Наши реализованные объекты
В которых были использованы теплотрассы USYSTEMS
Промышленные объекты
Жилые Комплексы
Загородные дома
Отели / Глэмпинги
Тепловые сети
Наши клиенты
Более 5 000 компаний по всей территории России и СНГ
Проектные и строительные компании, муниципалитеты и частные монтажные организации
Мы знаем, как правильно!
Наши опытные инженеры и проектировщики, члены ассоциаций АВОК и АПТС, уже более 30 лет проектируют и реализуют трубопроводные решения в системах отопления, водоснабжения, охлаждения.
Мы спроектировали и укомплектовали свыше 10 000 объектов, внедряя передовые технологии и создавая надежные системы по всей стране.
30 лет на рынке
- Компания USYSTEMS обладает 30-летним опытом производства надежных трубопроводных решений для систем отопления и водоснабжения.
- Вместе с нашими клиентами и партнерами мы создаем комфортный микроклимат в объектах любого масштаба
производство
- Собственное производство в России: завод в Ленинградской области, склад в Подмосковье.
- Представительства во всех крупных городах России.
- Академия в Москве. Более 7 000 обученных монтажников, поставщиков и проектировщиков
продукция
- Помогли построить десятки многоэтажных домов с напольным отоплением (без радиаторов);
- Реализовали системы отопления и охлаждения в аэропортах, музеях, складах и других объектах;
- Спроектировали и укомплектовали системы подогрева грунта под холодильниками и катками.
Мы в соц сетях
Актуальные новости, розыгрыши, обучающие материалы, анонсы мероприятий и много другое
Оставьте заявку
на консультацию
по подбору труб
и фитингов
И наши специалисты
подберут оптимальное
решение под ваш проект
Часто задаваемые вопросы
Требуется ли обертывание фитингов скотчем перед заливкой цементно-песчаной стяжкой?
Латунные аксиальные фитинги Usystems следует оборачивать скотчем/изолентой для их защиты от щелочной среды бетонной смеси.
Можно ли использовать одну трубу на систему водоснабжения и на систему отопления?
Да, трубы Radi Pipe имеют гигиенический сертификат и могут использоваться как для отопления, так и для систем ГВС и ХВС.
Если температура и давление в системе будут выше 95 °C и 10 бар, можно ли использовать вашу систему?
В ряде случаев возможно использование системы труб и фитингов из сшитого полиэтилена за рамками стандартных нагрузок. Обратитесь в USYSTEMS, чтобы получить консультацию и расчет.
Можно ли использовать фитинги сторонних производителей при монтаже системы USYSTEMS?
Мы в обязательном порядке проводим испытания фитингов, гильз и инструмента на работу в системе. Гарантия возможна только в случае использования всех элементов производства USYSTEMS. Использование сторонних продуктов остается на ваш страх и риск.
