Подогрев футбольного поля: водяная система обогрева газона

В футбол играют при любой погоде, но большинство открытых полей выбывают из строя уже в ноябре. Трава прекращает расти, искусственное покрытие твердеет на морозе и становится травмоопасным, а поле месяцами простаивает. Подогрев футбольного поля решает эту проблему — но только если система спроектирована и смонтирована правильно.

Российский футбольный союз закрепил требования к обогреву в стандарте 2021 года: система должна обеспечивать эксплуатацию футбольного поля при температуре до −15 °C и силе ветра до 4 м/с. При этом, сравнение стоимости показывает, что затраты на эксплуатацию жидкостного обогрева значительно ниже по сравнению с электрическим. В документе прямо указано, что при выборе типа обогрева необходимо ориентироваться на доступные энергетические мощности и это делает гидравлическую систему более предпочтительной

Жидкостный подогрев по конструкции и принципу работы похож на тёплый пол под футбольным полем. Теплоноситель, водный раствор гликоля концентрацией от 30 до 50% в зависимости от региона, циркулирует по трубам, уложенным в пироге основания. На поверхности покрытия поддерживается температура +2…+5 °C. При укладке труб применяется попутная схема Тихельмана, а значит все контуры, присоединяемые к коллекторам, имеют одинаковую длину и не требуют балансировки

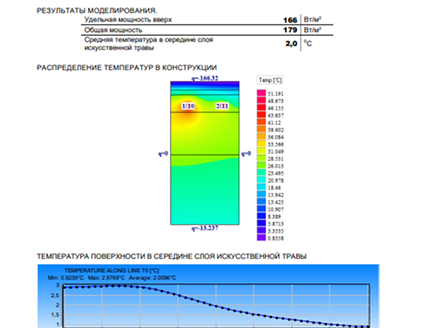

В качестве примера рассмотрим проект системы подогрева для искусственного газона в Ленинградской области. Площадь поля составляет 6 222,5 м². Для обогрева используется труба PE-Xa диаметром 25 мм с толщиной стенки 2,3 мм, уложенная с шагом 250 мм. Расчётный температурный график — 42/27 °C. Удельная мощность на поверхности покрытия достигает 174 Вт/м², а полная тепловая нагрузка системы 198 Вт/м².

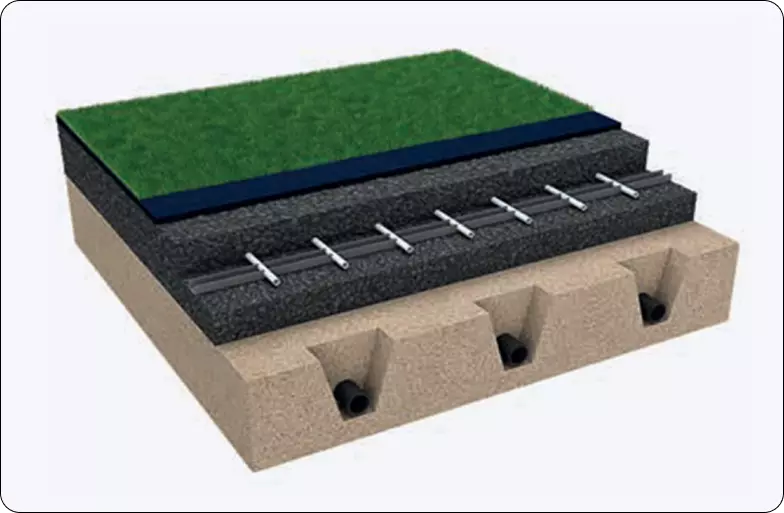

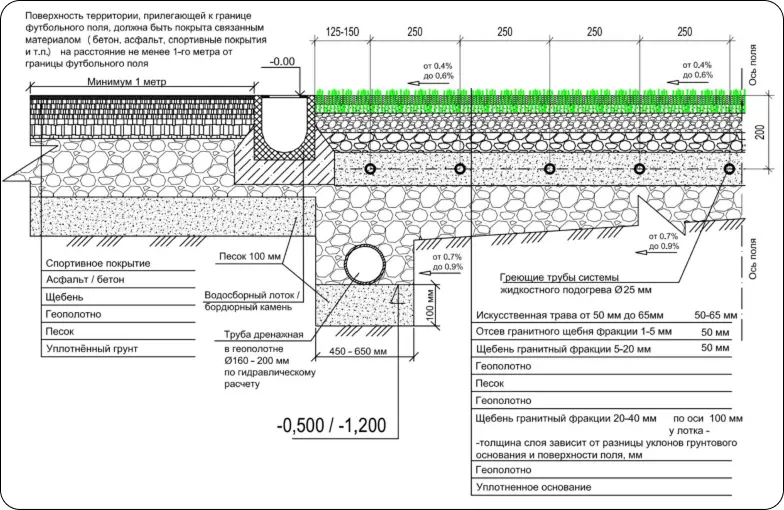

Для искусственных покрытий применяется температура подачи 40-60 °C. В качестве примера полный состав пирога и расчёт для поля 65,5 × 95 м в Ленинградской области. Снизу вверх:

Конструктивно система представляет собой крупное подземное поле теплового обмена, состоящее из 131 контура, объединённых по попутной схеме Тихельмана, что позволяет избежать балансировки при условии равенства длин контуров. Общая протяжённость трубопроводов составляет около 25 000 метров. В качестве теплоносителя используется 47 %-й раствор пропиленгликоля с расчётным расходом 63,3 м³/ч и гидравлическими потерями 17,3 м водяного столба.

Стоит отметить, что при тепловой мощности 1 002 кВт и пониженном температурном графике 42/27 °C такая конфигурация может привести к существенной неравномерности распределения потоков между отдельными контурами, особенно если на коллекторах из ПНД диаметром 160 мм отсутствуют балансировочные клапаны. Это важно учитывать на этапе проектирования.

Для справки: требуемая удельная мощность подогрева для других объектов варьируется в диапазоне от 50 до 150 Вт/м² в зависимости от климатического региона. Компания USYSTEMS выполняет детальный проектный расчёт под каждый конкретный объект по запросу заказчика.

Для натурального покрытия температура прикорневой зоны поддерживается на уровне 15–25 °C: высокие температуры вредят корневой системе. Поддержание точных температурных параметров без перегрева позволяет создать наиболее благоприятные условия для роста травы и корневой системы в целом. За счёт инертности системы тепло долго держится под покрытием. Прокладка труб возможна на действующих площадках путём прорезки луговины и протяжки трубы специальным самоходным устройством

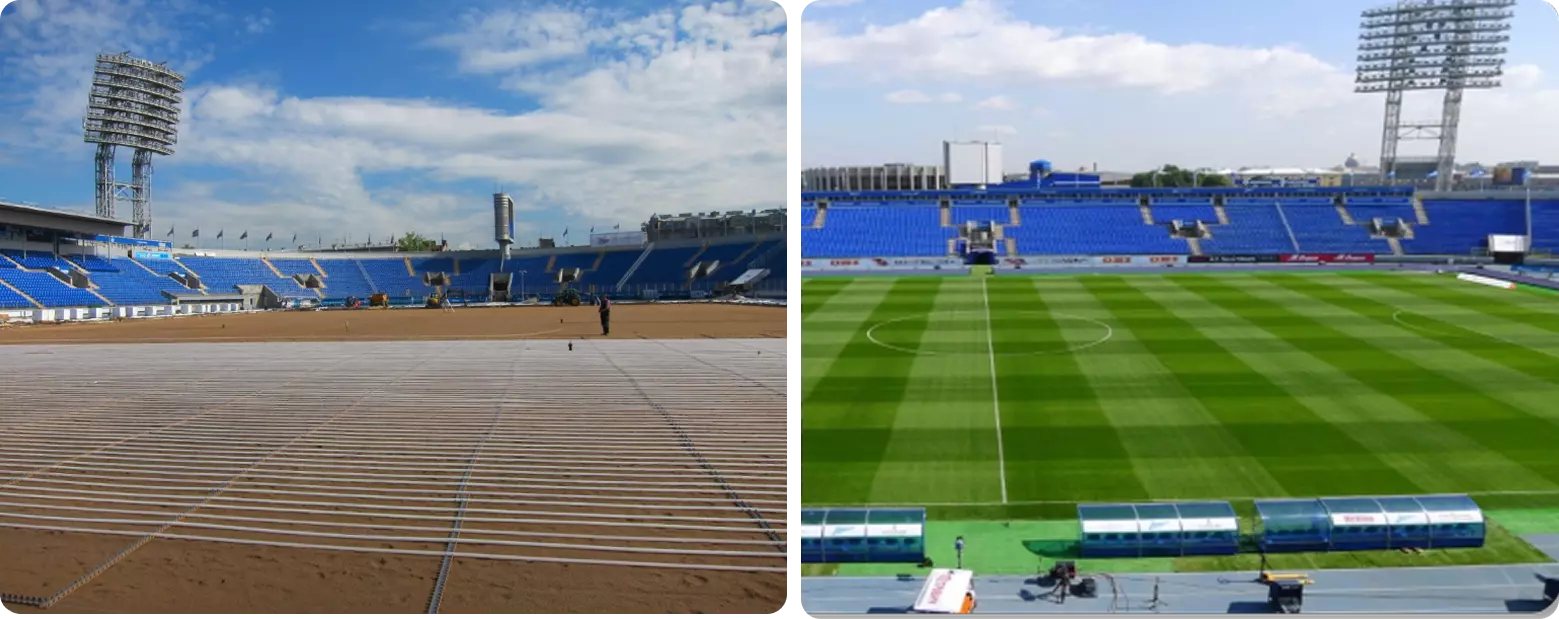

В Москве и Подмосковье USYSTEMS реализовала системы обогрева на Лужниках, базе ФК «Спартак» в Тарасовке, арене «Салют», тренировочном поле ФК «Локомотив» и арене ФК «Крылья Советов». За пределами Москвы реализованы: стадион «Петровский» и 3 тренировочных поля базы ФК «Зенит» (Санкт-Петербург); «Казань Арена» и база ФК «Рубин» (Казань); центральная арена ФК «Крылья Советов» (Самара); «Ахмат-Арена» (Грозный); стадион «Олимп-2» (Ростов-на-Дону); центральные стадионы Красноярска, Тюмени, Тулы; «Спартак Арена» ФК «Алания» (Владикавказ); тренировочное поле ФК «Балтика» (Калининград); стадионы в Набережных Челнах, Махачкале; ФК «Динамо Минск», стадионы Тирасполя и Могилёва

Чтобы выбор системы был обоснованным, приведём сравнение по конкретному объекту — поле площадью 8 000 м².

Несмотря на более высокую стоимость монтажа (9,6 млн руб.), водяная система окупается менее чем за 2 месяца за счёт колоссальной экономии электроэнергии и уже через неделю эксплуатации обходится на 613 тыс. руб. дешевле электрической. Для регулярно используемого поля выбор однозначен в пользу жидкостного подогрева, тогда как электрический вариант оправдан только при крайне редком использовании арены с искусственным газоном.

Система подогрева — это решение, которое должно обеспечить требуемую температуру поверхности для максимального комфорта игроков на многие годы. При этом необходимо помнить ошибка в расчёте мощности, неправильно выбранный температурный график или схема укладки обойдутся дороже, чем сам монтаж. Оставьте заявку — специалисты USYSTEMS сделают расчёт под ваш объект: тип покрытия, регион, конструкция пирога, параметры теплового пункта.
