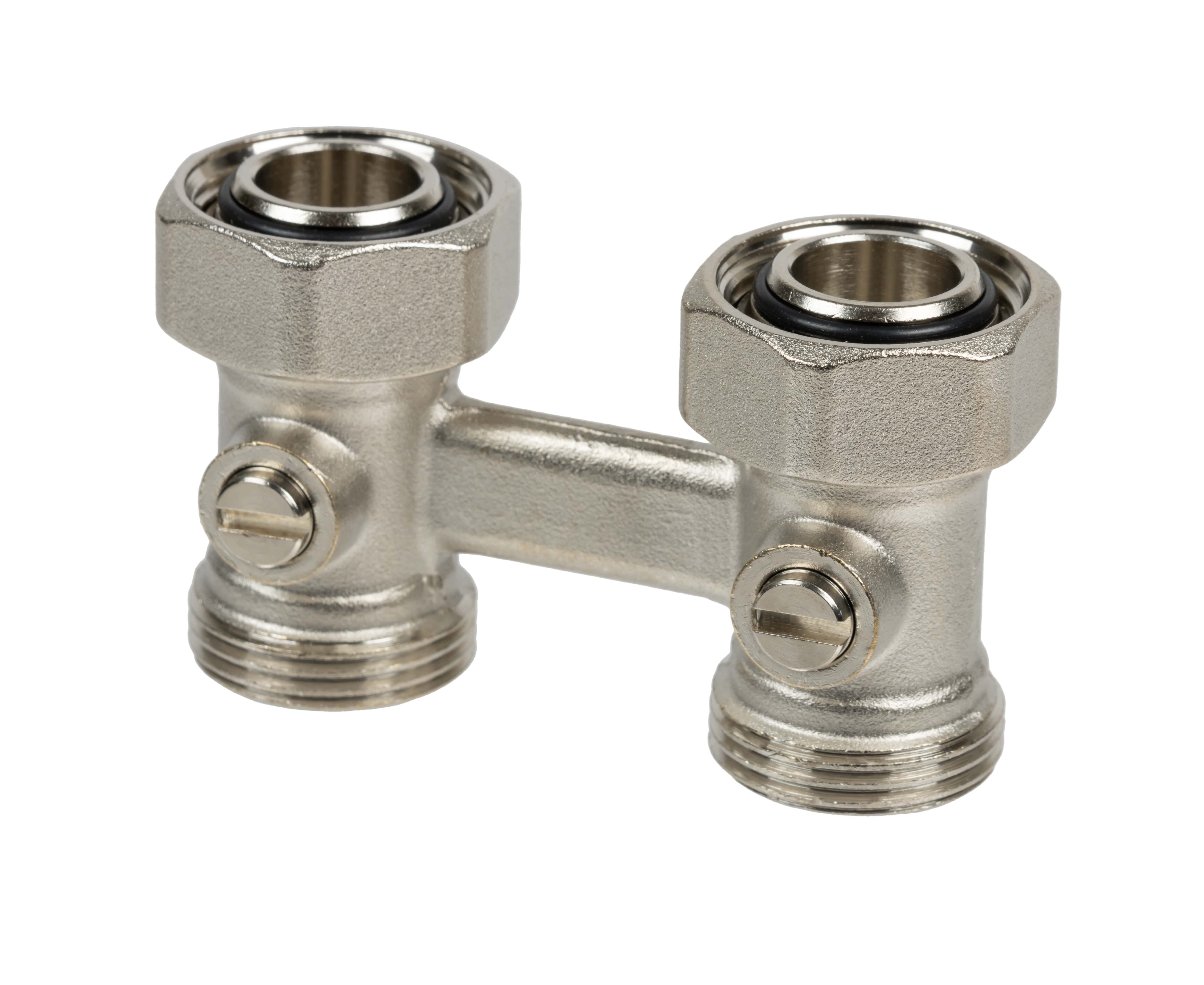

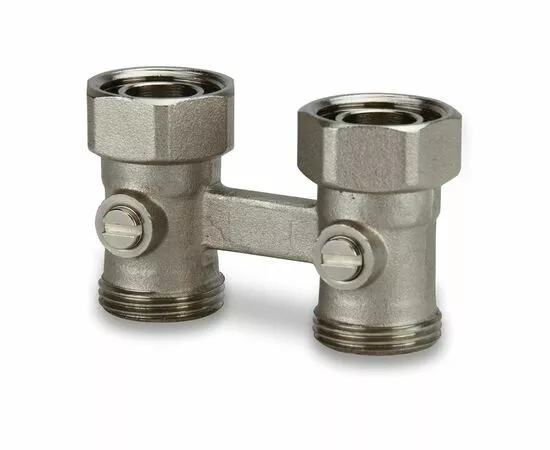

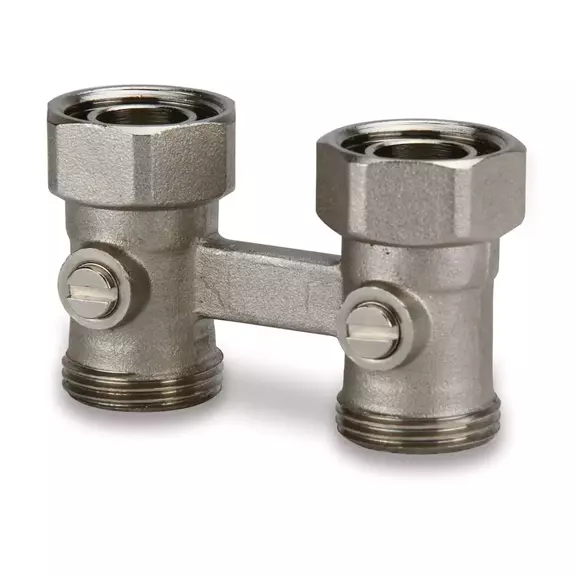

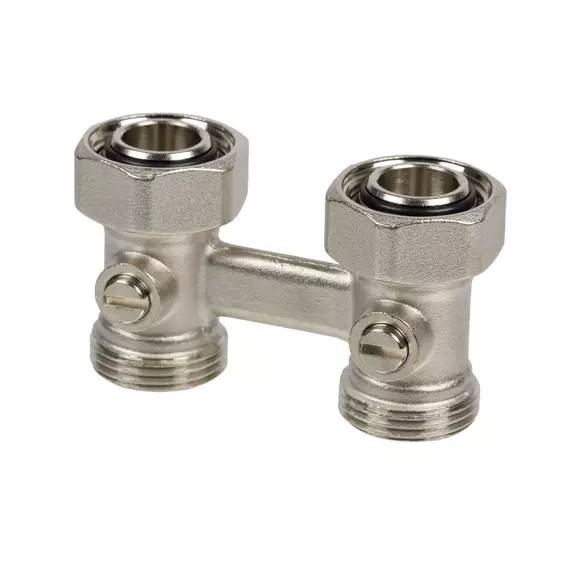

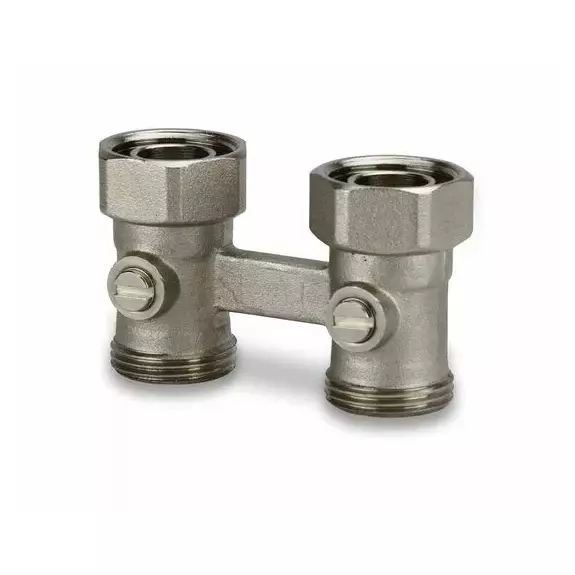

USYSTEMS H-МОДУЛЬ узел нижнего подключения радиатора
Узел для подключения к радиатору с нижней подводкой. Прямое исполнение, без байпаса. Имеет встроенные запорные краны. Подключение к радиатору - накидная гайка G3/4”НГ, подключение к трубам - наружная резьба G3/4”НР Евроконус для подключения зажимных адаптеров 3/4” ВР Евроконус. Для подключения к радиаторам с внутренней резьбой 1/2” ВР следует дополнительно использовать переходные ниппели G3/4”НР-G1/2”НР.
1. подсоединить прямой узел нижнего подключения к радиатору, используя встроенные накидные гайки
2. если размер подсоединения к радиатору 1/2" используйте переходной ниппель 3/4"х1/2" (1136067)
3. сделайте подсоединение трубы к узлу нижнего подключения USYSTEMS, используя резьбовой адаптер, евроконус
- H-образный модуль для нижнего подключения к отопительному прибору
- Исполнение: прямое,
- Байпас – нет,
- Запорные вентили - есть
- Подсоединительные размеры:
* к отопительному прибору: накидная гайка G3/4“НГ,
* к трубам - G3/4“НР Евроконус
- переходной ниппель G3/4“НР-G1/2“НР, применяется для подключения к отопительному прибору с резьбой 1/2ВР
