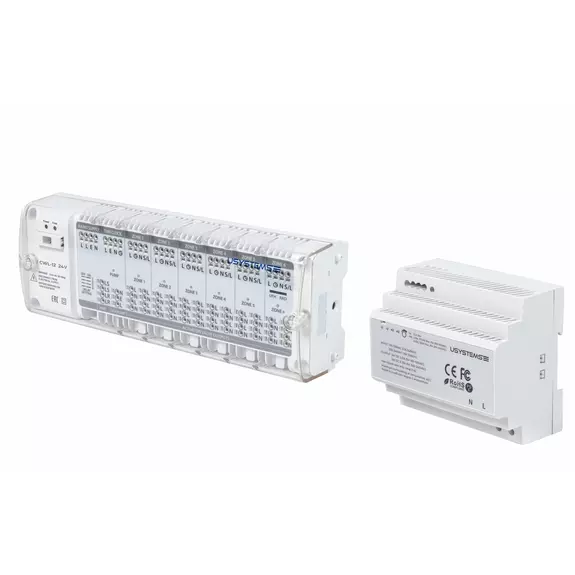

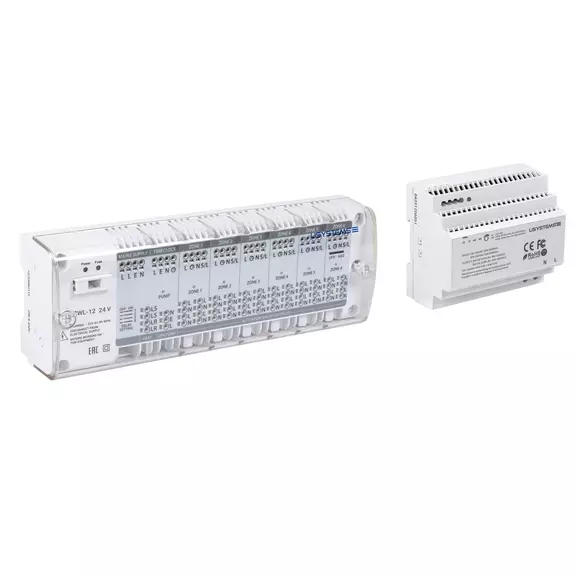

Контроллер CWL-12 для управления отоплением и охлаждением представляет собой контроллер на 12 зон, предназначенный для использования с термостатами USYSTEMS на 24В.
Профессиональная автоматика для отопления частного дома на базе контроллера CWL-12. Устройство разработано на базе успешного форм-фактора корпуса от проводного контроллера на 230В, но с расширенными возможностями.
CWL-12 может использоваться для управления любым приводом или клапаном, которому требуется сигнал 24В постоянного тока для открытия. Для трехходовых клапанов и клапанов, требующих сигнала закрытия, необходимо переключающее реле.
Автоматика для отопления частного дома на базе контроллера CWL-12 обеспечивает управление до 12 независимыми зонами.
Преимущества:
- Погодозависимая автоматика для отопления — поддержка внешних датчиков для автоматической коррекции температуры
- Подходит для автоматики отопления многоквартирного дома и коммерческих объектов
- Компактный корпус и выносной БП экономят место в щитке
- Поддержка протоколов Zigbee и Modbus
Управление котлом и насосом
Контроллер предоставляет возможность управлять котлом или другим источником отопления/охлаждения через беспотенциальный выход. В стандартную комплектацию также входит реле насоса, предназначенного для использования с системами поверхностного отопления и охлаждения.
Принцип работы
Если в зонах 1-12 подается запрос на отопление/охлаждение от термостатов, происходит активация соответствующих исполнительных механизмов этих зон, а также замыкание реле источника отопления/охлаждения и реле насоса.
Технические особенности
- Зональность: до 12 зон (технически до 14) — оптимальное решение для автоматики для систем отопления любой сложности

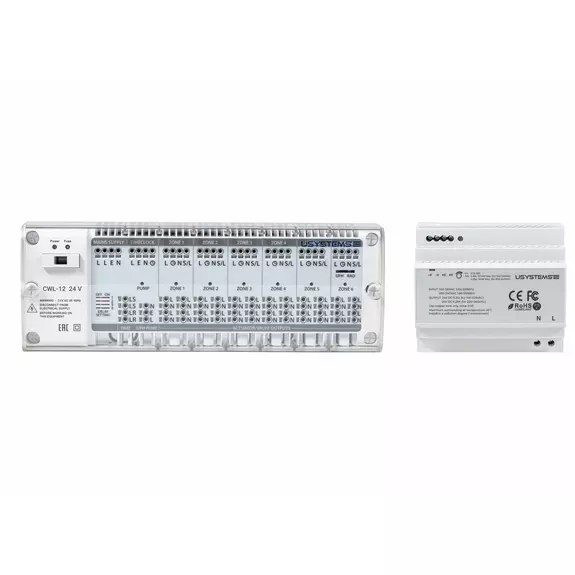

- Питание: выносной блок питания на 150 Вт в комплекте (удобно монтировать отдельно)
- Управление: реле насоса и реле источника (сухой контакт для котла/чиллера)
- Входы: для внешних сигналов (переключение Тепло/Холод и аварийная остановка)
- Сечение кабеля: 0.75–1.5 мм²
Применение
Автоматика для систем отопления на базе CWL-12 подходит для управления водяным отоплением и охлаждением в частных домах, квартирах и коммерческих объектах. Компактный корпус и выносной блок питания экономят место в электрощитке.
Поддержка протоколов
Контроллер совместим с термостатами TWL-9 Zigbee (для интеграции в умный дом) и TWL-9 Modbus (для профессиональной диспетчеризации).
Контроллер можно закрепить непосредственно на стене с помощью двух отверстий для винтов на задней панели или устройство можно установить на DIN-рейку.
Далее произвести расключение контроллера с термостатами и исполнительными механизмами согласно инструкции.
