Термостат TWD-9 — это двухканальный программируемый комнатный термостат, предназначенный для раздельного управления двумя отопительными контурами, например, напольным отоплением и радиаторами.

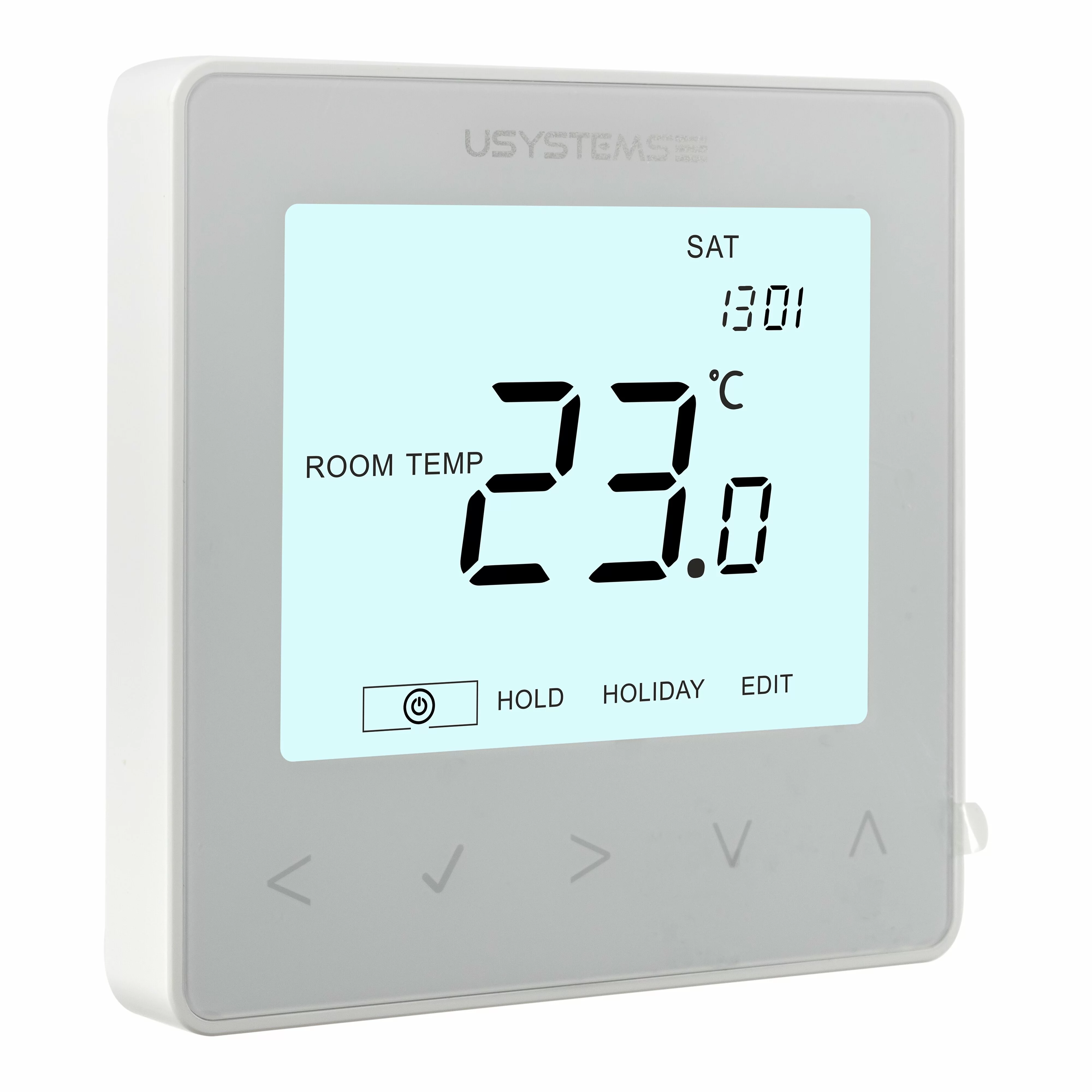

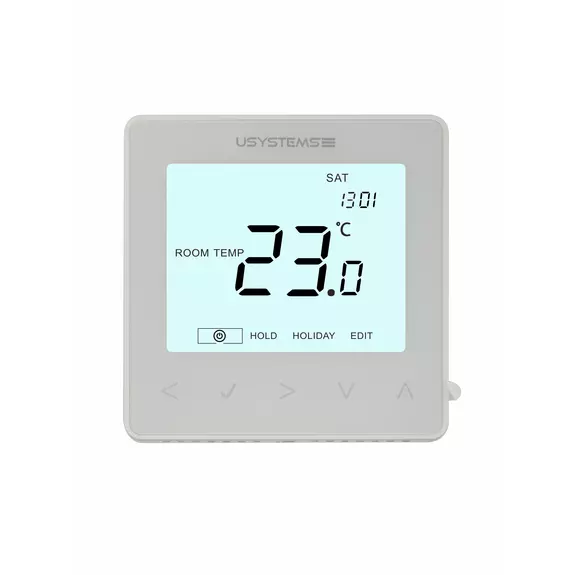

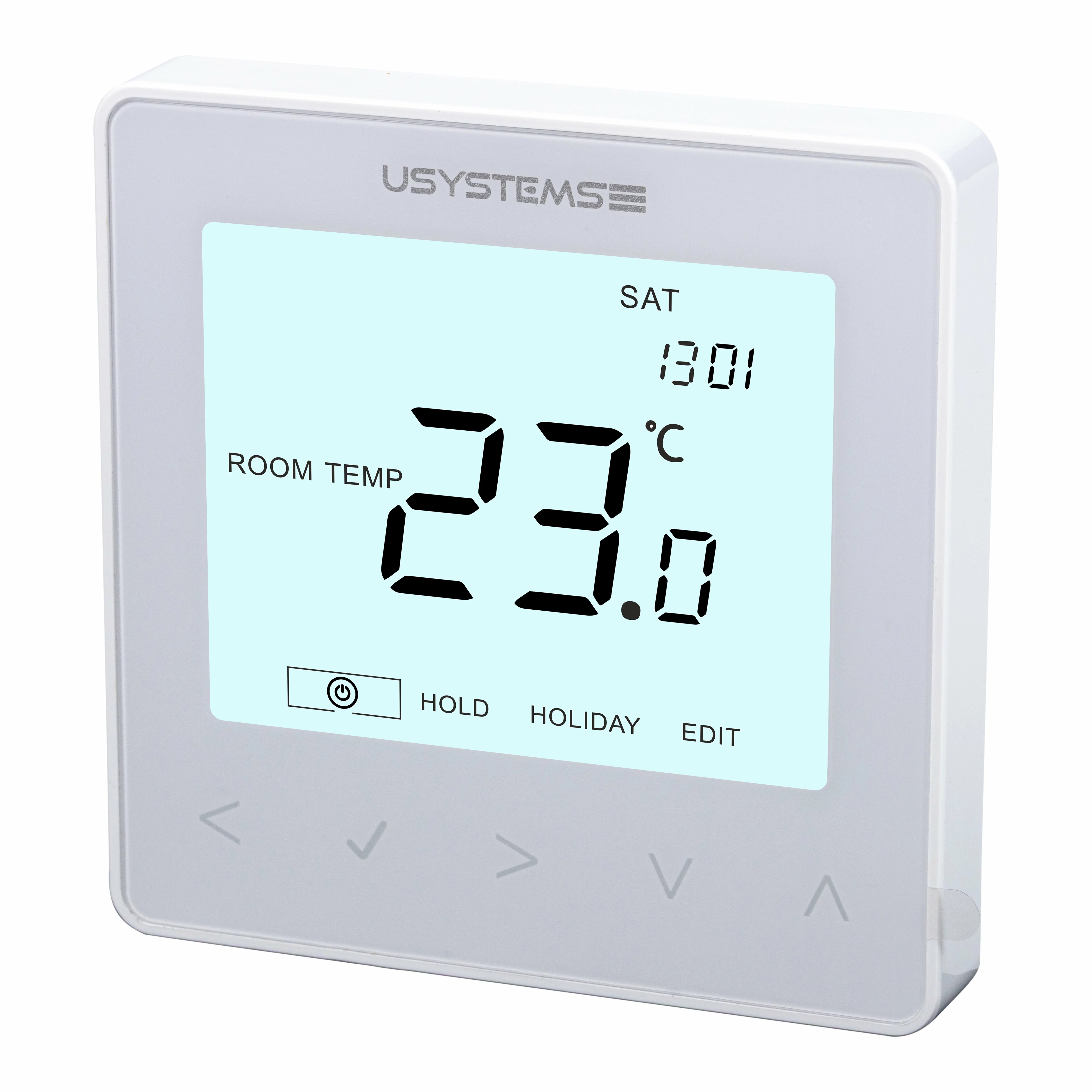

Диапазон настройки температуры — от 5 до 45°С, шаг настройки — 0,5°С. Термостат оснащен LCD-дисплеем, сенсорными кнопками, корпус из пластика PC+ABS с закаленным стеклом. Размеры: 86×86×13/49 мм, монтаж встраиваемый (стандартный подрозетник 60 мм).
Два независимых канала
Термостат имеет два канала управления, каждый со своим гистерезисом (0,5–3°С). Это позволяет настроить различную логику работы для разных типов отопительных приборов. Например, канал 1 может управлять теплым полом, канал 2 — радиаторами.
Принцип работы двухканального термостата: при понижении температуры на значение гистерезиса первого канала включается первый канал (например, теплый пол). При дальнейшем понижении на сумму гистерезисов первого и второго каналов включается второй канал (радиаторы). При достижении заданной температуры оба канала отключаются одновременно.
В настройках можно выбрать, какие каналы активны: только канал 1, только канал 2 или оба.
Выбор типа привода
Для каждого канала можно выбрать тип подключаемого привода:
- Нормально закрытый (НЗ) — при отсутствии запроса на отопление канал отключен, при наличии запроса — включен
- Нормально открытый (НО) — при отсутствии запроса на отопление канал включен, при наличии запроса — отключен
Режимы работы датчиков
Термостат поддерживает три режима работы датчиков:
- 00 — встроенный датчик воздуха (управление по температуре воздуха)
- 01 — только датчик пола (управление по температуре пола, датчик приобретается отдельно)
- 02 — комбинированный режим (управление по встроенному датчику воздуха с ограничением по максимальной и/или минимальной температуре пола)
В комбинированном режиме доступны ограничения:
- Максимальная температура пола (20–45°С) — предотвращает перегрев пола. При достижении предела канал 1 отключается независимо от температуры воздуха и включается снова после снижения температуры пола на 1°С.
- Минимальная температура пола (10–35°С) — предотвращает чрезмерное охлаждение пола. При снижении температуры пола до предела канал 1 включается независимо от температуры воздуха.
При срабатывании ограничений на экране отображается соответствующий значок.
Программирование и режимы
Термостат поддерживает три варианта программирования:
- Режим 5/2 — отдельная программа для будних дней (пн–пт) и выходных (сб–вс)
- Режим 7/0 — индивидуальная программа для каждого дня недели
- Режим 24 часа — единая программа для всех дней
- Ручной режим — без программирования
День разделен на четыре временных периода: WAKE (пробуждение), LEAVE (уход), RETURN (возвращение), SLEEP (сон). Для каждого периода можно установить свое время и температуру.
Функции термостата
Фиксация температуры — позволяет вручную установить другую температуру и зафиксировать ее на желаемый период (часы и минуты). После окончания периода термостат вернется к текущей программе.
Режим отпуска — позволяет задать дату и время начала и окончания отпуска. На время отпуска термостат поддерживает температуру в диапазоне 7–17°С. После возвращения автоматически переходит к обычной программе.
Режим защиты от замерзания — поддерживает заданную температуру в диапазоне 7–17°С, предотвращая замерзание помещения.
Оптимальный старт — функция, позволяющая сгладить переходы между уровнями температуры в программируемом режиме. Термостат рассчитывает время, необходимое для нагрева помещения на 1°С (скорость изменения), и включает отопление заранее, чтобы к заданному времени температура достигла установленного значения.
Блокировка клавиатуры — защищает настройки от случайного изменения. Разблокировка осуществляется по четырехзначному коду. Универсальный код для разблокировки: 6343.
Калибровка температуры — позволяет скорректировать показания встроенного датчика при необходимости.
Дополнительные настройки
В меню термостата доступны настройки:
- Формат температуры (°C/°F)
- Гистерезис каналов 1 и 2 (0,5–3°С)
- Задержка срабатывания привода (0–15 минут)
- Верхний/нижний предел диапазона настройки температуры
- Скорость изменения (минуты для повышения на 1°С)
- Переход на летнее время (европейское)
Правила установки
Установите термостат на уровне глаз. Пожалуйста, внимательно прочтите инструкции.
Запрещается:
- Устанавливать вблизи прямых источников тепла, поскольку это может повлиять на точность измерений
- Оказывать чрезмерное давление на жидкокристаллический дисплей, так как это может привести к его повреждению
Термостат предназначен для скрытого монтажа и требует минимальной глубины установочной ниши 35 миллиметров для встраивания в стену перед установкой.
Порядок монтажа
Шаг 1. Используя маленькую отвертку, аккуратно ослабьте винты в нижней части термостата. Затем аккуратно отделите переднюю панель от задней панели.
Шаг 2. Поместите переднюю панель термостата в безопасное место. Подключите термостат согласно схеме подключения.
Шаг 3. Надежно закрепите заднюю пластину термостата к монтажной коробке.
Шаг 4. Установите переднюю часть термостата на заднюю панель и закрепите её с помощью крепежных винтов.
