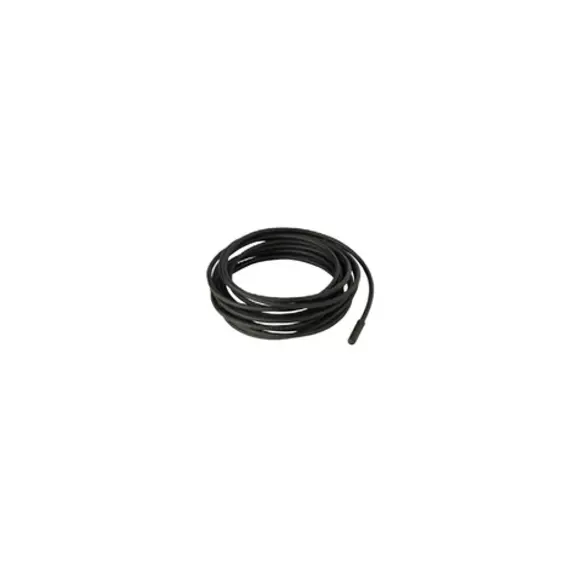

Проводной датчик температуры пола предназначен для использования в системах автоматического управления водяным отоплением и охлаждением. Устанавливается в конструкцию пола и подключается к термостату для контроля температуры напольного покрытия.
Датчик совместим с термостатами линеек TW (230В) и TWL (24В).
Защита напольных покрытий
Основная функция датчика — ограничение максимальной и минимальной температуры пола независимо от температуры воздуха в помещении.
Ограничение максимума предотвращает воздействие высокой температуры на чувствительные напольные покрытия (паркет, ламинат, винил) при работе системы отопления. Это продлевает срок службы покрытия и сохраняет его внешний вид.
Ограничение минимума поддерживает комфортную температуру пола даже в периоды, когда отопление помещения не требуется. Особенно актуально для детских комнат и санузлов.
Гибкость монтажа

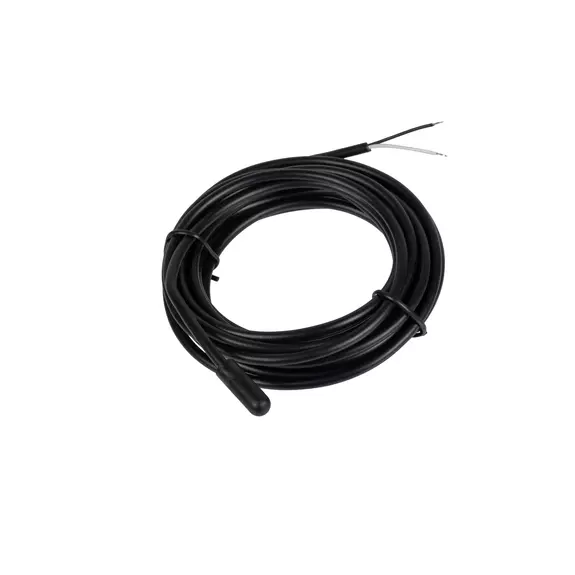

Датчик оснащен кабелем длиной 1,95 м, который при необходимости можно удлинить кабелем сечением 1,5 мм² до общей длины 20 м. Это позволяет разместить термостат в удобном месте независимо от расположения коллектора или распределительной коробки.
Универсальная конструкция датчика подходит для установки как в цементно-песчаную стяжку, так и в деревянные конструкции пола с теплораспределительными пластинами.
Рекомендации по расположению датчика
- Располагайте датчик на равном удалении между соседними трубами и на расстоянии не менее 300 мм от ограждающих конструкций.
- Избегайте установки датчика вблизи нагревательных элементов, под прямыми солнечными лучами, в дверных проемах или вблизи оборудования, выделяющего тепло.
- Располагайте чувствительный элемент датчика как можно ближе к поверхности пола.
- Для уменьшения погрешности соблюдайте рекомендуемое расстояние от труб и ограждающих конструкций. Для защиты и упрощения ремонта рекомендуется прокладывать датчик в кожухе. При прокладке в кожухе следует учитывать погрешность в точности измерения и скорости реакции на изменения.
Установка датчика в стяжку
При установке в конструкцию пола с цементно-песчаной стяжкой датчик следует устанавливать непосредственно под покрытие пола.
Установка датчика в деревянную конструкцию
Для деревянной конструкции пола датчик следует располагать под теплораспределительной пластиной в углублении обрешетки. Укладка должна быть достаточно глубокой для предотвращения повреждения сенсора, но при этом он должен касаться поверхности пластины.
Фиксация и защита
- Используйте инструменты, например, клеевой пистолет, для фиксации гофрированного кожуха к краю пола
- Кожух должен располагаться заподлицо с нижним слоем покрытия пола и вставляться в распределительную коробку
- Минимальный радиус изгиба гофрированного кожуха составляет ~50 мм
- Не используйте острые предметы для фиксации датчика, так как это может привести к его повреждению
- Кабель датчика можно закрепить с помощью клейкой ленты, но не закрывайте кончик датчика
Проверка и подключение
- Убедитесь в исправности датчика путем измерения его сопротивления (должно быть в диапазоне ~8-30 кОм) или на соответствие графику
- Подключите провода датчика к соответствующим клеммам термостата. Соблюдение полярности не требуется, но необходимо обеспечить надежное соединение и изоляцию
- Провода датчика не должны соприкасаться с другими проводами и должны быть проложены вне распределительного щитка
- Герметично закройте сенсор датчика, например, металлической заглушкой или замотайте изолентой конец гофрированного кожуха с датчиком
- При установке в стяжку до ее залития убедитесь в герметичности стыка для предотвращения затекания стяжки на датчик
