Комплект предназначен для автоматического управления системой поверхностного снеготаяния (антиобледенения). Применяя различные компоненты системы, достигаются одновременно комфорт пребывания на открытой площадке, удобство в эксплуатации и управление температурой поверхности по желанию пользователя.
Принцип работы: по показаниям датчиков температуры и осадков контроллер управляет двух- или трёхходовым клапаном, а также включает/останавливает циркуляционный насос и теплогенератор (опционально), запуская или прерывая циркуляцию теплоносителя в контуре труб системы снеготаяния, тем самым контролируя температуру обогреваемой поверхности.

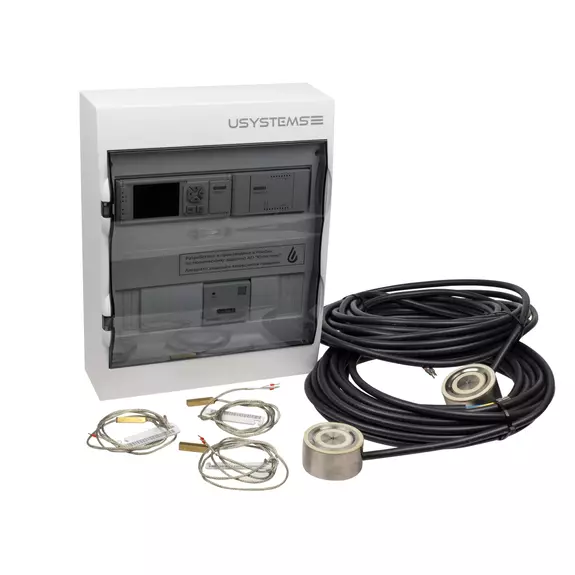

Состав расширенного комплекта

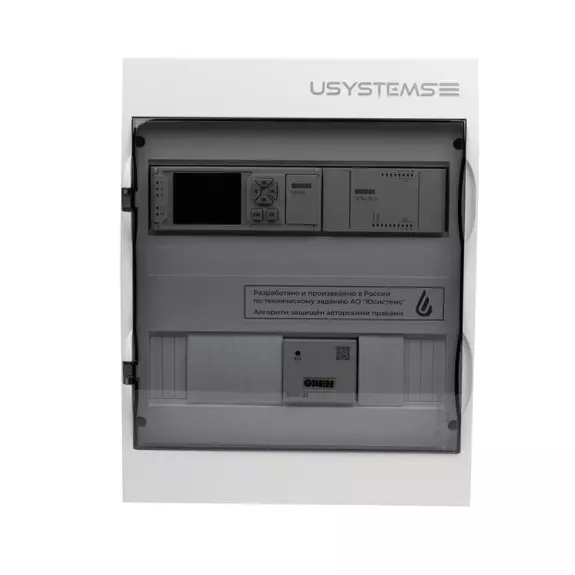

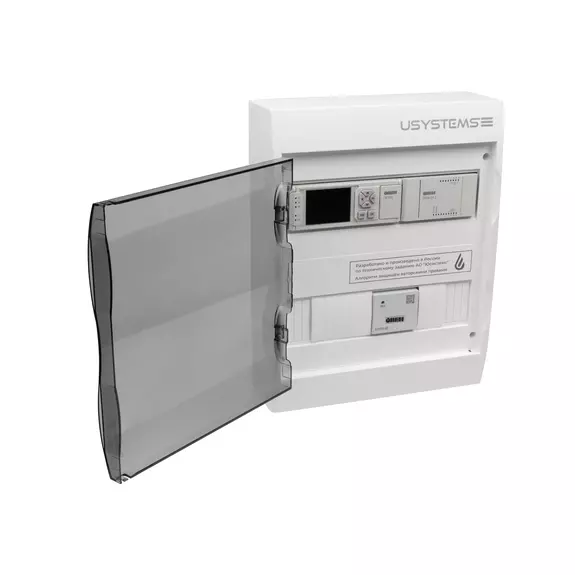

- Контроллер с блоком питания, реле и модулем расширения в сборе, в шкафу – 1 шт
- Датчик температуры поверхности – 1 шт
- Датчик осадков повышенной мощности (6 Вт) – 1 шт
- Датчик температуры теплоносителя – 3 шт
- Датчик температуры наружного воздуха – 1 шт
Управление и индикация
На лицевой панели прибора расположены цветной графический экран, шесть кнопок, пять светодиодов и крышка. Под крышкой находятся разъем для подключения модулей расширения, переключатель Работа/Стоп и microUSB порт для обновления программы управления контроллера.
С помощью кнопок осуществляется навигация по меню, редактирование параметров и вход в системное меню. Светодиоды F1 и F2 индицируют режимы работы: дежурный, рабочий, поддержания/ожидания, авария, предупреждение.
Уровни доступа
В контроллере предусмотрены два уровня доступа:
- Пользовательский уровень — выбор режима работы (постоянная температура или погодозависимое управление), настройка пороговых значений наружной температуры, уставок постоянной температуры подачи/обратки, коэффициентов погодозависимой кривой, отображение состояния исполнительных устройств, показаний датчиков и ошибок
- Сервисный уровень (код доступа 1234 по умолчанию) — выбор схемы управления, калибровка датчиков, настройка времени выбега насосов, задержек открытия/закрытия клапана, сдвига включения насоса, настройка режимов поддержания, ручное управление реле, сброс до заводских настроек
Режимы работы
Система поддерживает следующие режимы работы:
- Автоматический — с подрежимами «Постоянная температура теплоносителя» и «Погодозависимое управление»
- Ручной (принудительный запуск при замыкании «сухого контакта»)
В автоматическом режиме доступны схемы управления:
- Постоянная работа — подогрев площадок включен всегда, когда наружная температура находится в пределах заданных пороговых значений
- Горячий старт по запросу (рекомендуемый режим для расширенного комплекта) — поддержание температуры подачи или поверхности в режиме ожидания, при срабатывании датчика влаги переход в номинальный рабочий режим
- Холодный старт по запросу — система находится в режиме ожидания, при срабатывании датчика влаги включает нагрев площадок
- Стоп — режим остановки в теплое время года, автоматический переход по наступлению условий
При срабатывании датчика наличия влаги MR происходит временная активация стресс-режима (Горячий старт – 1 час, Холодный старт – 2 часа), в течение которого регулирование температуры теплоносителя не производится, система работает на полную мощность.
После пропадания влаги с датчика система продолжает нагрев в течение заданного времени «выбега» насосов для испарения осадков по всей площади системы снеготаяния.
Подключение датчиков и исполнительных устройств
Система использует следующие датчики:
- Датчик температуры наружного воздуха (tнв) — термопреобразователь сопротивления Pt1000, диапазон от -50 до +100°С
- Датчик температуры обогреваемой поверхности (tнп) — NTC 10 кОм, диапазон от -40 до +60°С, длина кабеля 10 м, возможно удлинение до 50 м
- Датчик наличия влаги с подогревом (MR) — совмещенный резистивный датчик влажности и датчик температуры NTC 10 кОм, питание 24В, диапазон от -40 до +60°С, длина кабеля 10 м, возможно удлинение до 50 м. Датчик осадков повышенной мощности 6 Вт.
- Датчики температуры теплоносителя (tп2, tв2, tв1) — термопреобразователи сопротивления Pt1000, диапазон от -50 до +250°С, длина кабеля 1 м, возможно удлинение до 50 м
- Входной сигнал «сухой контакт» для принудительного запуска
Контроллер может управлять следующими исполнительными механизмами:
- Клапан двухходовой с электроприводом (V2x) с двухточечным регулированием (230В или 24В)
- Клапан трёхходовой смесительный с электроприводом (V3x) с управляющим сигналом 0-10В или трехточечным регулированием
- Циркуляционный насос контура снеготаяния (P2) — 230В, максимум 1А (более мощные через промежуточное реле или контактор)
- Циркуляционный насос первичного контура (P1) — подключается либо параллельно с V2x, либо вместо него
- Выход с двумя «сухими контактами» AUX для запроса генерации тепла
Допустимо подключать исполнительные устройства до 3А на один вход и 7А суммарно на все входы.
Погодозависимое управление
В режиме погодозависимого управления контроллер поддерживает переменную температуру подающей или обратной магистрали в соответствии с графиком погодозависимой кривой, сформированной по уставкам граничных рабочих параметров системы. Для построения кривой используются уставки:
- Минимальная и максимальная температура наружного воздуха (tнв_мин, tнв_макс)
- Минимальная и максимальная температура подачи (tп2_мин, tп2_макс)
- Коэффициент наклона графика «a» (0,2–2)
- Коэффициент смещения графика «b» (-5…+5)
Базовая точка графика: наружная температура +5°С, температура подачи +25°С.
Каскад контроллеров
Возможно объединение нескольких контроллеров в каскад по Modbus с присвоением одному из контроллеров роли «ведущий», остальным — «ведомый». Ведущий контроллер собирает информацию о запросе генерации тепла и открытии клапана V2x со всех ведомых контроллеров и от себя, формируя обобщенные запросы по логике «или/и». Максимальное количество контроллеров в каскаде: 1 ведущий и 5 ведомых.
Интеграция и удаленный доступ
Контроллер оснащен интерфейсом RS-485 с поддержкой протокола Modbus RTU/ASCII. Для подключения используется экранированная «витая пара». На концах кабеля связи необходимо установить согласующие резисторы 120 Ом.
Доступна интеграция с облачным сервисом OwenCloud. Для этого необходимо создать аккаунт на web.owencloud.ru, добавить прибор по уникальному идентификатору (QR-код на корпусе контроллера) и импортировать параметры из JSON-файла. Управление возможно как через веб-интерфейс, так и через мобильное приложение OwenCloud для iOS и Android.
Контроль ошибок
Система осуществляет мониторинг:
- Неисправности или обрыва датчиков температуры
- Перепада температур dT между подающей и обратной магистралью
- Температуры обратной магистрали (защита от замерзания)
При работе возможны сообщения об ошибках: обрыв или неисправность датчика, неисправность датчика MR, защита от замерзания, отсутствие отбора мощности или слишком большая циркуляция, экстремальные погодные условия, неисправность циркуляционного насоса. Предусмотрен автоматический сброс некритических ошибок при восстановлении параметров.
Правила установки
Мы рекомендуем при монтаже комплекта управления и подключении датчиков воспользоваться услугами квалифицированных специалистов. Электрическое соединение и подключение к электросети должен выполнять профессиональный электрик. Электронная инструкция и руководство по эксплуатации не заменяет профессиональной подготовки монтажника.
На неисправности прибора, возникшие вследствие механического повреждения, неправильного монтажа или эксплуатации в целях и условиях, не предусмотренных инструкцией по установке и эксплуатации прибора, гарантия производителя не распространяется.
Установка датчика наличия влаги MR
Датчик предназначен для установки в поверхность на открытой площадке. Датчик определяет температуру и влажность поверхности. Устанавливается в тех местах, где обычно возникают скопления снега и льда, требующие удаления.
Датчик должен быть установлен горизонтально заподлицо с окружающей поверхностью при помощи монтажной пластины. Основание, в которое устанавливается датчик, должно быть твердым (бетон или асфальт). Размеры датчика: 60×30 мм, длина сигнального провода 10 м, сечение жил 5×0,75 мм².
Для установки датчика рекомендуется использовать кожух или гильзу с внутренним диаметром 15–20 мм. Допустимое расстояние от контроллера до датчика — до 50 м.
Установка датчика температуры обогреваемой поверхности
Датчик предназначен для установки в подогреваемую поверхность. Подключается к контроллеру по двухпроводной схеме. Длина кабеля 10 м, возможно удлинение до 50 м кабелем 5×1,5 мм².
Установка датчиков температуры теплоносителя
Датчики типа Pt1000 устанавливаются в гильзы на подающей и обратной магистралях контура снеготаяния, а также на обратной магистрали первичного контура. Длина кабеля 1 м, возможно удлинение до 50 м кабелем 2×0,5 мм².
Подключение интерфейса RS-485
Подключите к ответной части клеммного соединителя разъема RS-485 «под винт» кабель экранированной «витой пары» интерфейса RS-485 от внешнего устройства, соблюдая полярность.
Контроллер не содержит оконечного нагрузочного резистора, поэтому резисторы 120 Ом ±5% 0,25 Вт следует отдельно установить на два конца кабеля связи. Если кабель связи RS-485 не более 15 м, то возможно установить резистор только на одном конце.
Если кабель интерфейса имеет длину более 15 м или проходит рядом с силовым кабелем, рекомендуется использовать экранированный кабель «витая пара» (например, КИПЭВ 1×2×0,60) длиной до 1000 м.
Если внешнее устройство расположено в том же шкафу, линия связи будет короткой. В этом случае необходимо использовать неэкранированную «витую пару» и только один согласующий резистор.
Подключение к OwenCloud
Для доступа к облачному сервису OwenCloud необходимо создать аккаунт на web.owencloud.ru. В личном кабинете перейдите на вкладку «Администрирование», добавьте прибор, указав уникальный идентификатор (QR-код на корпусе контроллера). На вкладке «Приборы» выберите изделие, перейдите в «Настройки параметров» и выберите «Импортировать из JSON». Параметры для OwenCloud доступны в технической документации.
Сервис также доступен со смартфона через приложение OwenCloud для iOS и Android.
Схемы подключения
Выбор схемы подключения определяется по месту в зависимости от фактического положения клемм на оборудовании. Возможны различные варианты подключения с использованием двухходовых и трехходовых клапанов, циркуляционных насосов, а также с реализацией погодозависимого управления по температуре подачи или обратки.
