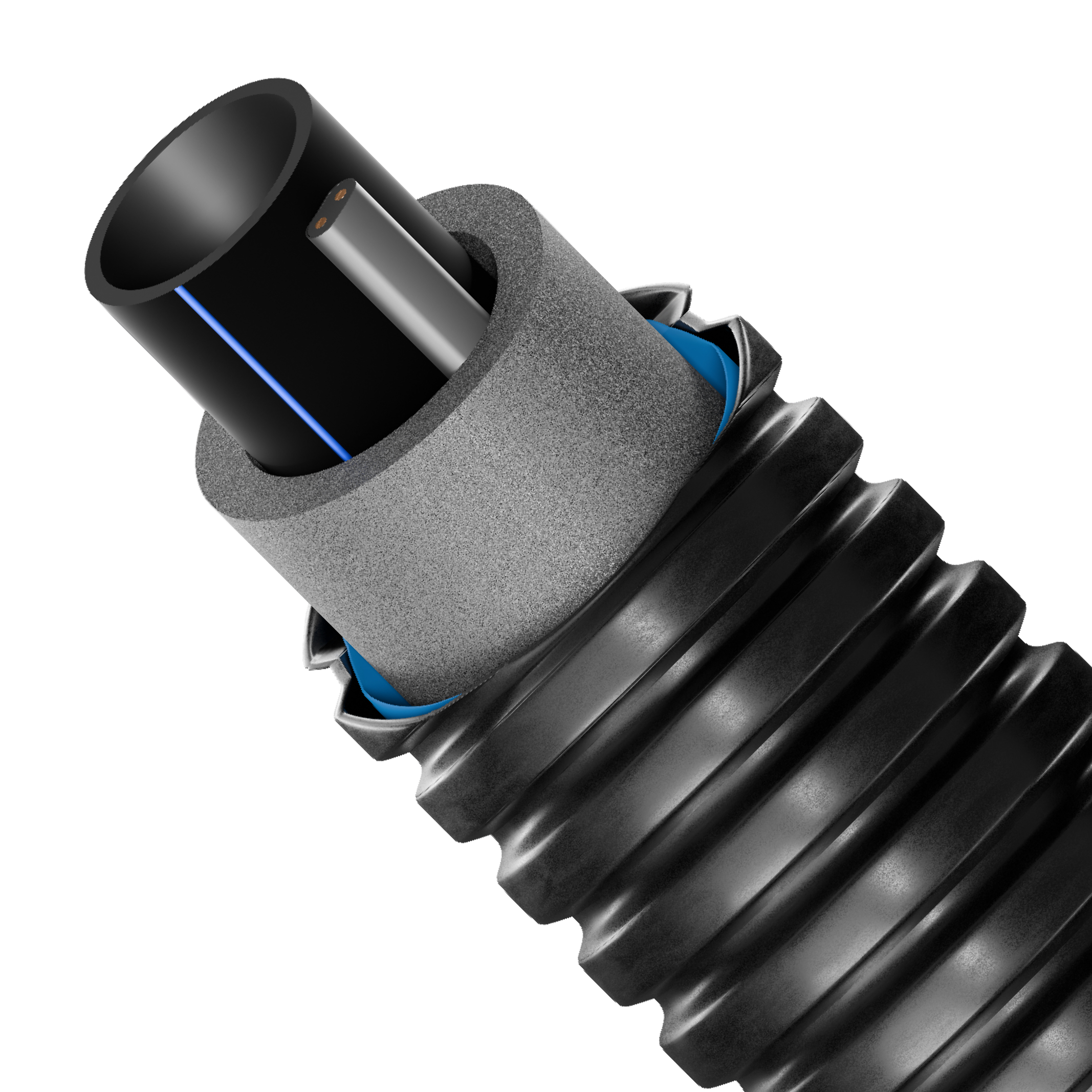

Теплоизолированная труба для водопровода USYSTEMS Supra Plus Light представляет собой готовое заводское изделие, объединяющее несущую трубу, саморегулирующийся греющий кабель, теплоизоляцию и защитный кожух. Продукт предназначен для подземной бесканальной прокладки в системах холодного водоснабжения и напорной канализации в местах с риском промерзания грунта. Минимальная температура окружающей среды для применения - до -24°С.
Труба для магистрального водопровода изготовлена из полиэтилена высокой плотности PE100 (SDR11, серия S5). Материал обеспечивает рабочее давление до 16 бар и рассчитан на транспортировку воды с температурой до +20°С. По всей длине трубы проложен саморегулирующийся греющий кабель мощностью 10 Вт/м, который предотвращает образование ледяных пробок в холодный период.
Теплоизоляционный слой выполнен из вспененного сшитого полиэтилена PE-X с закрытыми порами. Материал устойчив к старению, сохраняет эластичность и имеет водопоглощение менее 1%. Защитный гофрированный кожух из полиэтилена высокой плотности HDPE обеспечивает сохранность изоляции и кабеля при укладке в грунт.
Труба пнд для водопровода Supra Plus Light - это альтернатива обычной ПНД трубе, но с защитой от замерзания и готовой теплоизоляцией. Срок службы трубы составляет не менее 50 лет при соблюдении температурных режимов, указанных в ГОСТ 32415-2013 (класс ХВ).
Общие указания по монтажу
Бухты теплоизолированных труб USYSTEMS следует хранить в упаковке до самого монтажа. При монтаже разматывайте трубы прямо в траншею или рядом с ней. При прокладке труб необходимо оставлять свободные концы 3–5 м для удобства подключения.
При разрезании упаковочных лент конец трубы может резко распрямиться и нанести травму. Бухты всегда должны быть зафиксированы двумя или тремя лентами. Не перемещайте трубы волоком по грунту — острые объекты могут повредить кожух. При повреждении кожуха его можно отремонтировать с помощью термоусадочного рукава или ленты.
Осмотрите трубы и все части системы перед установкой на предмет повреждений, влияющих на эксплуатацию. Элементы, имеющие недопустимые повреждения, должны быть заменены. Если трубы прокладываются открыто, их надо зафиксировать (например, песком) для исключения самопроизвольного перемещения. Если поверхность грунта неровная, фиксировать трубы нужно каждые 25 м.
Не снимайте наружную упаковку. Срежьте упаковочные ленты. Освободите внутренний конец трубы (не снимайте заглушку до момента подключения). Зафиксируйте конец трубы (например, песком). Размотайте трубу виток за витком.
Разматывание труб изнутри
Рекомендуется для диаметров кожуха 140 и 175 мм при длине бухт до 50 м.
Разматывание бухт снаружи
Рекомендуется для диаметров кожуха 200 мм или при длине бухты свыше 50 м. Удалите наружную упаковку. Развяжите первую упаковочную ленту около внешнего конца трубы, освободите его из бухты и завяжите упаковочную ленту обратно. Зафиксируйте свободный конец трубы и размотайте бухту до следующей упаковочной ленты. Повторяйте до полного разматывания.
Монтаж греющего кабеля и электрической части
Труба Supra Plus Light оснащена саморегулирующимся тепловым кабелем. Кабель можно резать точно по заданной длине. Благодаря параллельной схеме тепловой кабель можно также использовать в качестве источника питания для возможных ветвей трубопровода, поэтому трубопровод может состоять из нескольких ветвей.
Общая длина сети, запитываемой от одной точки, не должна превышать максимально допустимой длины установки теплового кабеля. Каждая цепь должна иметь отдельную схему электрической защиты.
При расчёте длины цепи сложите общую длину всех труб, добавьте 0,5 м для подключения и окончания, добавьте 1,5 м на каждую ветвь. Затем учтите запас кабеля, оборачиваемого вокруг трубы в местах дополнительных тепловых потерь (задвижки, соединения и т.д.).
Если питание нельзя подавать с двух направлений, в траншее следует проложить подземный кабель для другой точки питания.
Элементы подключения Supra Plus Light
Комплект подключения и окончания — в комплект входят электрические компоненты Supra Plus Light для подключения и окончания греющего кабеля.
Комплект удлинения - в комплект входят компоненты для монтажа соединения греющего кабеля.
Каждый комплект включает в себя подробные инструкции по установке для электриков. Прежде чем производить установку, внимательно прочтите инструкцию. Комплект оборудования не содержит фитингов для несущих труб, также дополнительно следует предусматривать комплекты теплоизоляции и концевые уплотнители.
Защитные устройства
Для защиты цепи греющего кабеля необходимо установить:
- электрический предохранитель (плавкий предохранитель, медленный) или автоматический выключатель;
- устройство защитного отключения (УЗО) с током срабатывания 30 мА.
Силовой кабель, питающий нагревательный кабель, следует защищать УЗО.
Траншея
На дне траншеи насыпается песчаная подушка. Труба укладывается на песчаную подушку, далее выполняются необходимые соединения ответвлений и удлинений. Когда все соединения организованы, необходимо выполнить гидравлическое испытание тепловой сети или отдельной линии. Траншею можно окончательно засыпать только после успешного гидравлического испытания. Почва непосредственно вокруг труб должна быть однородной и мелкозернистой. Грунт над и под трубами следует тщательно уплотнить. Механическое уплотнение следует производить только после того, как слой уплотненной почвы над трубами достигнет 30 см. Минимальный слой почвы над трубопроводом - 400 мм.
Минимальная глубина прокладки: для диаметра кожуха 140 мм при динамической нагрузке — не менее 0,7 м; для диаметра 175 мм - не менее 1,0 м; для диаметра 200 мм - не менее 0,8 м.
Монтаж в холодное время года
Не рекомендуется проводить монтаж при температурах ниже –15°С. В холодную погоду монтаж будет проще, если трубы будут разогретыми, например, благодаря хранению в отапливаемом помещении перед установкой. На строительной площадке для разогрева труб можно использовать тепловые пушки. Разогрев труб с использованием открытого пламени запрещён.
