Теплоизолированная труба с греющим кабелем для магистрального водопровода и канализации
Теплоизолированная труба Supra Plus USYSTEMS представляет собой готовое заводское решение для подземной бесканальной прокладки в системах магистрального водопровода, холодного водоснабжения и напорной канализации. Труба магистрального водопровода Supra Plus оснащена саморегулирующимся греющим кабелем мощностью 10 Вт/м, который предотвращает замерзание транспортируемой жидкости. Купить трубу магистральную с готовой теплоизоляцией и кабелем — значит получить решение, готовое к укладке сразу после доставки.

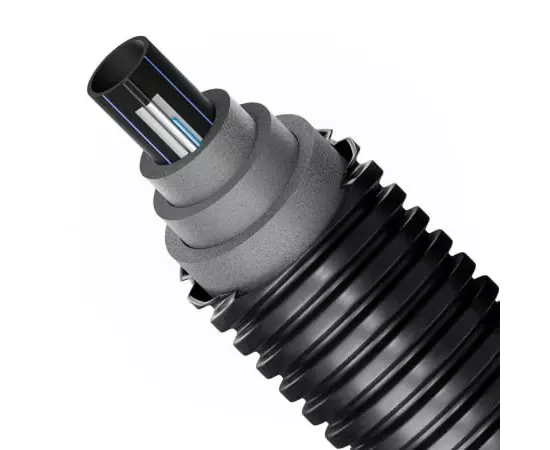

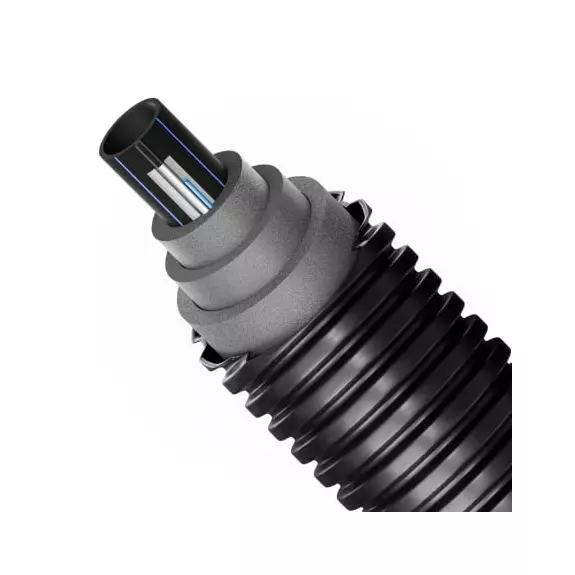

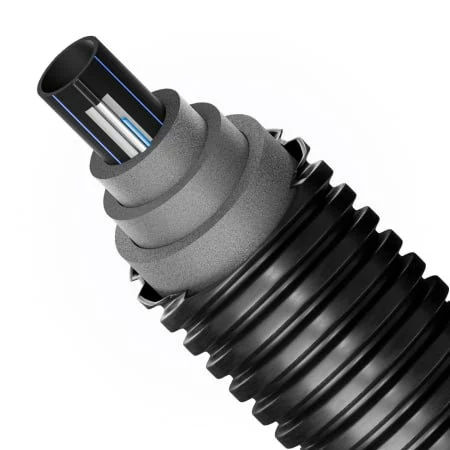

Труба в изоляции с греющим кабелем Supra Plus состоит из несущей трубы из полиэтилена высокой плотности ПЭ 100 (SDR11, серия S5), теплоизоляции из вспененного сшитого полиэтилена ПЭ-Х с закрытыми порами и защитного гофрированного кожуха из полиэтилена высокой плотности HDPE. Дополнительная алюминиевая фольга увеличивает эффективность передачи тепла трубе от кабеля. Также предусмотрена полая трубка для температурного датчика, позволяющая организовать систему автоматического управления.
Саморегулирующийся греющий кабель удобен как в монтаже (необходимая длина отрезков выбирается без дополнительных расчётов), так и в эксплуатации - при изменении температуры окружающей среды соответствующим образом изменяется теплоотдача кабеля.
Параметры несущей трубы: рабочая температура 20°С, максимальное рабочее давление PN16 (16 бар). Минимальная температура окружающей среды для применения - до -50°C (с греющим кабелем). Срок службы теплоизолированной трубы составляет не менее 50 лет при соблюдении температурных режимов, указанных в ГОСТ 32415-2013 (класс ХВ).
Купить теплоизолированную трубу с греющим кабелем Supra Plus можно в бухтах длиной до 150 метров. Диапазон диаметров несущей трубы — от 25 до 110 мм. Предизолированные трубы Supra Plus подходят как для магистральных водопроводов, так и для распределительных сетей. В отличие от трубы ПНД, которую необходимо дополнительно изолировать на объекте, теплоизолированная труба с греющим кабелем готова к укладке сразу после доставки.
Труба теплоизолированная Supra Plus изготавливается по ТУ 22.21.29-001-27431685-2022 и соответствует требованиям для применения в системах питьевого водоснабжения.

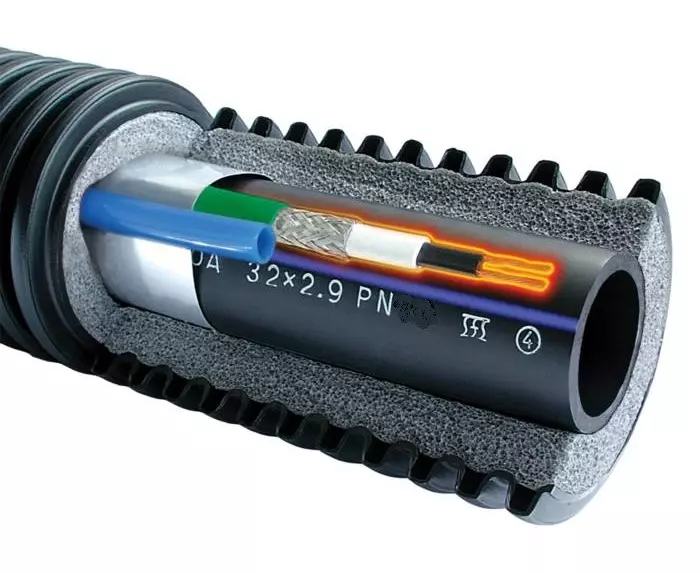

Конструкция трубы с греющим кабелем
- Несущая труба - полиэтилен высокой плотности ПЭ 100 (SDR11)
- Теплоизоляция - вспененный сшитый полиэтилен Pe-X с закрытыми порами (водопоглощение менее 1%)
- Защитный кожух - гофрированный полиэтилен высокой плотности HDPE
- Греющий кабель - саморегулирующийся, 10 Вт/м
- Алюминиевая фольга - увеличивает эффективность передачи тепла
- Полая трубка - для температурного датчика (организация автоматического управления)
Монтаж теплоизолированной трубы с греющим кабелем Supra Plus
Монтаж теплоизолированных труб Supra Plus должен выполняться в соответствии с руководством по монтажу. Прокладка труб осуществляется бесканальным способом непосредственно в грунт.
Погрузка, транспортировка и разгрузка
Бухты теплоизолированных труб с греющим кабелем следует хранить в упаковке до самого монтажа. При разрезании упаковочных лент конец трубы может резко распрямиться и нанести травму. Бухты всегда должны быть зафиксированы двумя или тремя лентами.
Не перемещайте трубы волоком по грунту - острые объекты могут повредить кожух. При повреждении кожуха его можно отремонтировать с помощью термоусадочного рукава или ленты.
Осмотрите трубы в изоляции и все части системы перед установкой на предмет повреждений. Элементы, имеющие недопустимые повреждения, должны быть заменены.
Разматывание бухт
При монтаже теплоизолированных труб разматывайте бухты прямо в траншею или рядом с ней. При прокладке необходимо оставлять свободные концы 3–5 м для удобства подключения.
Монтаж греющего кабеля и электрической части
Саморегулирующийся греющий кабель позволяет выбирать необходимую длину отрезков без дополнительных расчётов. Благодаря параллельной схеме тепловой кабель можно также использовать в качестве источника питания для возможных ветвей трубопровода, поэтому трубопровод может состоять из нескольких ветвей.
Общая длина сети, запитываемой от одной точки, не должна превышать максимально допустимой длины установки теплового кабеля. Каждая цепь должна иметь отдельную схему электрической защиты.
Для защиты цепи греющего кабеля необходимо установить электрический предохранитель (плавкий предохранитель, медленный) или автоматический выключатель, а также устройство защитного отключения (УЗО) с током срабатывания 30 мА.
Элементы подключения Supra Plus
Комплект подключения и окончания - в комплект входят электрические компоненты Supra Plus для подключения и окончания греющего кабеля.
Комплект удлинения - в комплект входят компоненты для монтажа соединения греющего кабеля.
Каждый комплект включает в себя подробные инструкции по установке для электриков. Прежде чем производить установку, внимательно прочтите инструкцию.
Устройство траншеи и прокладка
На дне траншеи насыпается песчаная подушка. Труба теплоизолированная с греющим кабелем укладывается на песчаную подушку, далее выполняются необходимые соединения. Гидравлическое испытание проводится до окончательной засыпки траншеи. Засыпка разрешается только после успешного прохождения испытаний.
Грунт вокруг предизолированных труб должен быть однородным и мелкозернистым. Уплотнение грунта производится после того, как слой над трубами достигнет 30 см. Минимальная толщина грунта над трубопроводом - 400 мм.
Условия хранения и транспортировки
Теплоизолированные трубы с греющим кабелем должны храниться в заводской упаковке при температуре от -10 до +50°С и относительной влажности не более 80% при 25°С, без образования конденсата. Транспортировка осуществляется любым видом закрытого транспорта. Следует оберегать изделия от ударов, царапин и механических нагрузок.
Монтаж в холодное время года
Не рекомендуется проводить монтаж теплоизолированных труб при температурах ниже –15°С. В холодную погоду монтаж будет проще, если трубы будут разогретыми, например, благодаря хранению в отапливаемом помещении перед установкой. На строительной площадке для разогрева можно использовать тепловые пушки. Разогрев с использованием открытого пламени запрещён.
