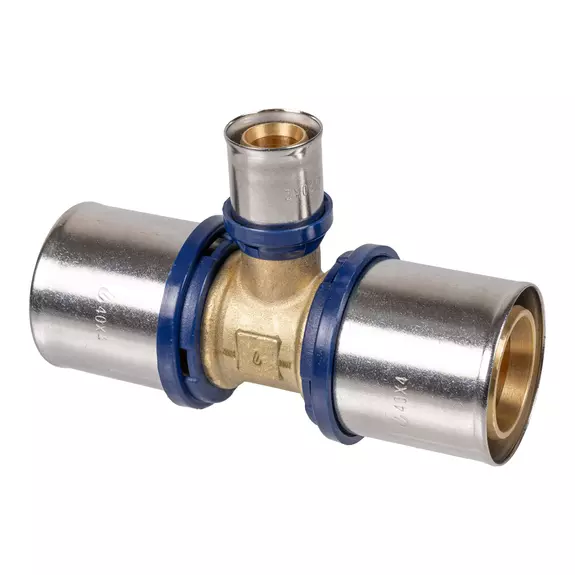

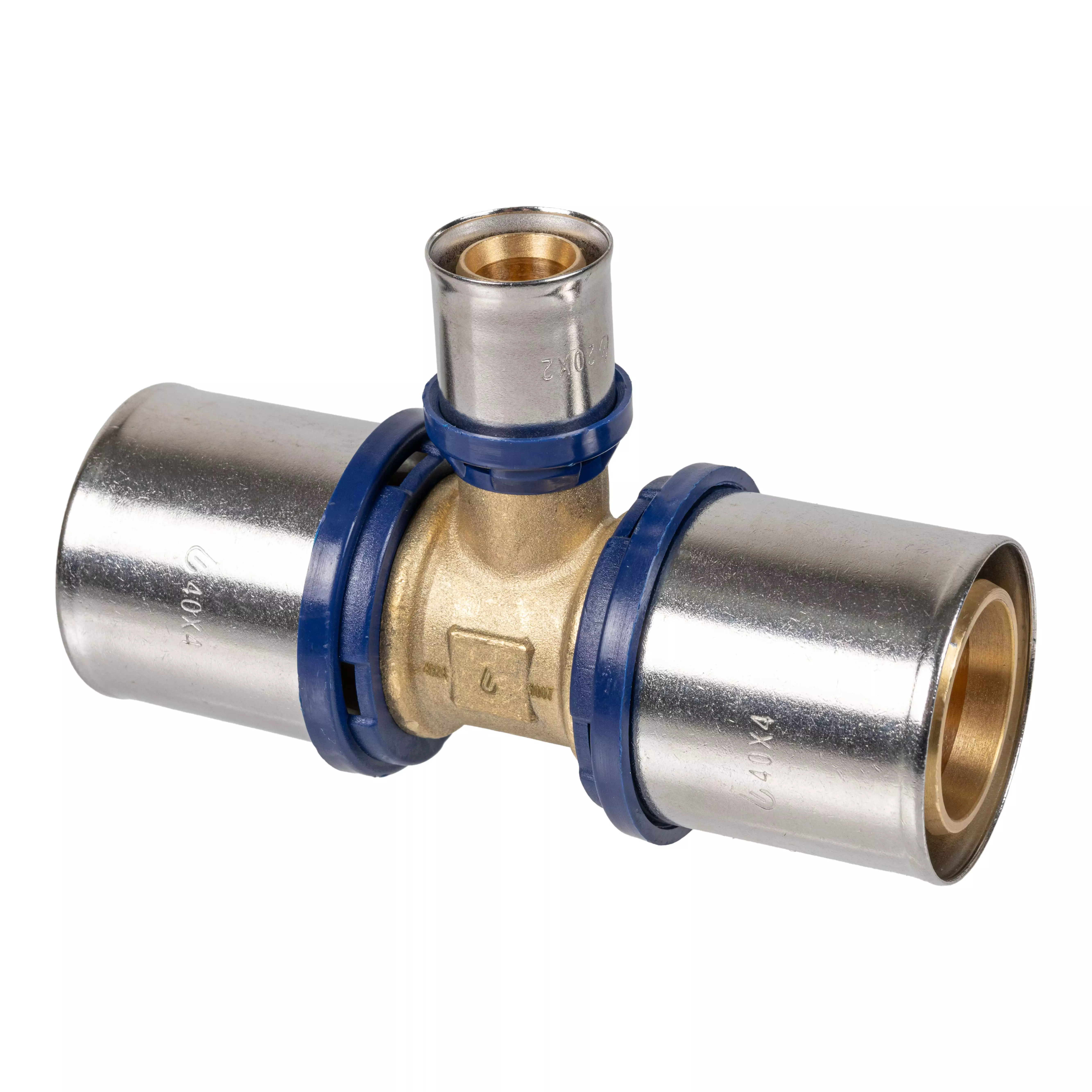

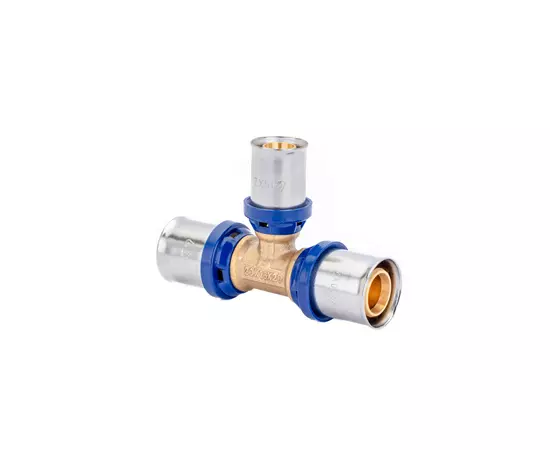

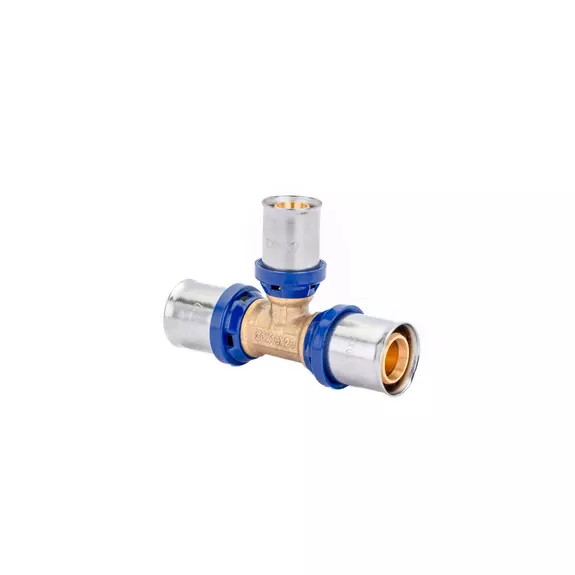

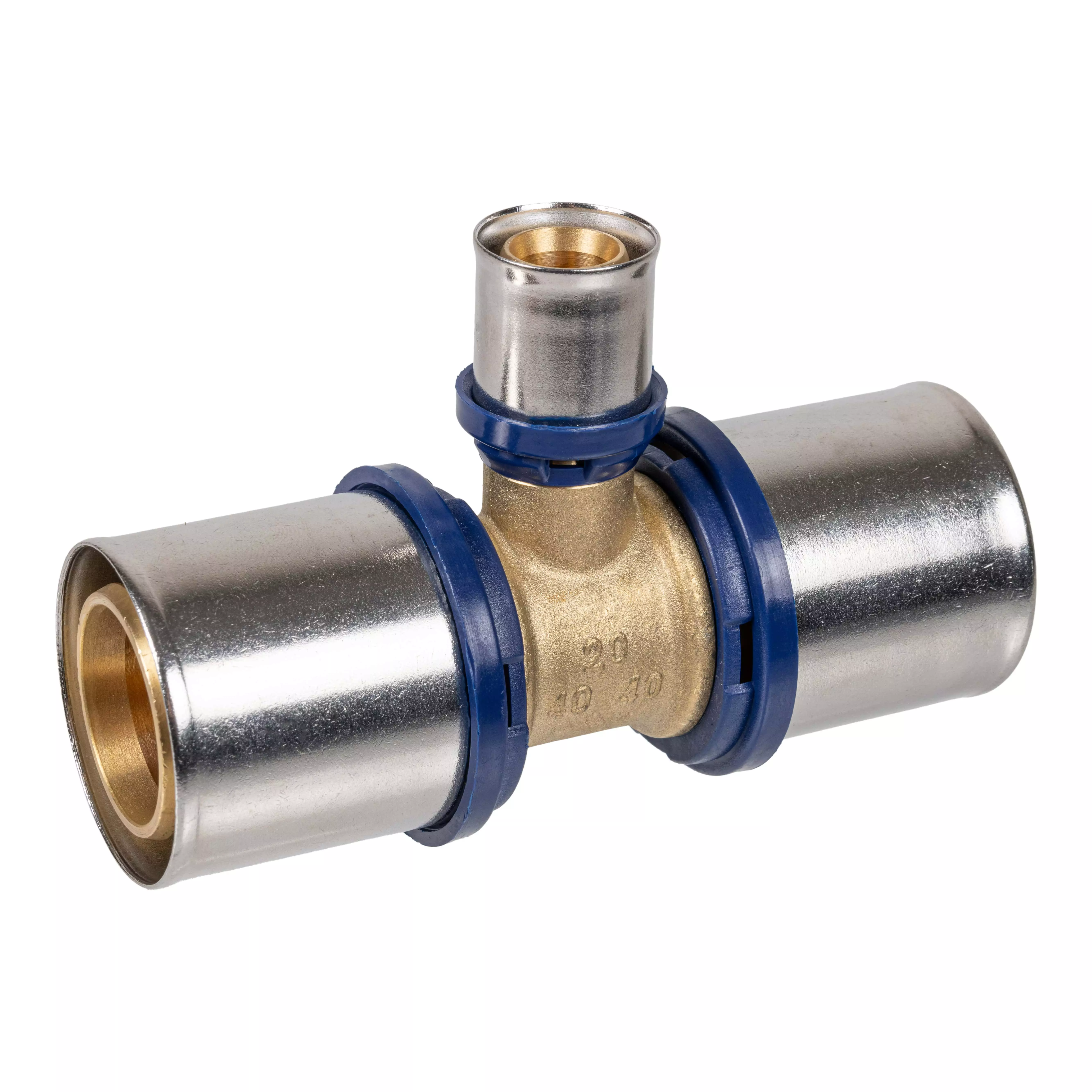

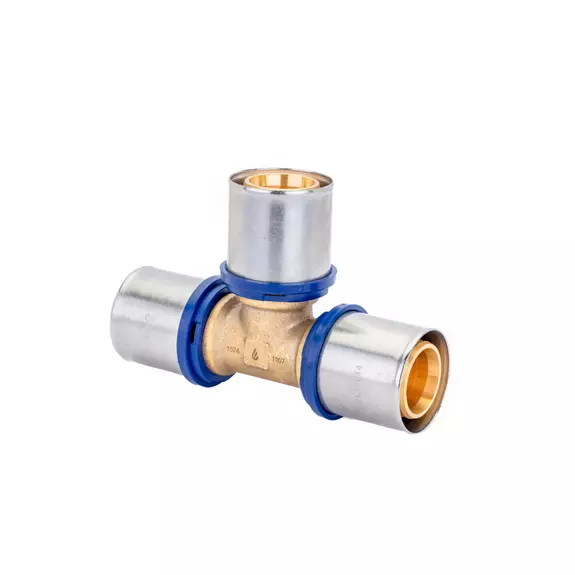

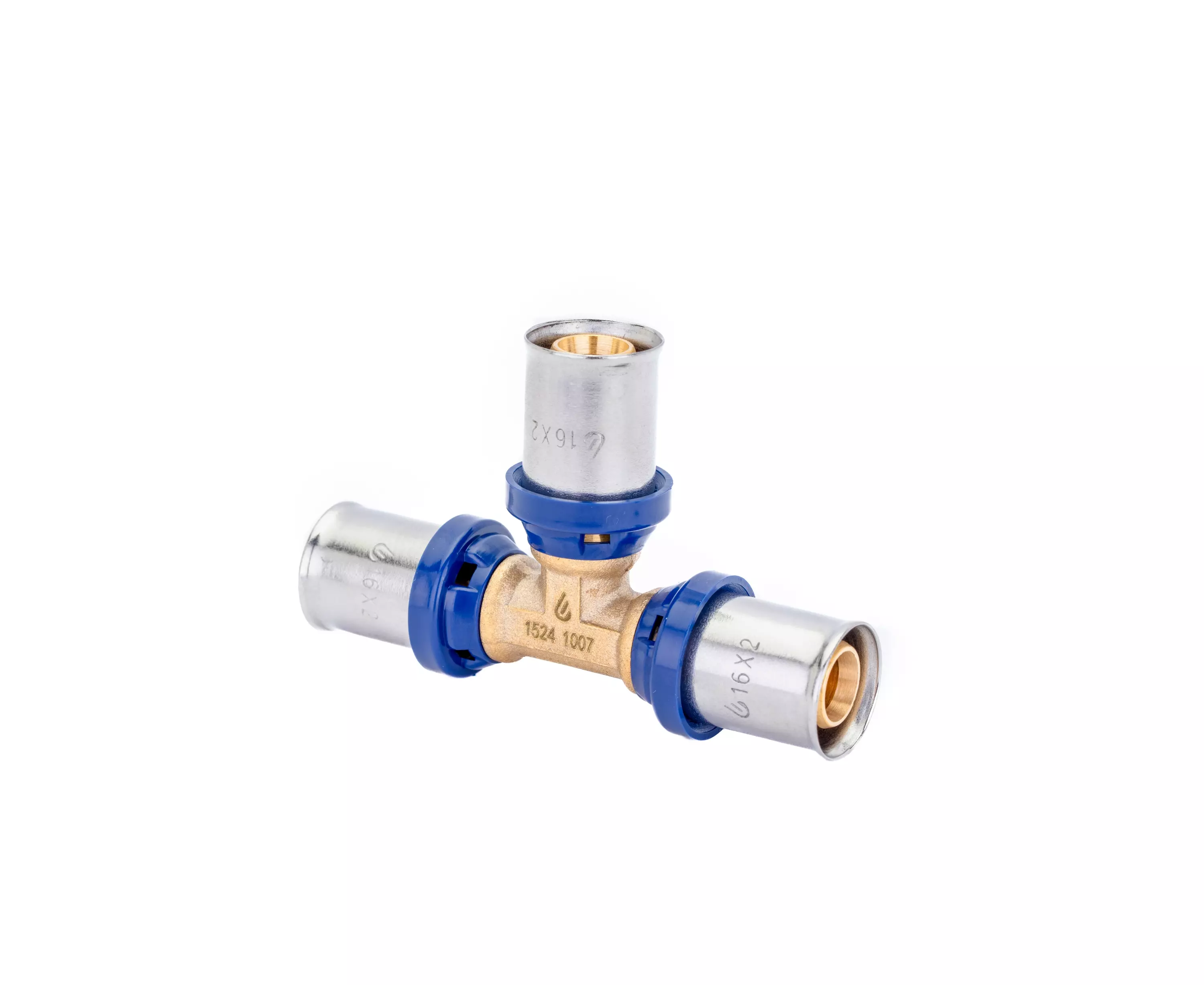

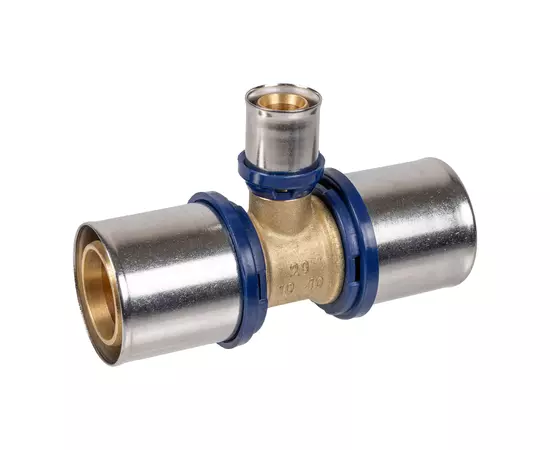

Соединительные детали (фитинги) предназначены для соединения металлопластиковых труб Usystems между собой, а также с запорно-регулирующей арматурой, отопительными и санитарными приборами, металлическими трубами и прочими элементами гидравлической системы. Параметры устойчивости фитингов к температуре и давлению соответствуют аналогичным характеристикам трубы.

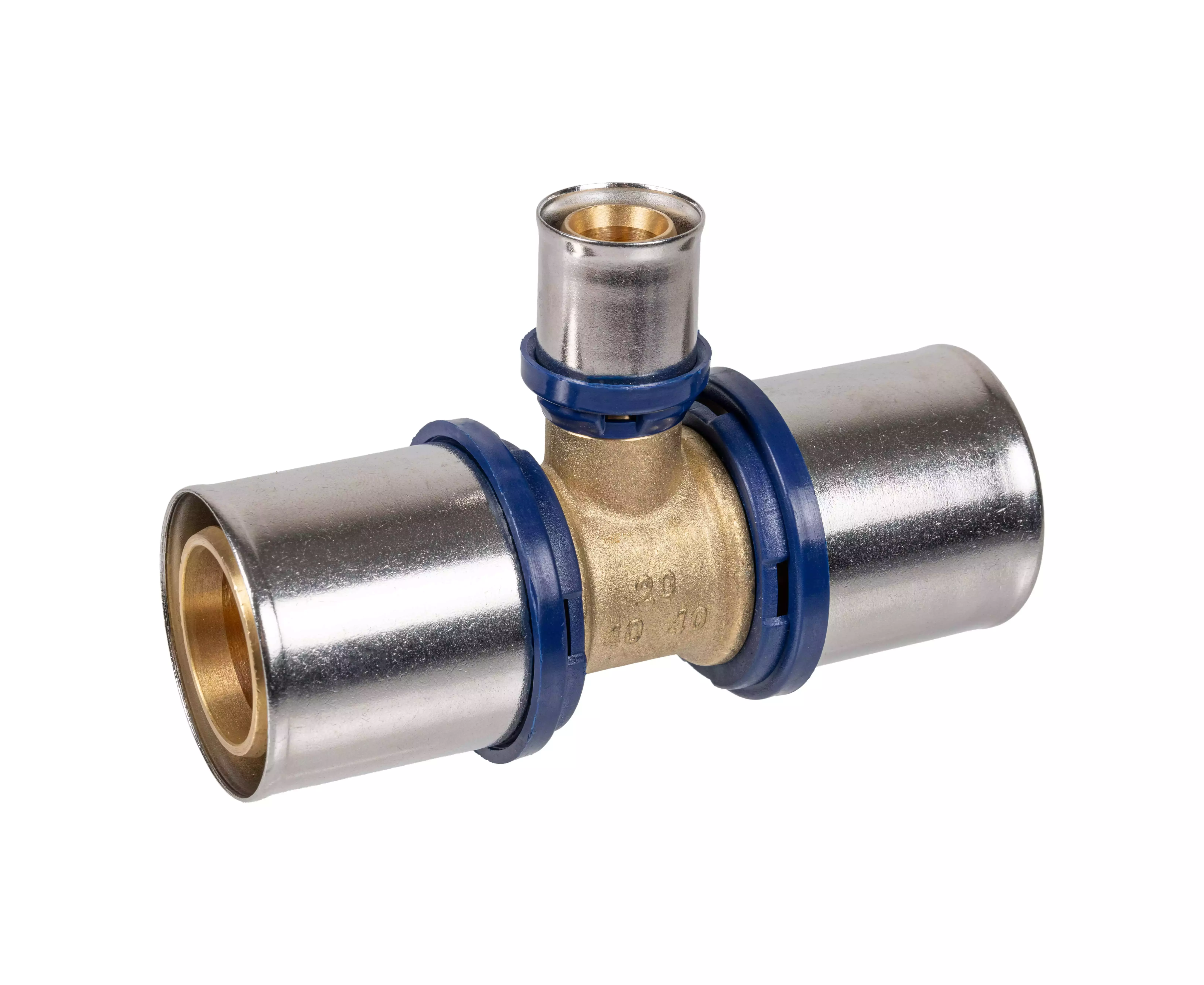

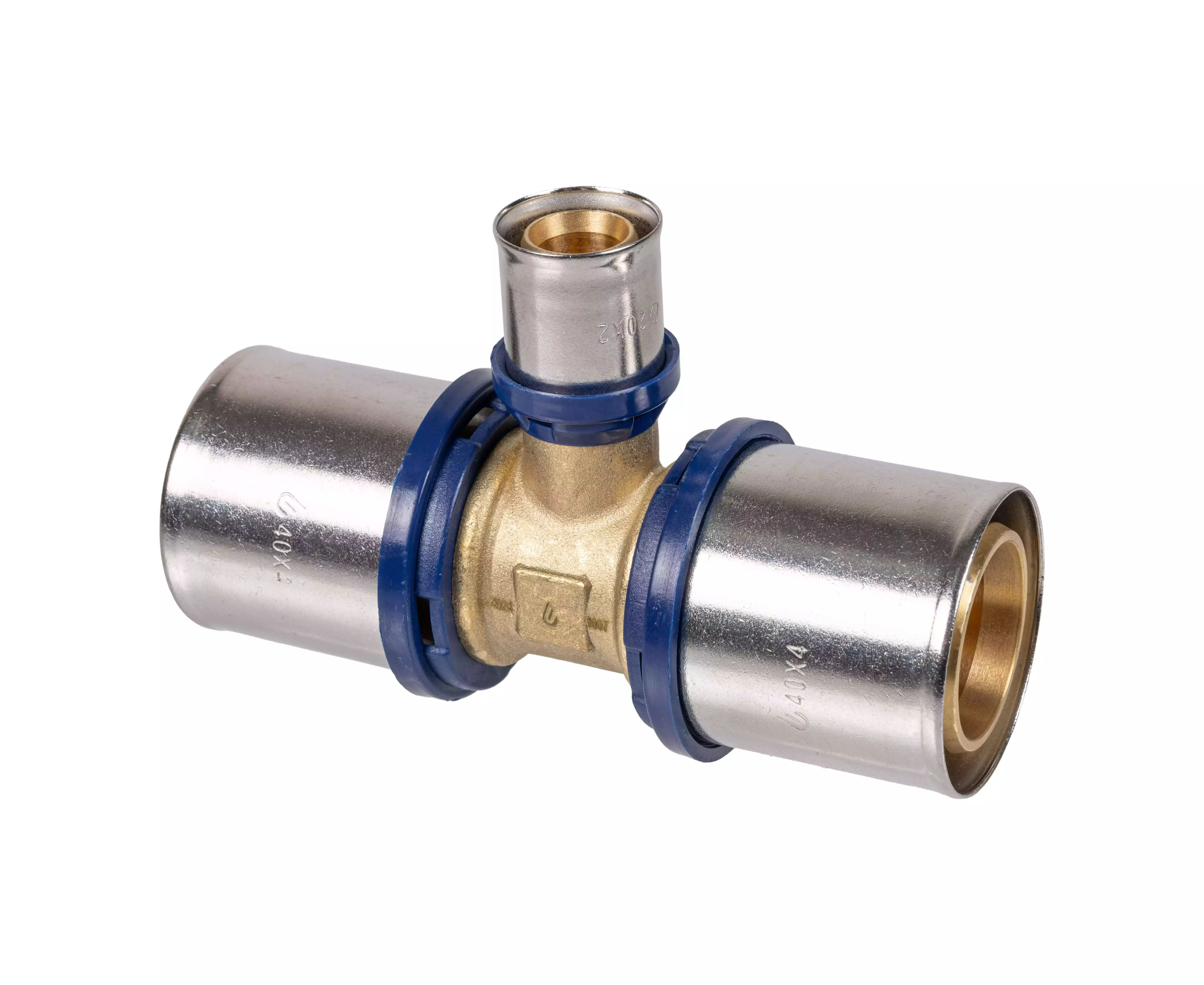

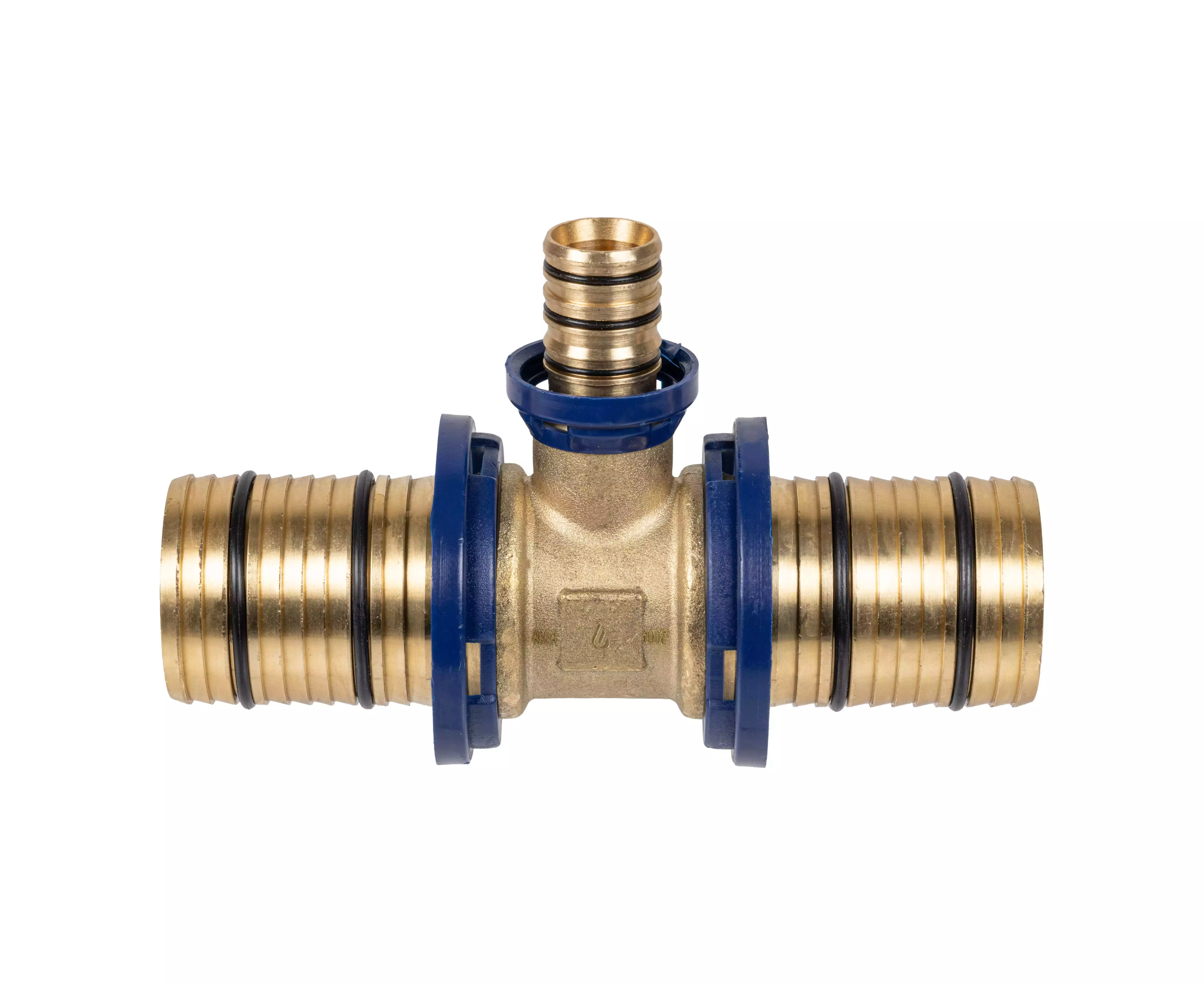

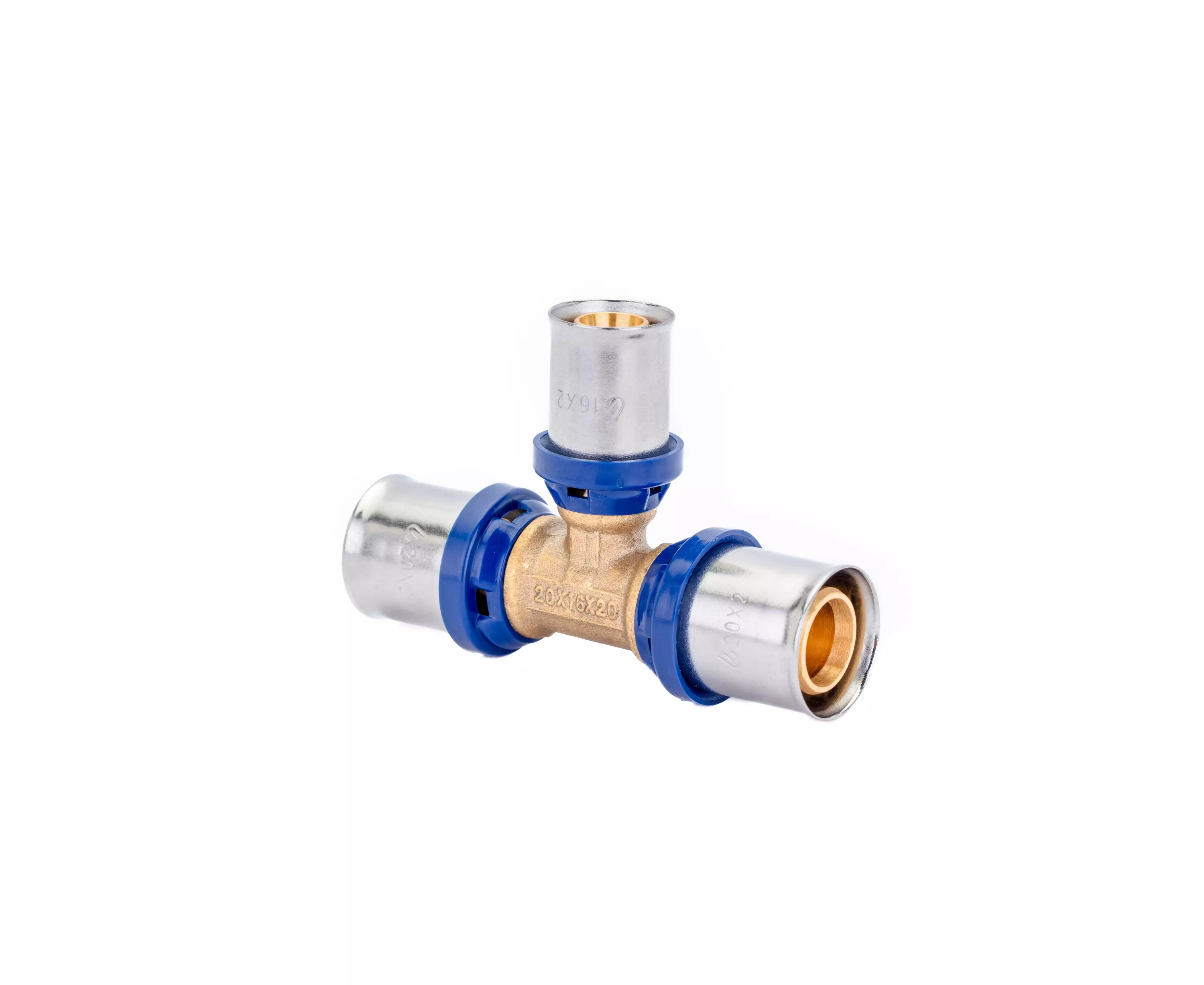

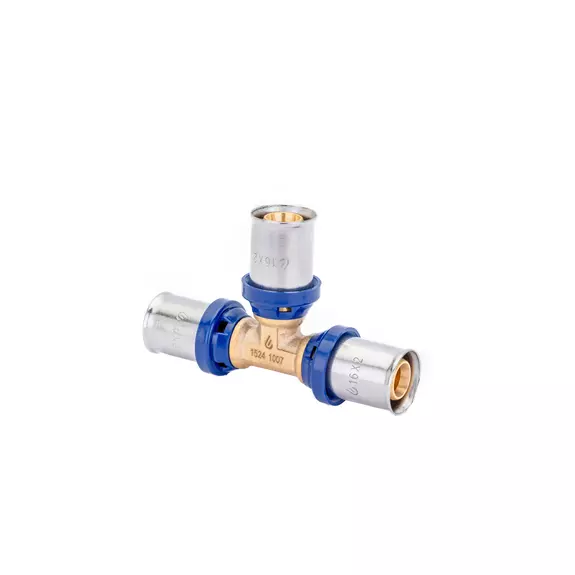

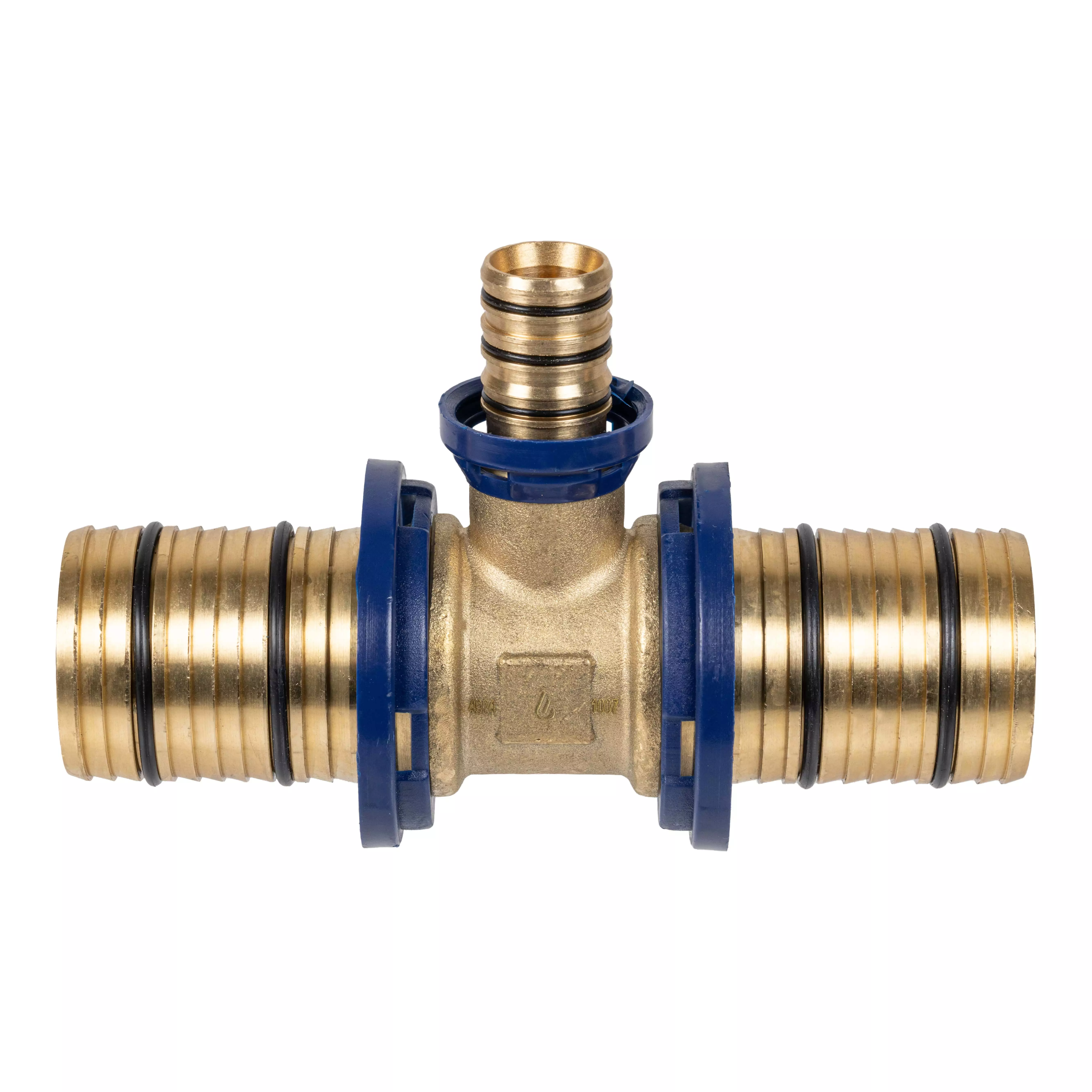

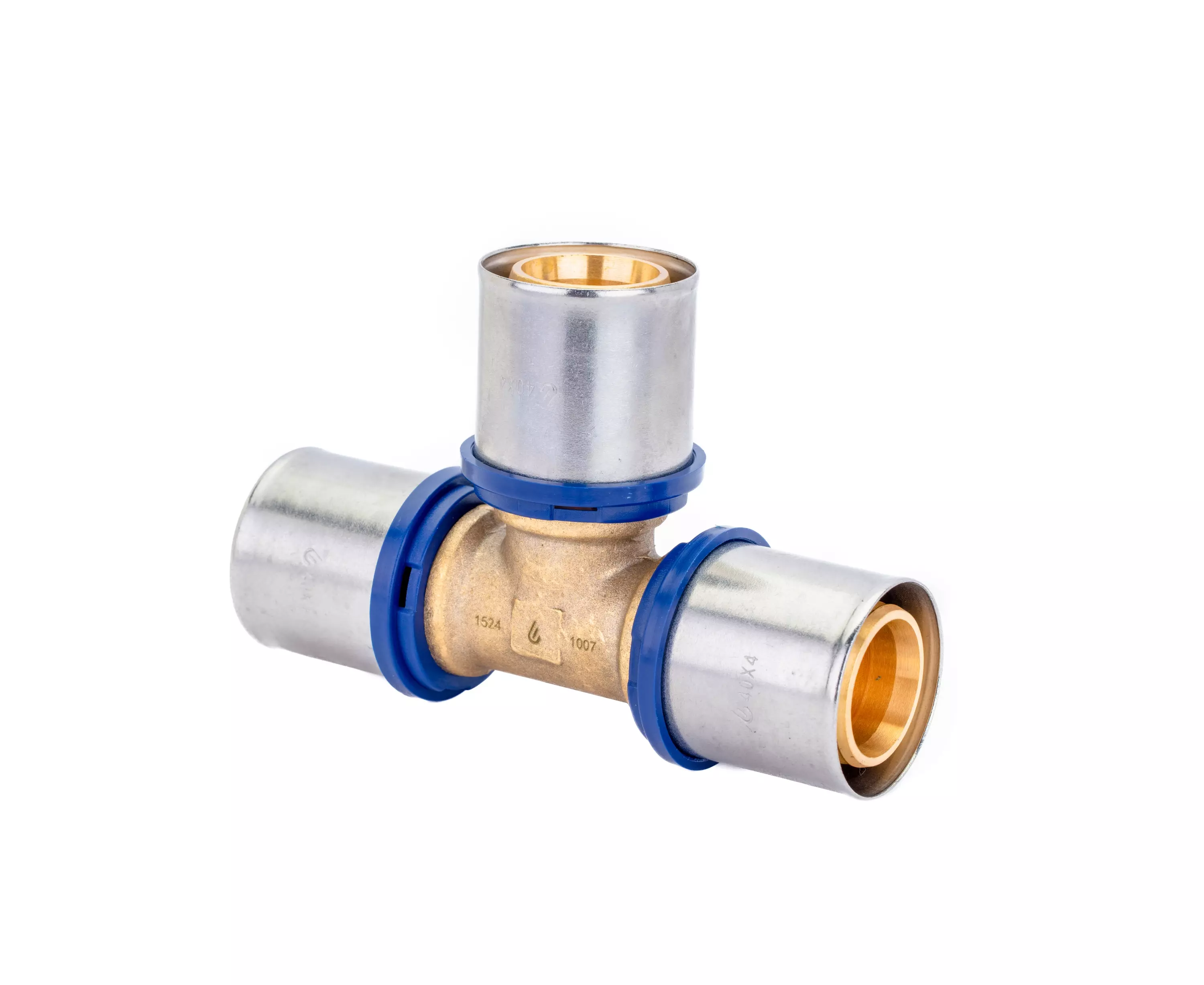

Изготавливаются фитинги из латуни, поставляются с предустановленными пресс-гильзами из нержавеющей стали с контрольными отверстиями. Не требуется снятие фаски благодаря утопленным уплотнительным кольцам из EPDM, имеют функцию защиты от протечки (кроме диаметра 40 мм). Пластмассовые упорные кольца для защиты латуни фитинга от контакта с алюминиевым слоем трубы и для позиционирования клещей инструмента профилей TH и U (26 мм – только TH).
Порядок монтажа пресс-фитингов:
1. Отрежьте трубу подходящим труборезом под прямым углом. Наличие загрязнений, заусенцев и прочих дефектов не допускается;
2. При необходимости откалибруйте трубу калибратором до круглого сечения;
3. Вставьте трубу в фитинг до упора. Убедитесь, что труба вставлена до конца по контрольным отверстиям;
4. Для опрессовки используйте клещи профилей TH и U (26 мм – только TH). Установите гильзу фитинга в соответствующее места на профиле клещей. Проведите полный цикл опрессовки. При необходимости используйте шаблон для проверки опрессованного соединения; Прим.: для диаметра 40 мм после калибровки требуется снятие внутренней фаски трубы ножом или фаскоснимателем.
