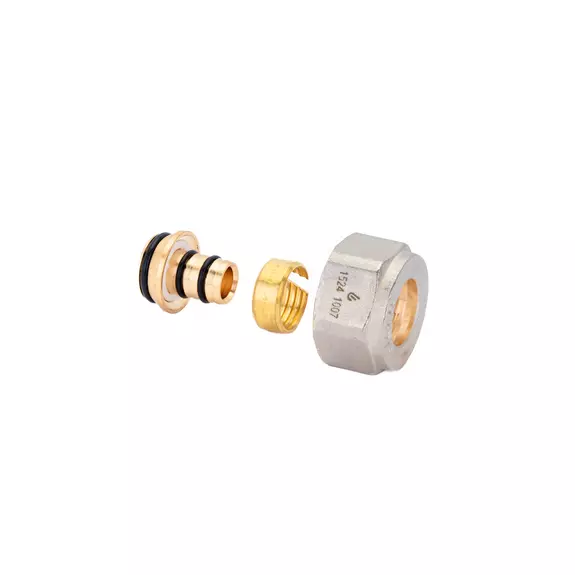

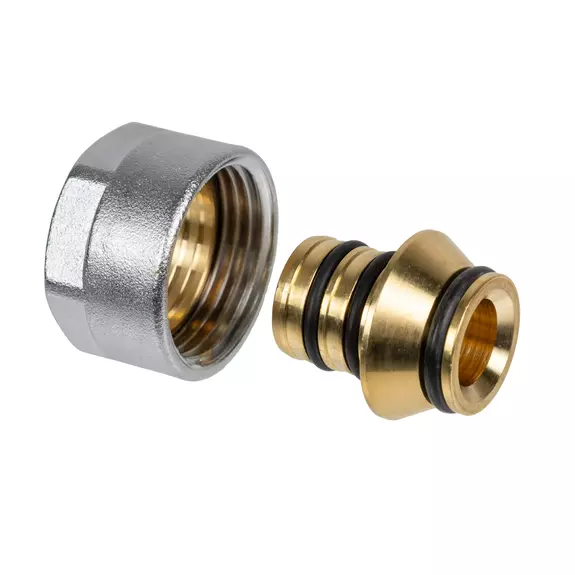

USYSTEMS ЕВРОКОНУС MLC зажимной адаптер (евроконус) для труб MLC

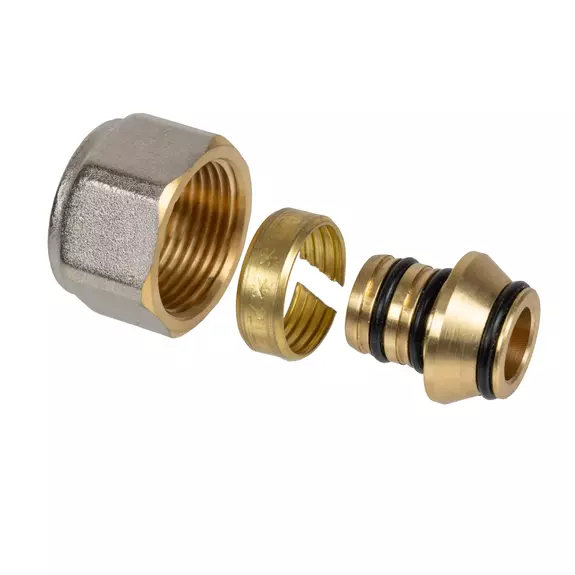

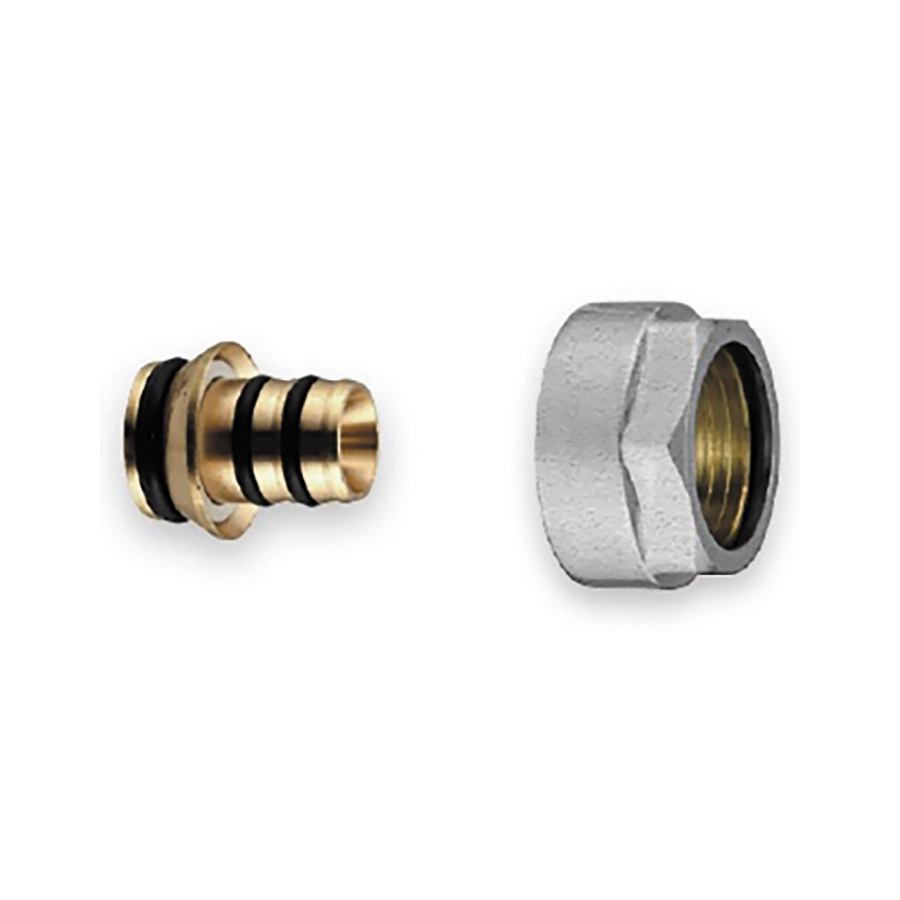

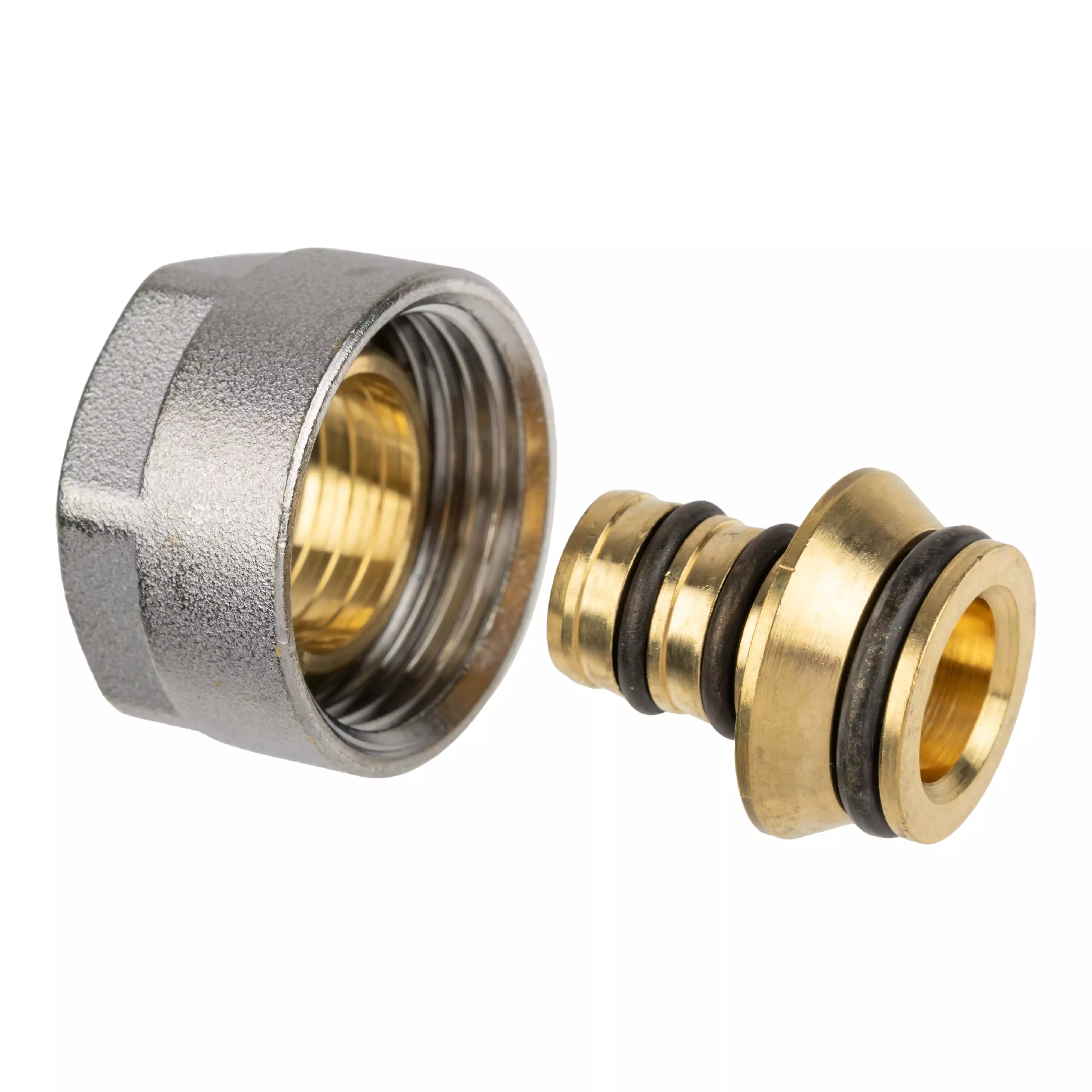

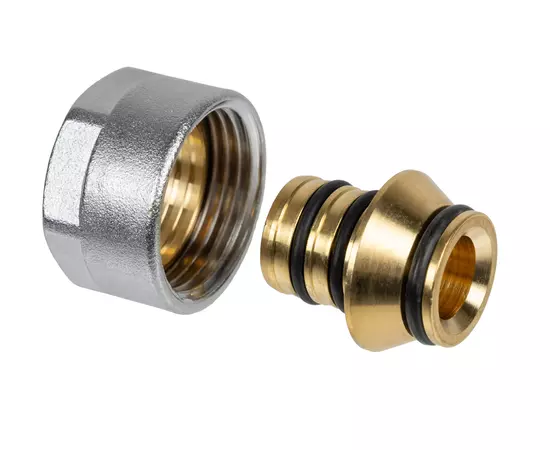

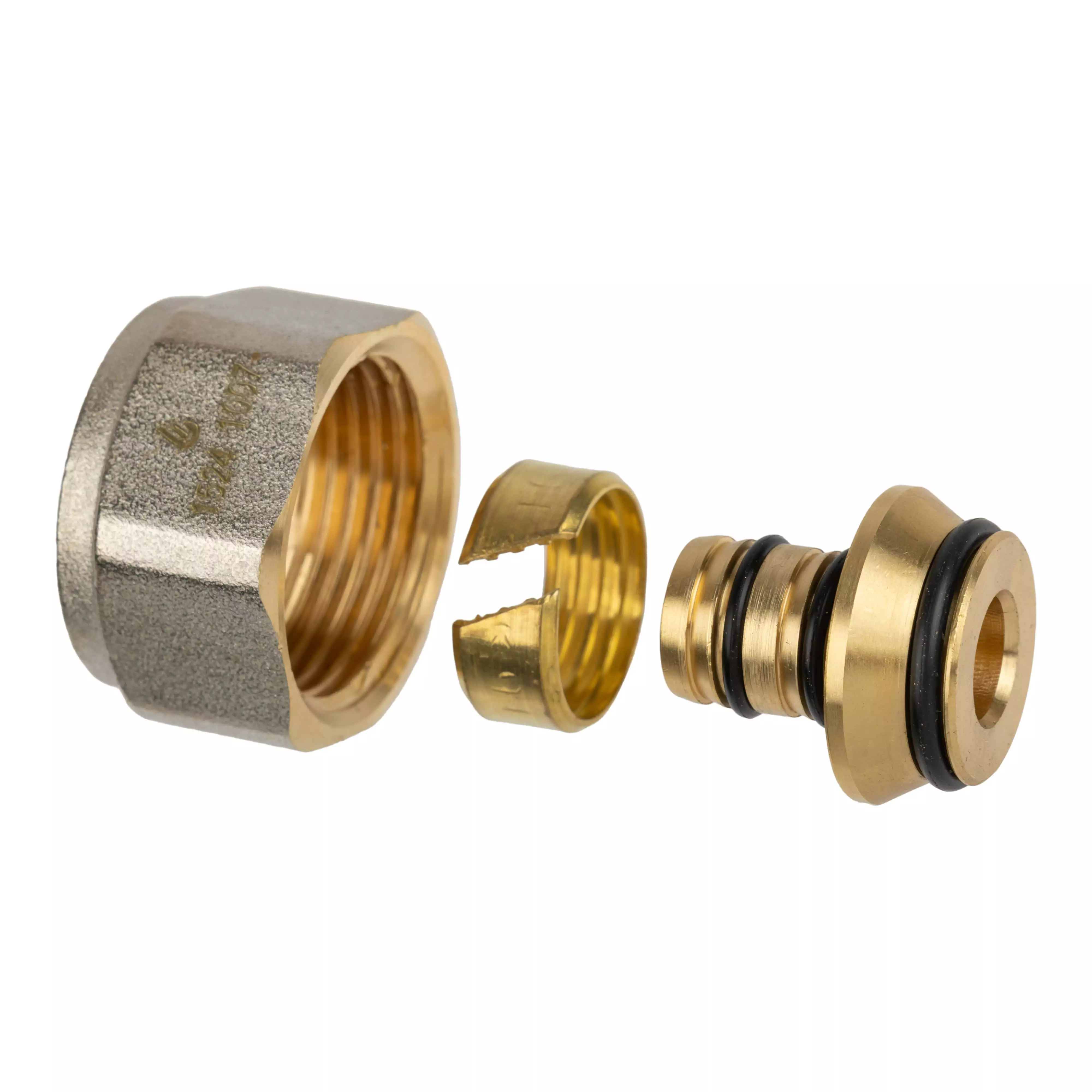

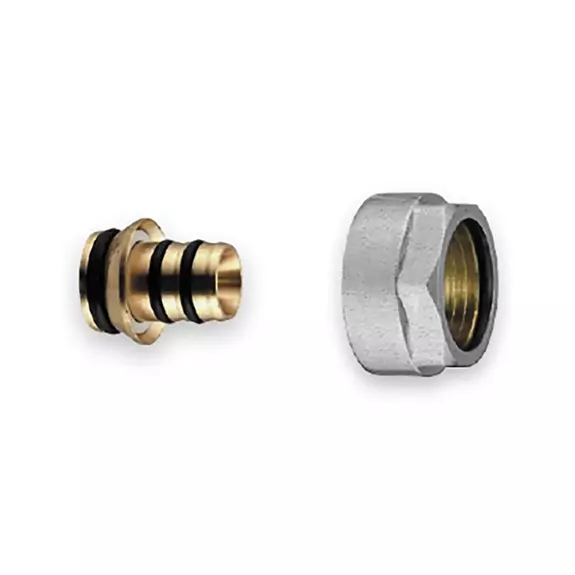

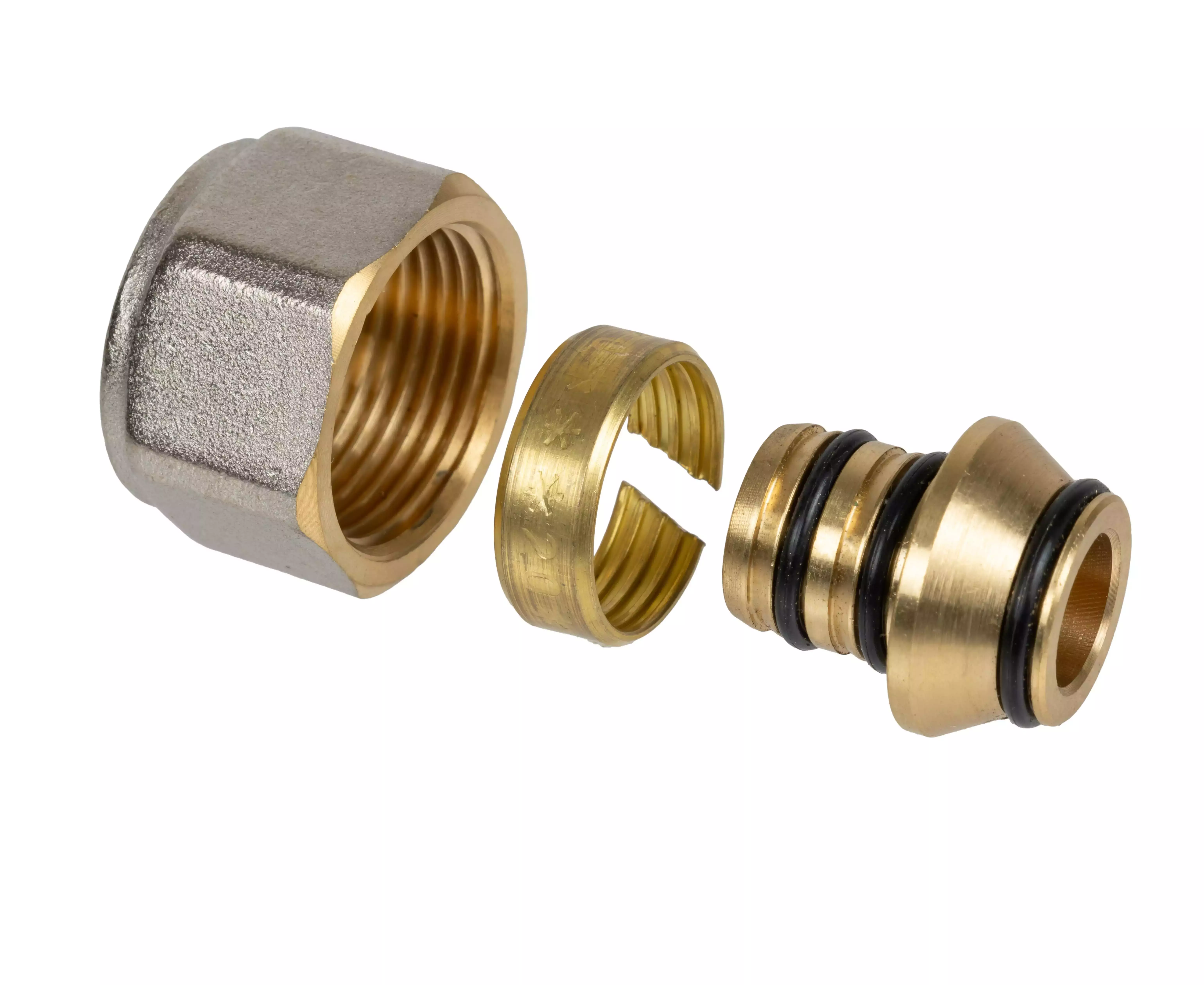

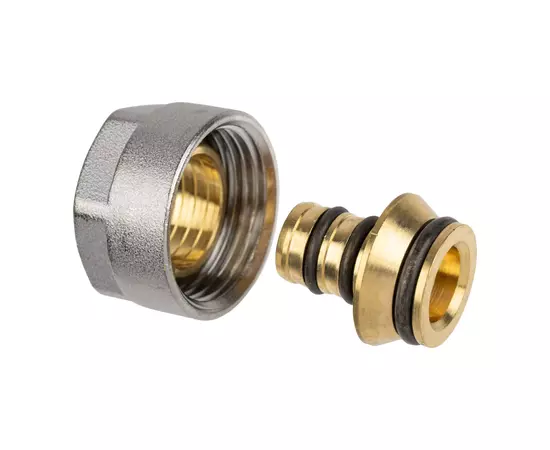

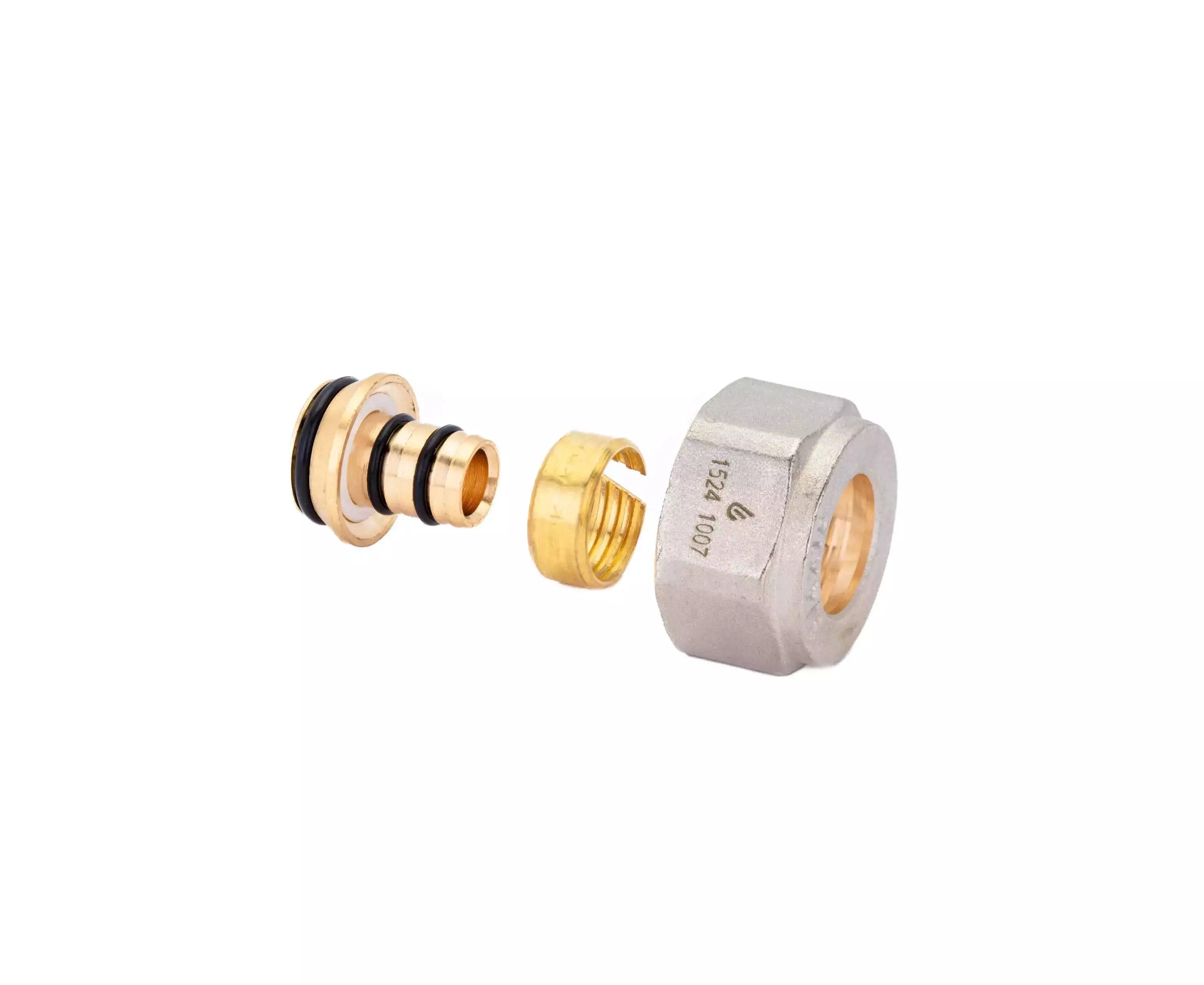

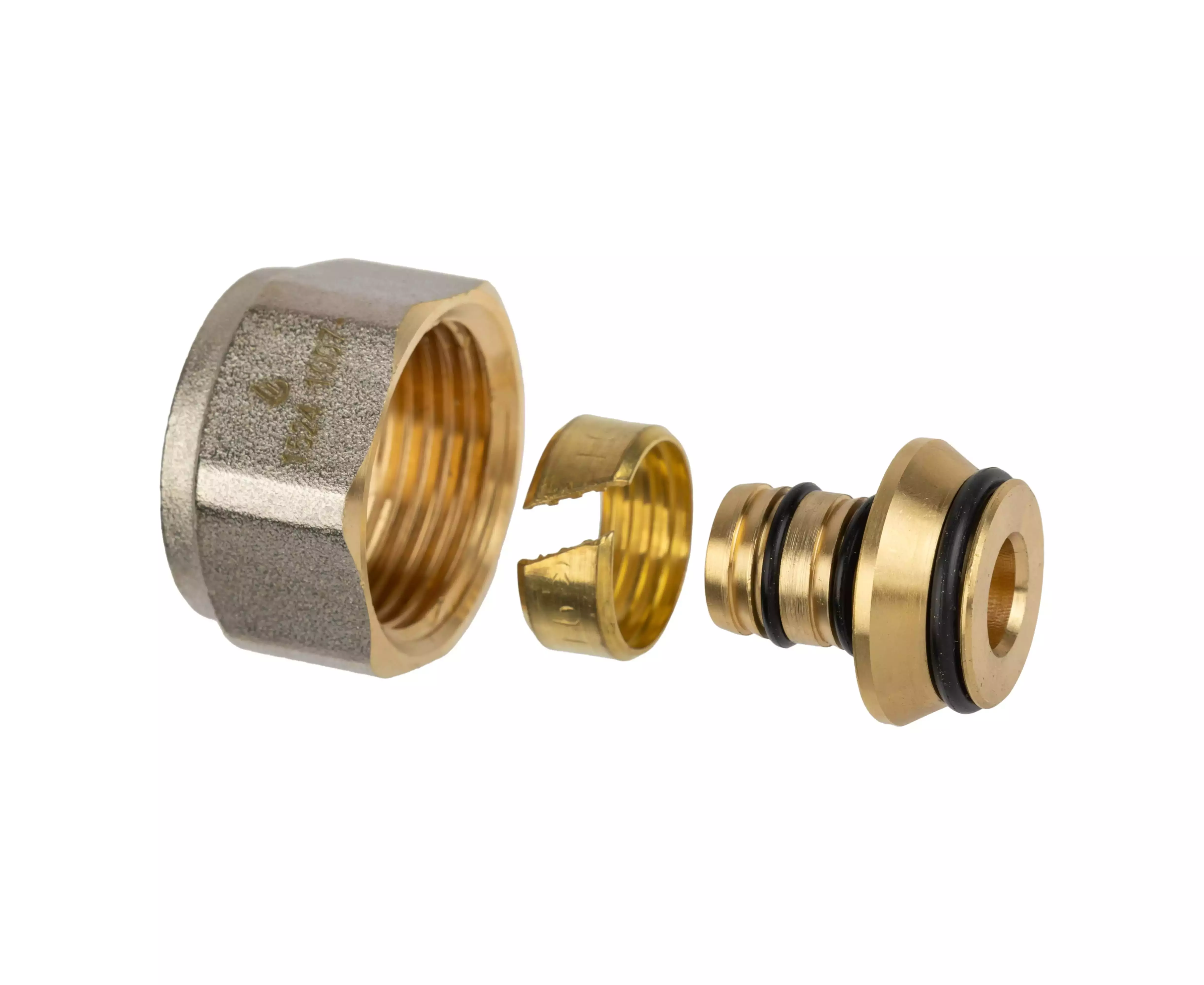

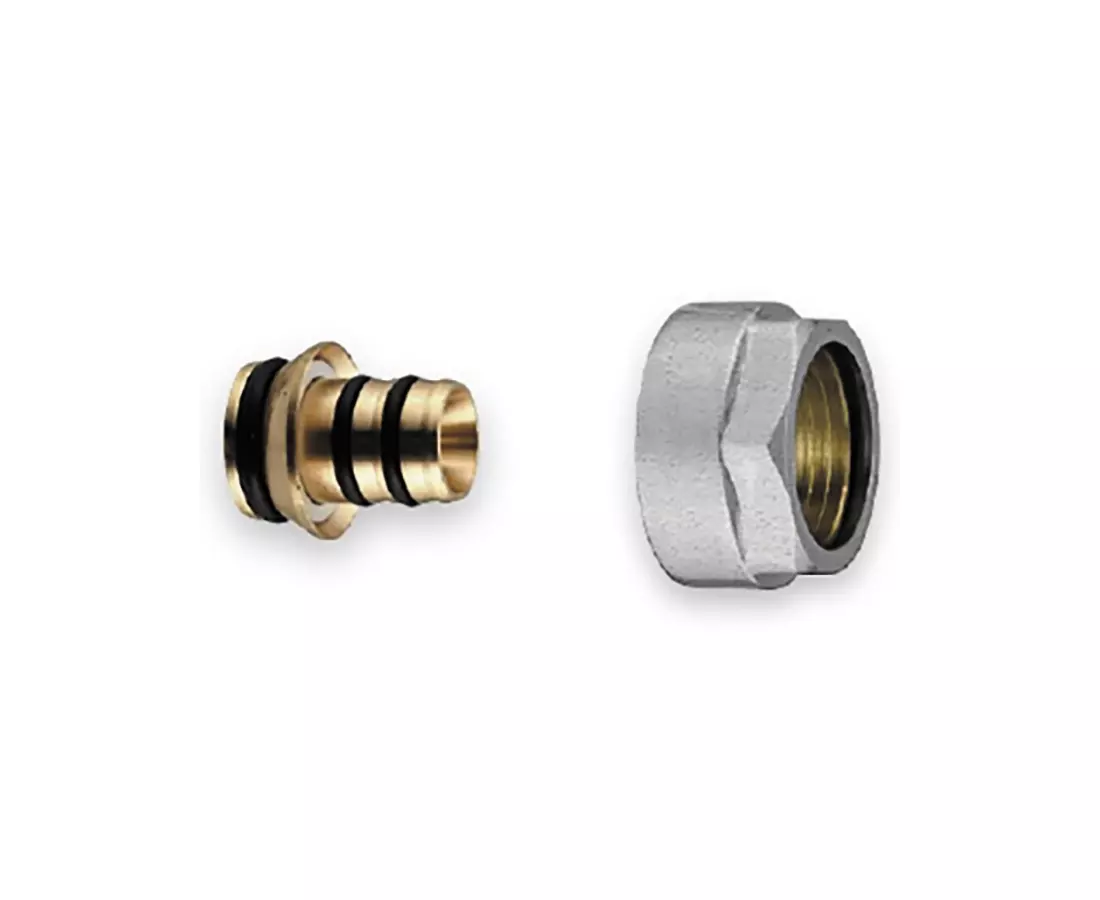

Зажимной адаптер, состоит из штуцера, обжимного кольца и гайки из латуни. Для подключения труб Usystems MLC к коллекторам и радиаторным узлам с наружной резьбой 3/4“НР Евроконус. Внутренняя резьба трубная цилиндрическая G по EN ISO 228-1, ГОСТ 6357. Перед монтажом необходимо снять фаску и откалибровать трубу.
1. Проверьте отсутствие дефектов на трубе и деталях фитинга
2. Обрежьте трубу специальным инструментом перпендикулярно её оси
3. Наденьте обжимную гайку на трубу резьбой в сторону обрезанного конца
4. Наденьте обжимное кольцо на трубу
5. Вставьте штуцер в трубу до упора
6. Придвиньте обжимное кольцо к концу трубы
7. Приставьте трубу с фитингом к ответному штуцеру оборудования с геометрией под «Евроконус», например, к выходу распределительного коллектора или к H-образному модулю радиатора
8. Придвиьте обжимную гайку к концу трубы и к ответному штуцеру
9. Монтаж накидной гайки фитинга производится обычным гаечным ключом с открытым зевом без применения специальных инструментов
- Типоразмер: от 16 до 20 мм
- Для труб USYSTEMS MLC
- Для узлов с наружной резьбой 3/4“НР Евроконус
- Внутренняя резьба трубная цилиндрическая G по EN ISO 228-1, ГОСТ 6357
Гарантия на систему труба+фитинг Usystems MLC – 15 лет
