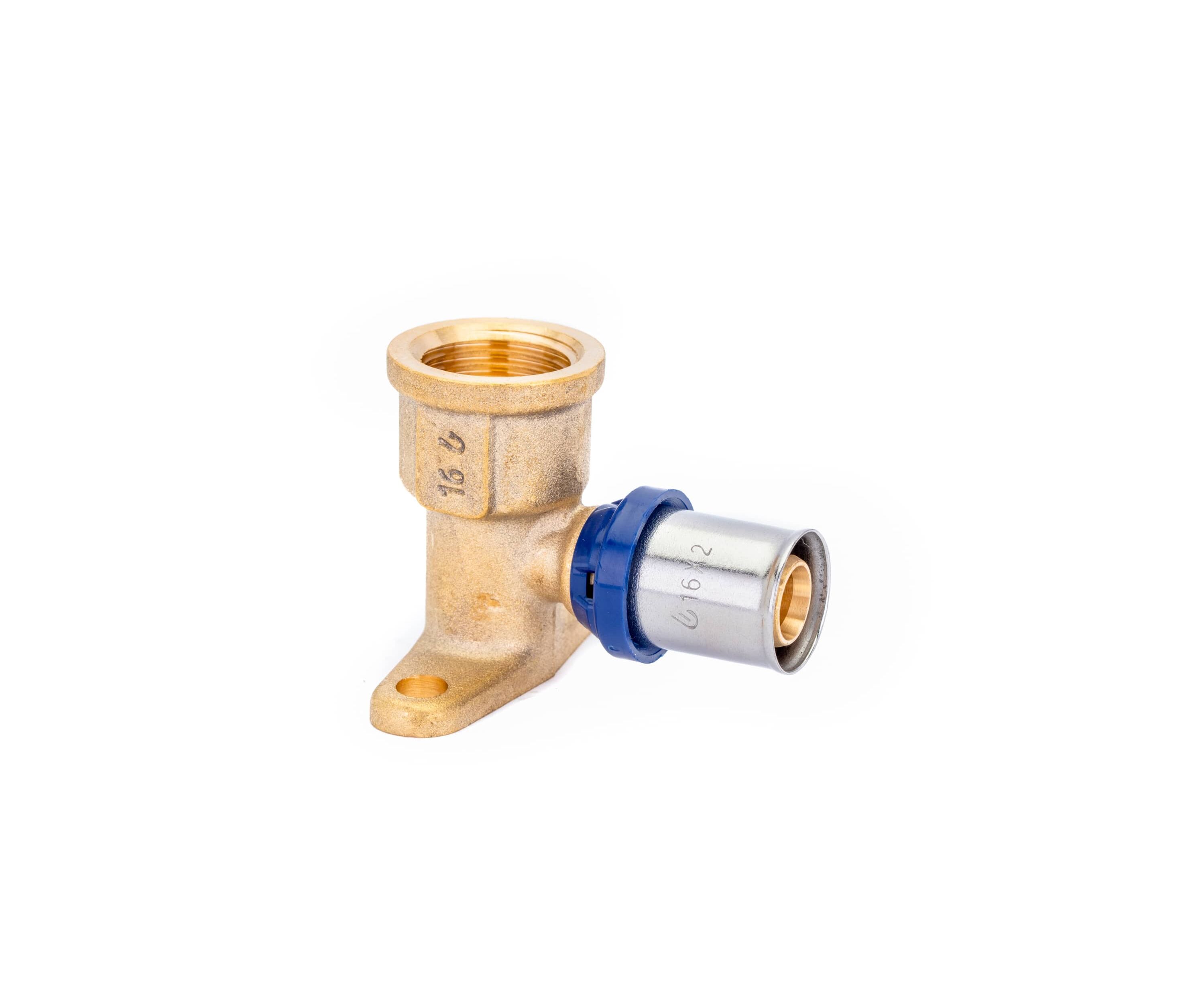

USYSTEMS ПРЕСС-ВОДОРОЗЕТКА MLC с внутренней резьбой
Соединительные детали (фитинги) предназначены для соединения металлопластиковых труб Usystems между собой, а также с запорно-регулирующей арматурой, отопительными и санитарными приборами, металлическими трубами и прочими элементами гидравлической системы. Параметры устойчивости фитингов к температуре и давлению соответствуют аналогичным характеристикам трубы.
Изготавливаются фитинги из латуни, поставляются с предустановленными пресс-гильзами из нержавеющей стали с контрольными отверстиями. Не требуется снятие фаски благодаря утопленным уплотнительным кольцам из EPDM, имеют функцию защиты от протечки (кроме диаметра 40 мм). Пластмассовые упорные кольца для защиты латуни фитинга от контакта с алюминиевым слоем трубы и для позиционирования клещей инструмента профилей TH и U (26 мм – только TH).
Порядок монтажа пресс-фитингов:
1. Отрежьте трубу подходящим труборезом под прямым углом. Наличие загрязнений, заусенцев и прочих дефектов не допускается;
2. При необходимости откалибруйте трубу калибратором до круглого сечения;
3. Вставьте трубу в фитинг до упора. Убедитесь, что труба вставлена до конца по контрольным отверстиям;
4. Для опрессовки используйте клещи профилей TH и U (26 мм – только TH). Установите гильзу фитинга в соответствующее места на профиле клещей. Проведите полный цикл опрессовки. При необходимости используйте шаблон для проверки опрессованного соединения; Прим.: для диаметра 40 мм после калибровки требуется снятие внутренней фаски трубы ножом или фаскоснимателем.
- Типоразмер пресс фитингов MLC Plus: от 16 до 32 мм
- Типоразмер пресс фитингов MLC: 40
- Материал: термически обработанная латунь CW617N по EN12165
- Контрольное отверстие
- Пресс-гильза нержавеющая сталь AISI 304 с индикацией размера трубы
- Упорное кольцо из материала PE-RT, фирменный цвет Usystems
- Маркировка с LOT номером
- Уплотнительные колечки O-rings из материал EPDM повышенной термостойкости до 125°С
- Функция “Защита от протечек”
- Профиль обжатия TH и U (для 26 мм - только TH)
Гарантия на систему труба+фитинг Usystems MLC – 15 лет
