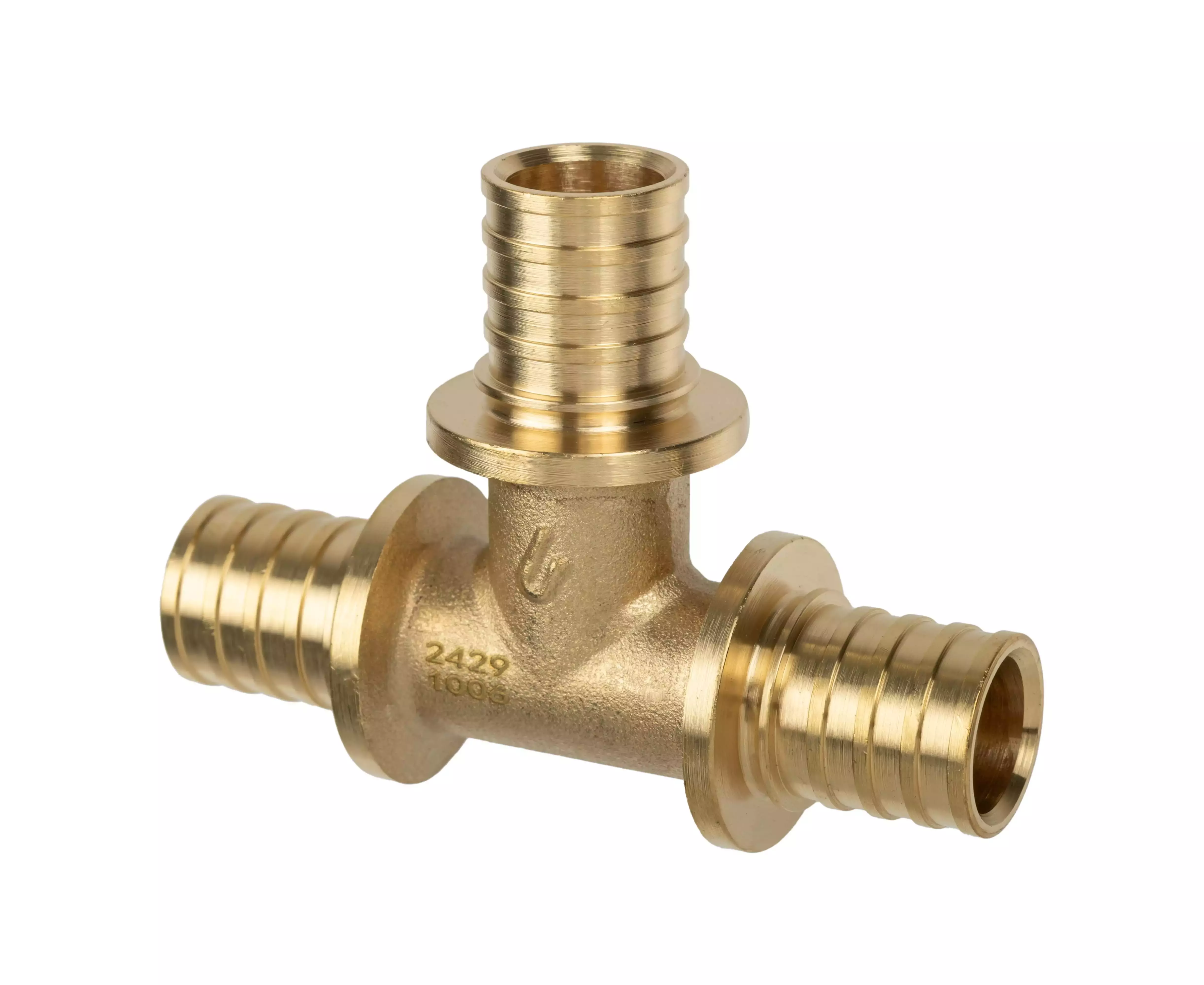

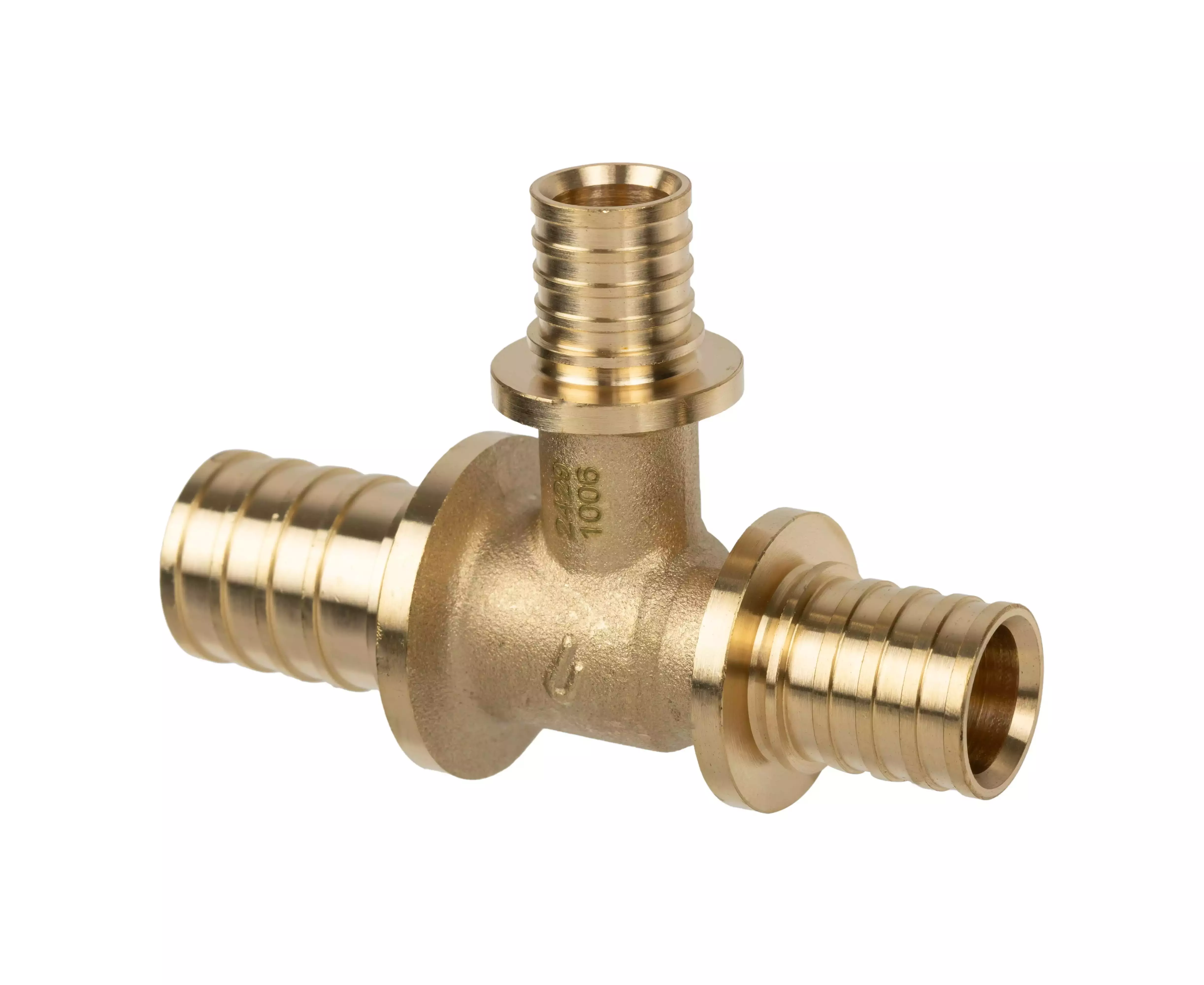

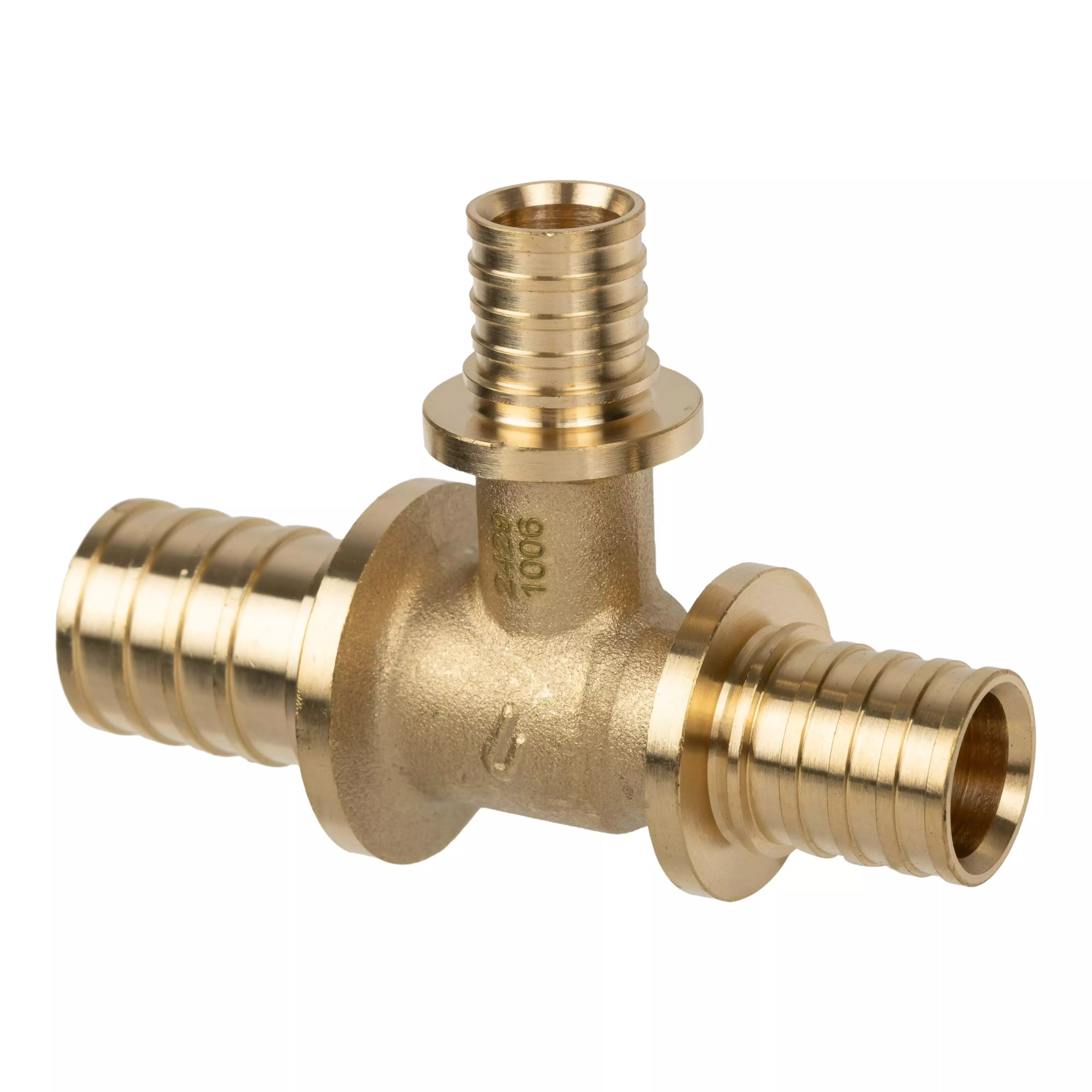

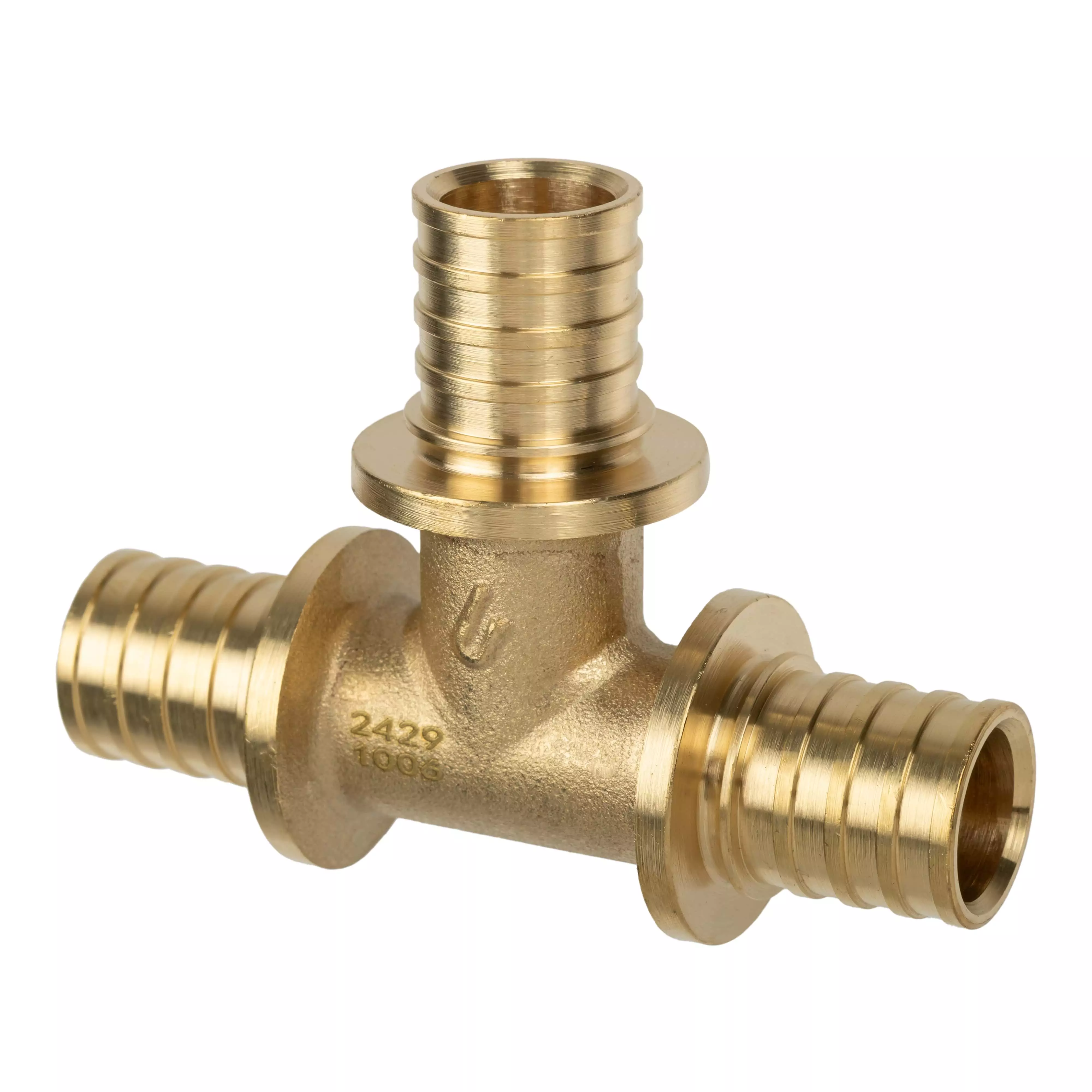

USYSTEMS ТРОЙНИК АКСИАЛЬНЫЙ
Соединительные детали (аксиальные фитинги) Usystems предназначены для соединения труб из сшитого полиэтилена PE-Xa PN10 S3,2 SDR7,4 между собой, а также с запорно-регулирующей арматурой, отопительными и санитарными приборами, металлическими трубами и прочими элементами гидравлической системы. Фитинги изготавливаются из термически обработанной латуни, параметры устойчивости фитингов к температуре и давлению соответствуют аналогичным характеристикам трубы.
На фитингах с внутренней резьбой - резьба трубная цилиндрическая Rp по DIN EN 10226-1, ГОСТ 6211
На фитингах с наружной резьбой - резьба трубная коническая R по DIN EN 10226-1, ГОСТ 6211
На штуцерах с накидной гайкой - резьба трубная цилиндрическая G по DIN EN 228-1, ГОСТ 6357
На штуцерах с накидной гайкой под евроконус - резьба трубная цилиндрическая G3/4" Евроконус по DIN EN 228-1, ГОСТ 6357
Натяжные гильзы поставляются отдельно от фитингов
Технология соединения трубы и фитинга, основанная на способности труб из поперечно-сшитого полиэтилена расширяться без потери своих технологических характеристик. Само соединение неразборное. Требуется специальный инструмент в комплекте из расширителя и надвижных тисков. Монтаж следует выполнять в соответствии с сопроводительной инструкцией к инструменту.
Монтаж необходимо выполнять направлением внутренней фаски гильзы в сторону соединения.
Порядок монтажа:
1. Установите расширительную головку соответствующего диаметра на расширитель до упора.
При первом использовании расширителя, а также в дальнейшем по необходимости, нанесите небольшое кол-во графитовой смазки на конус инструмента
2. Установите напрессовочные тиски соответствующего диаметра на плунжер аксиального инструмента. Закрепите их штифтами до упора
3. Поверните тиски и упорную рукоять в удобное для работы положение
4. При необходимости распрямите конец трубы, чтобы область монтажа была прямолинейной
5. Отрежьте трубу под прямым углом. Не допускается наличие повреждений/загрязнений на конце трубы
6. Наденьте гильзу на трубу маркировочным кольцом в сторону от соединения
7. Вставьте головку в трубу до упора и расширьте конец трубы 1-2 раза с небольшим поворотом на ~15-45 градусов после расширения
8. Вставьте фитинг в трубу таким образом, чтобы конец не доходил 1-3 мм до стопорного бортика.
Установите трубу с фитингом на напрессовочные тиски
9. Нажимая на рабочий рычаг проведите напрессовку гильзы на трубу с фитингом до упора гильзы с торцом фитинга
10. Следите, чтобы фитинг в процессе располагался по середине и соосно оси тисков
11. Убедитесь, что гильза совмещена с торцом фитинга
12. Нажмите на спускной клапан для возврата поршня в исходное положение, снимите готовое соединение
- Типоразмер аксиальных фитингов: от 16 до 32 мм
- Марка латуни: CW617N по EN12165
- Латунь термически обработанная для снятия внутренних напряжений после штамповки с целью предотвращения растрескования особенно фитингов с внутренней резьбой и гильз
- Индивидуальная маркировка с LOT номером
- Гарантийный срок службы соединения труба+фитинг Usystems – 15 лет со дня продажи уполномоченным лицо
