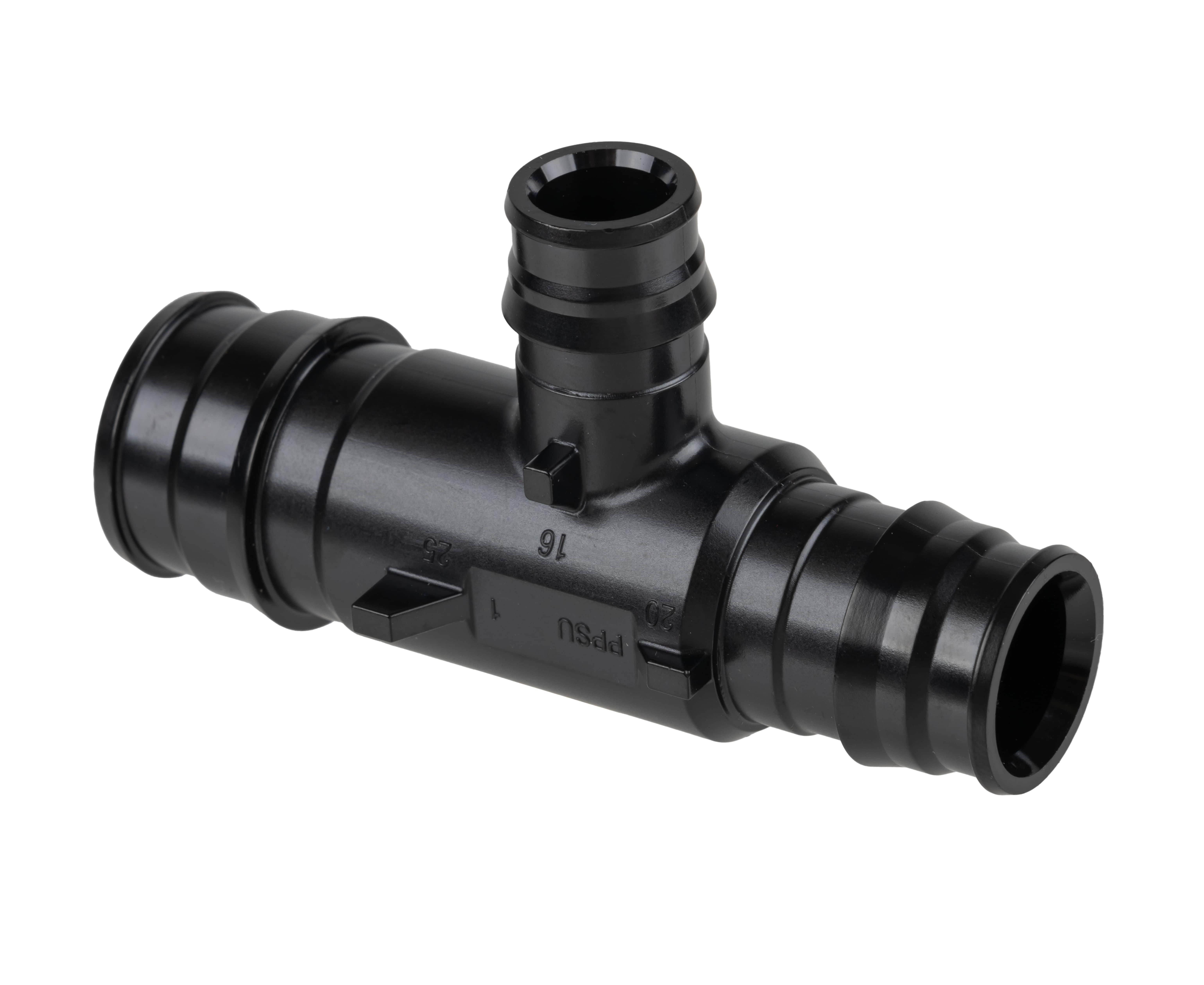

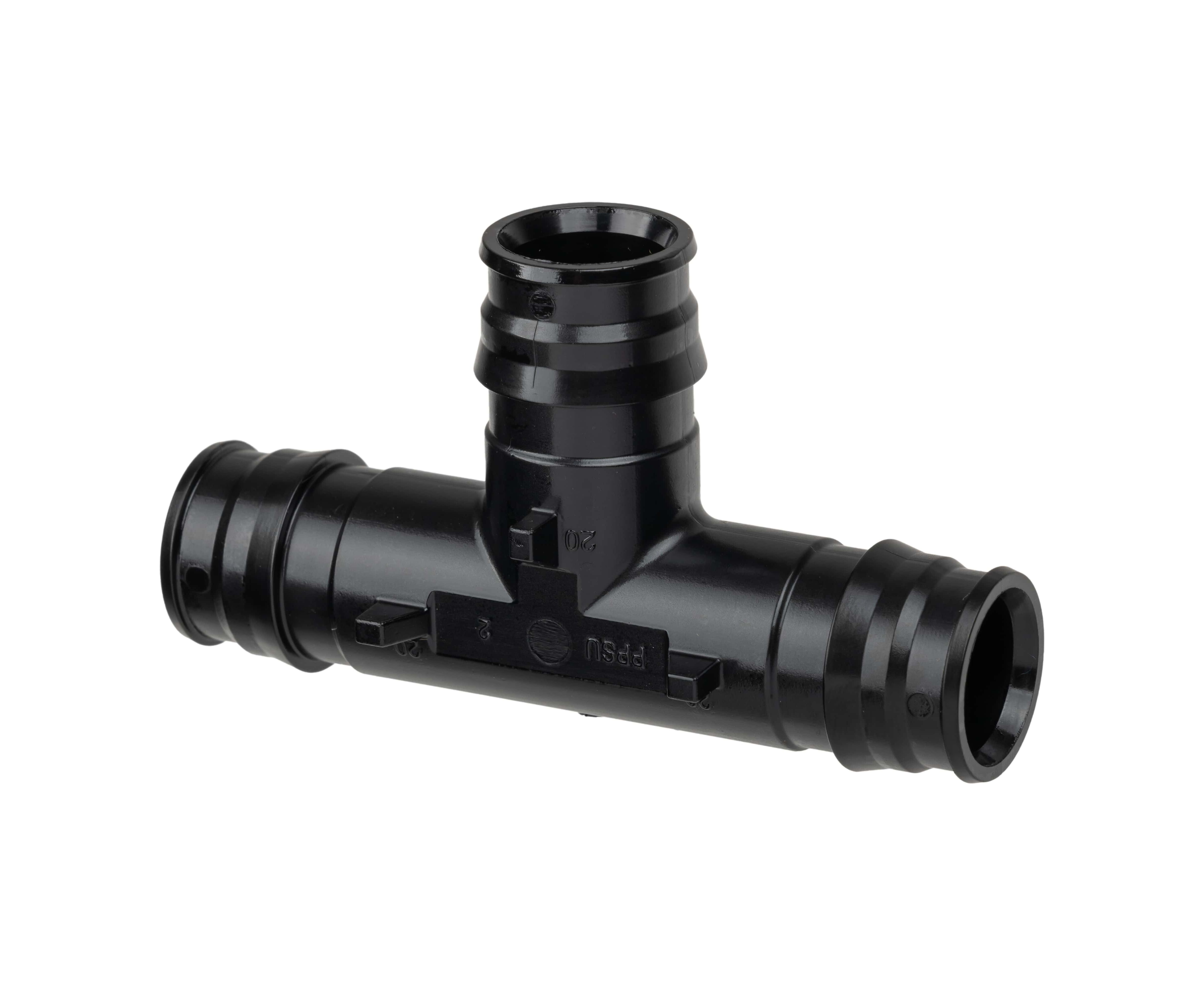

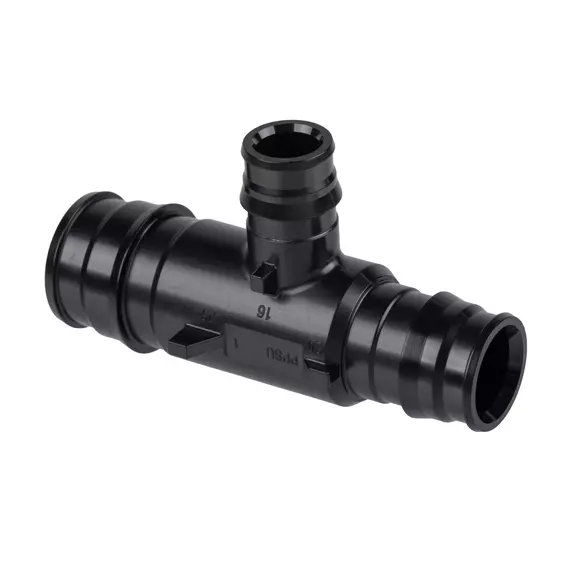

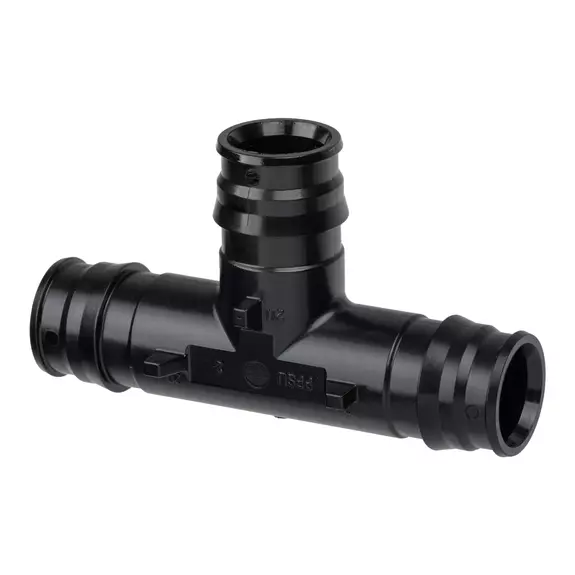

USYSTEMS ТРОЙНИК

Монтаж соединений USYSTEMS под расширительный инструмент

1. Резка трубы
При резке труб пользуйтесь специальным труборезом; это обеспечит правильный угол среза. Края среза должны быть под прямым углом к продольной оси трубы, без задиров и заусенцев.

2. Кольцо USYSTEMS
Наденьте на конец трубы кольцо соответствующего диаметра, полностью до упора. Затем приступайте к процессу расширения.

3a. Расширение трубы при помощи ручного расширительного инструмента USYSTEMS
На инструмент нужно установить расширительную головку, соответствующего диаметра, подберите головку в соответствии с толщиной стенки трубы, маркировка на трубе должна совпадать с маркировкой на головке. Полностью раскройте ручной инструмент и вставьте сегменты расширительной головки в трубу, держа прямо и продвинув их как можно дальше вглубь трубы. Медленно полностью сведите рукоятки расширительного инструмента. Затем полностью разведите рукоятки инструмента и вытяните из трубы сегменты головки настолько, чтобы они не касались стенок трубы. Быстро поверните инструмент по кругу (на 15– 45°) и снова протолкните сегменты головки как можно дальше в трубу. Повторяйте операции расширения до тех пор, пока конец трубы не упрется в ограничительный стопор расширительной головки. Не допускается превышать допустимое количество расширений.

Внимание!
Запрещается делать два и более расширений подряд на одном месте без поворота расширительной головке. Обязательно после каждого расширения следует поворачивать инструмент на 15– 45°.

3b. Расширение трубы при помощи аккумуляторного инструмента Milwaukee М12 и M18.
На инструмент нужно установить расширительную головку. Подберите головку в соответствии с толщиной стенки трубы, маркировка на трубе должна совпадать с маркировкой на головке.  Вставьте сегменты расширительной головки в трубу, держа прямо и продвинув их как можно дальше вглубь трубы, избегайте надавливания на инструмент в направлении к трубе. Нажмите и удерживайте на пусковой курок.
Начнется процесс расширения. Головка сама будет поворачиваться после каждого расширения (убедитесь в этом визуально!). После каждого расширения проталкивайте головку внутрь трубы, продолжайте процесс расширения до тех пор, пока торец трубы не упрется в торец головки.
При расширении не допускается превышать допустимое количество расширений, приведенное в таблице в руководстве по монтажу. После достижения трубой торца расширительной головки может потребоваться сделать дополнительно 1-2 расширения. Выньте расширительный инструмент из трубы и немедленно переходите к п. 4.


Внимание:
Максимальное количество расширений при использовании аккумуляторного инструмента Milwaukee M12/M18 указано ниже:
- для трубы 16х2.0 - 4+1 расширение (т.е. за 4 расширения труба должна упереться в стопор на расширительной головке, после чего сделайте ещё одно расширение)
- для трубы 16х2.2 - 5+2 расширения

4. Фитинг USYSTEMS
Быстро вставьте фитинг в трубу до упора. Удерживайте фитинг в этом положении в течение нескольких секунд, пока труба не сожмется вокруг штуцера фитинга. В идеале, фитинг должен входить в трубу с небольшим сопротивлением. Если фитинг входит в трубу без всякого сопротивления, значит труба перерасширена, что недопустимо

5. Проверьте:
Между торцом расширительного кольца и упором фитинга не должно быть никакого зазора.

6. Опция:
В случае если монтаж происходит в холодное время года при температуре ниже 5°, необходимо равномерно прогреть соединение со всех сторон строительным феном.

Важно: не допускается нагревать кольцо до температуры выше 50° и осуществлять прогрев дольше 15 секунд.
