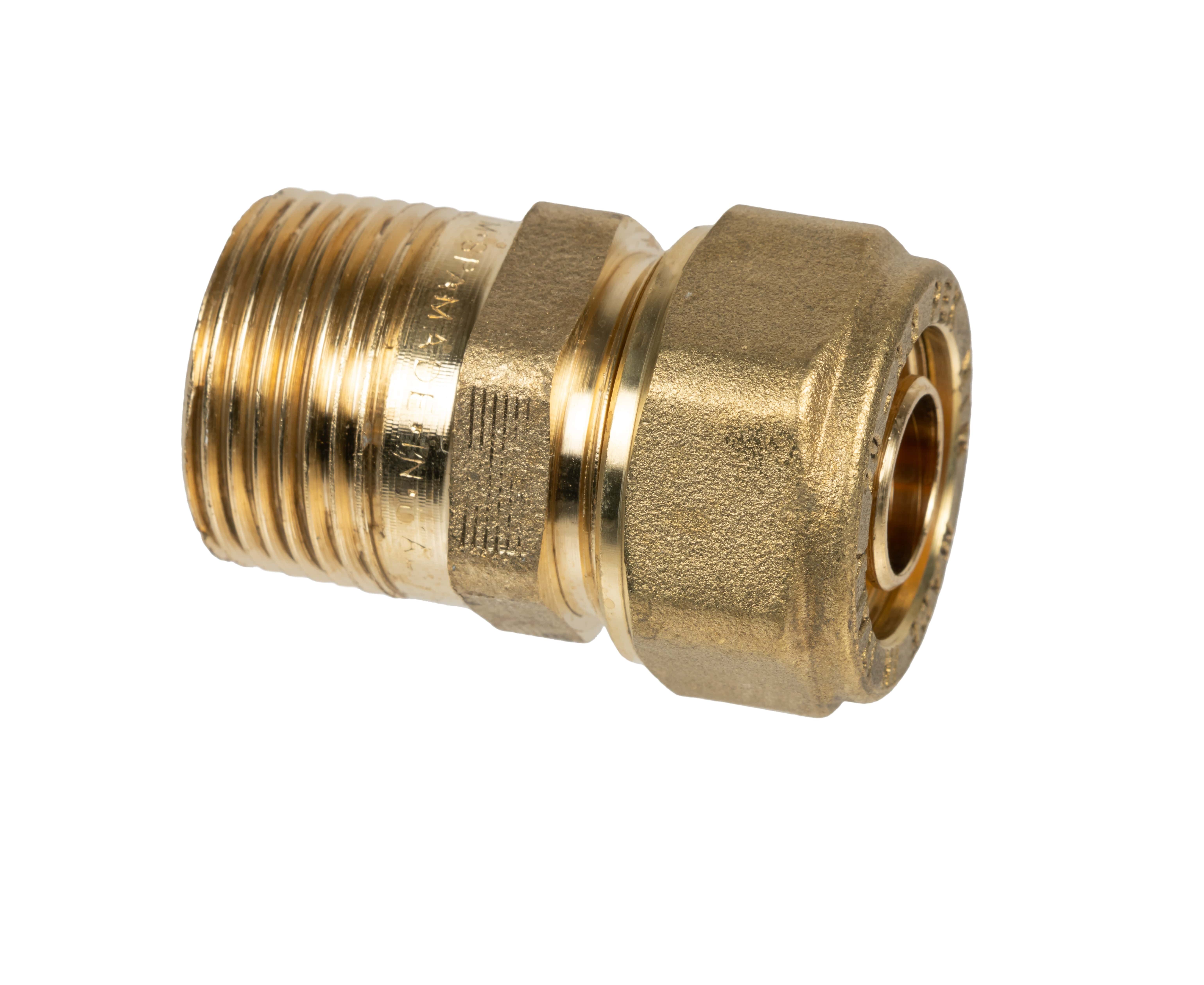

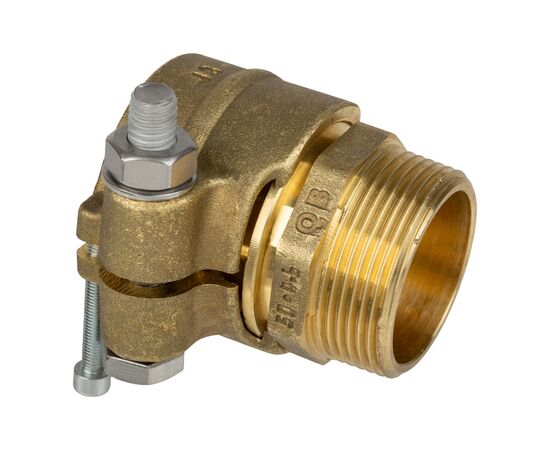

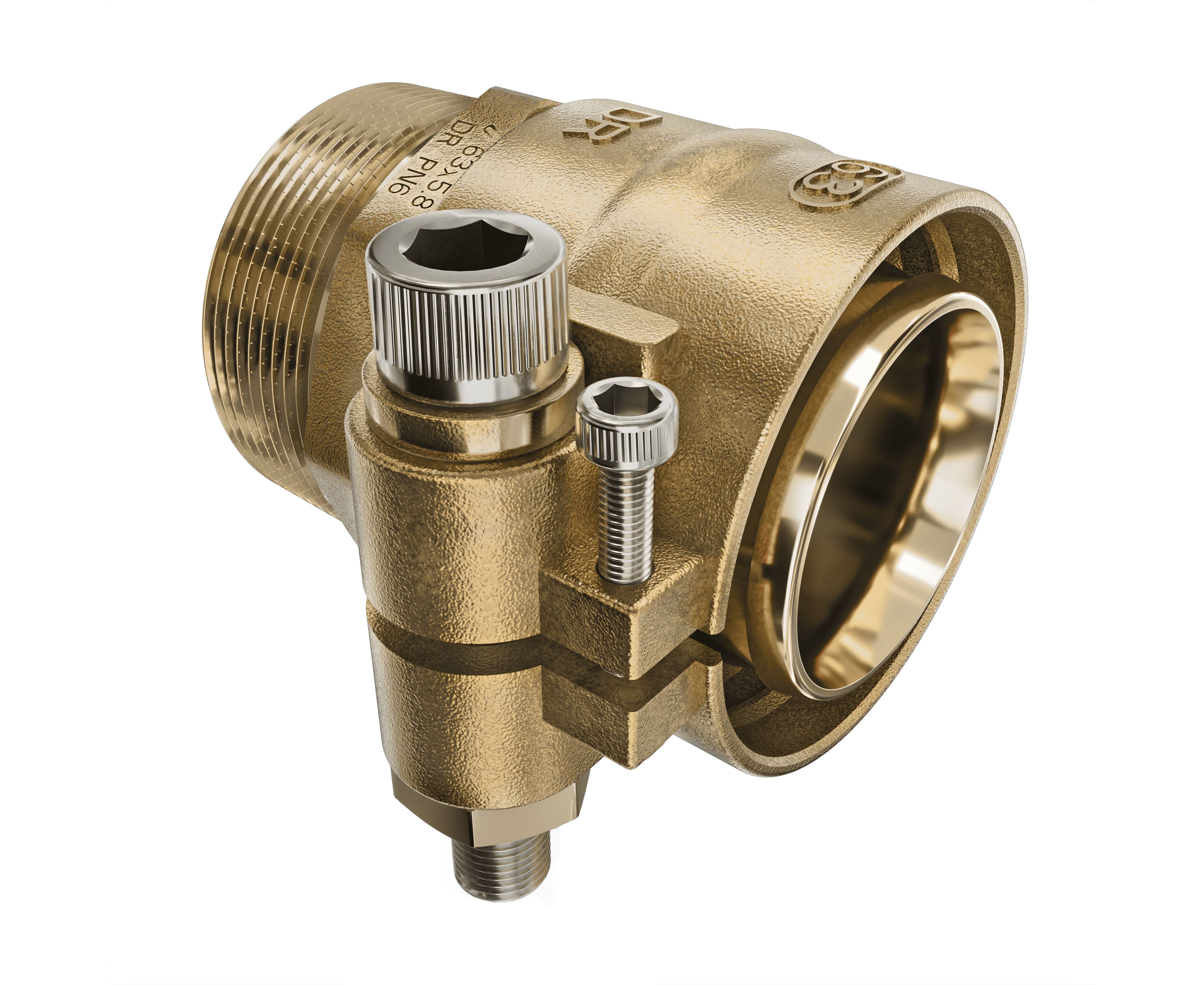

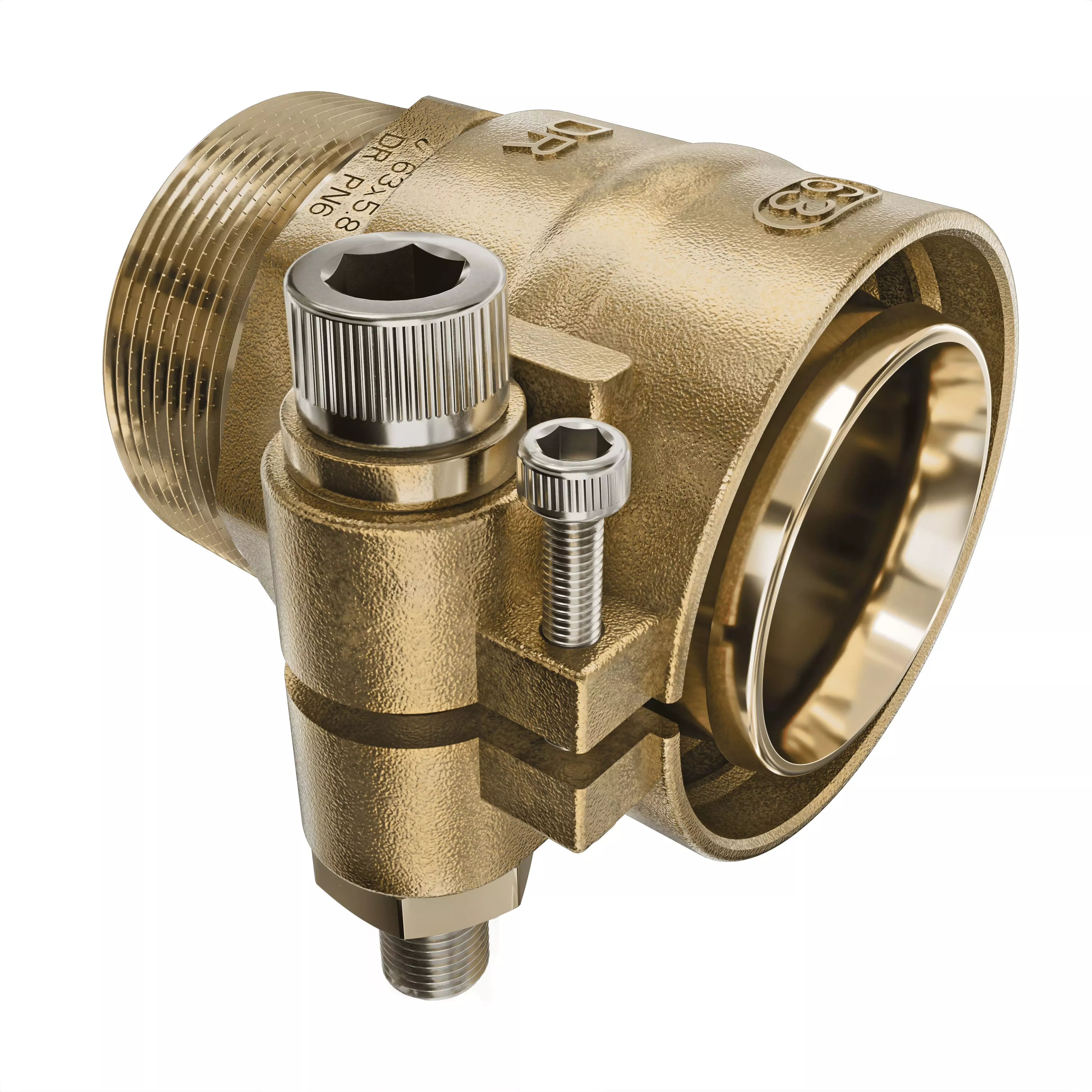

USYSTEMS ЗАЖИМНОЙ НАКОНЕЧНИК с наружной резьбой для полимерных труб
Зажимные наконечники применяются для соединения труб USYSTEMS.
Изготавливаются из стойкой к обесцинкиванию латуни по DIN EN ISO 6509 зажимной болт из нержавеющей стали с латунной гайкой
Наружная резьба трубная коническая R по DIN EN 10226-1, ГОСТ 6211. Следует использовать уплотнительный материал по резьбе.
Область применения:
для соединения труб PE-Xa и PE-HD серий S5,0 (PN6) и S3,2 (PN10)
система зажимных фитингов 25-125 мм используется для труб Thermo, Varia, Aqua, Quattro, Supra, Supra PLUS
Зажимной фитинг USYSTEMS предназначенный главным образом для соединения труб USYSTEMS PE-Xa диаметром 20–125 мм.
Порядок монтажа:
1. Снимите внутреннюю фаску с трубы. Убедитесь в ровности среза и в отсутствии заусенцев по наружному краю трубы;
2. Вывинтите ослабьте основной болт, затем закрутите маленький болт, тем самым раздвинув зажимную гильзу, снимите её со штуцера;
3. Наденьте гильзу на конец трубы;
4. Вставьте штуцер в трубу до упора;
5. Снова соедините зажимную гильзу со штуцером, убедившись в том, что паз на штуцере совместился с зажимной гильзой.
6. Полностью ослабьте маленький болт;
7. Смажьте резьбу основного болта и гайки подходящей смазкой и установите болт на прежнее место. Затяните его до тех пор, пока внутренние щечки гильзы не сомкнутся.
Примечание:
Если зажимной фитинг нужно состыковать с каким-то другим элементом, уплотните резьбовое соединение фум-лентой или льном, обработайте флюсом или составом на основе льняного масла.
Материал зажимного наконечника: стойкая к обесцинкиванию латунь по DIN EN ISO 6509
Материал зажимного болта: нержавеющая сталь
Материал гайки: латунь
