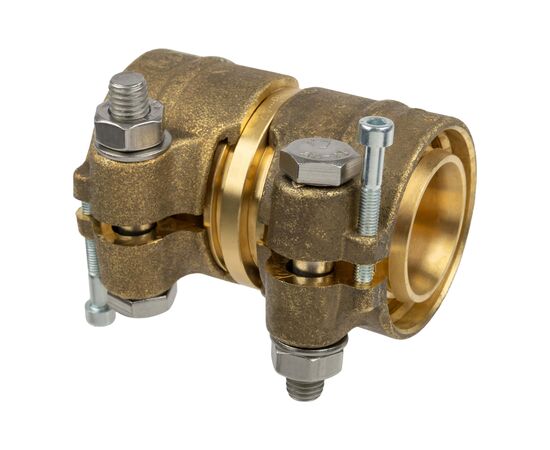

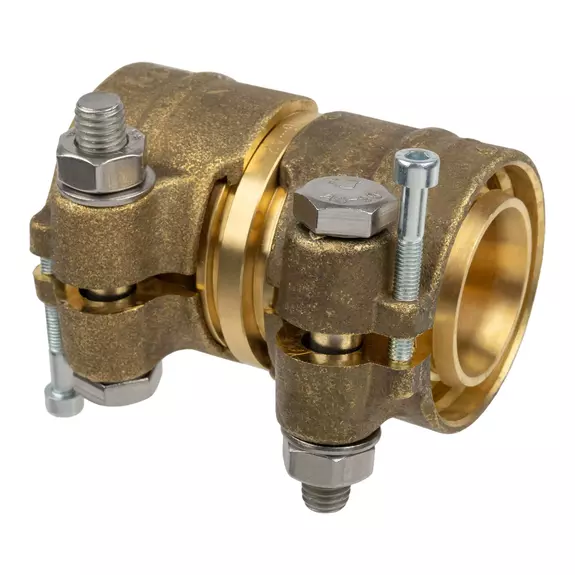

USYSTEMS ЗАЖИМНОЙ СОЕДИНИТЕЛЬ для полимерных труб
Применяется для соединения труб PE-Xa и PE-HD серий S5,0 (PN6) и S3,2 (PN10).
Состоит из двух обжимных гильз, штуцера из стойкой к обесцинкиванию латуни по DIN EN ISO 6509 и двух болтов из нержавеющей стали.
Зажимной фитинг USYSTEMS предназначенный главным образом для соединения труб USYSTEMS PE-Xa диаметром 20–125 мм.
Порядок монтажа:
1. Снимите внутреннюю фаску с трубы. Убедитесь в ровности среза и в отсутствии заусенцев по наружному краю трубы;
2. Вывинтите ослабьте основной болт, затем закрутите маленький болт, тем самым раздвинув зажимную гильзу, снимите её со штуцера;
3. Наденьте гильзу на конец трубы;
4. Вставьте штуцер в трубу до упора;
5. Снова соедините зажимную гильзу со штуцером, убедившись в том, что паз на штуцере совместился с зажимной гильзой.
6. Полностью ослабьте маленький болт;
7. Смажьте резьбу основного болта и гайки подходящей смазкой и установите болт на прежнее место. Затяните его до тех пор, пока внутренние щечки гильзы не сомкнутся.
Примечание:
Если зажимной фитинг нужно состыковать с каким-то другим элементом, уплотните резьбовое соединение фум-лентой или льном, обработайте флюсом или составом на основе льняного масла.
Материал: стойкая к обесцинкиванию латунь по DIN EN ISO 6509
Материал зажимного болта: нержавеющая сталь
