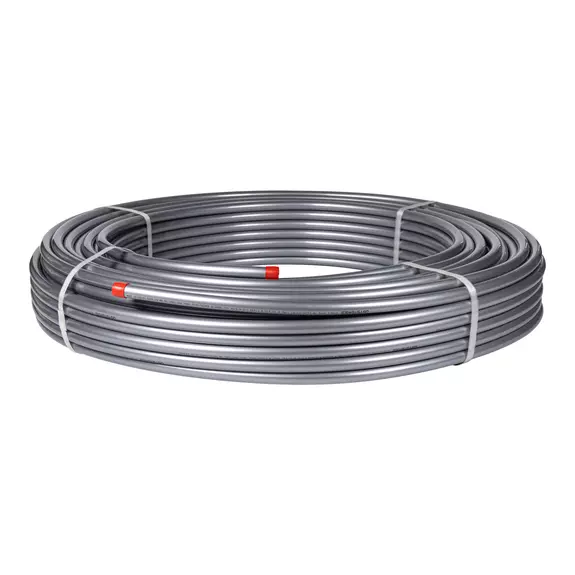

ТРУБА STABIL PIPE для отопления, охлаждения и водоснабжения
Труба Stabil Pipe PE-Xa / Al / PE-RT тип II — удобное и надёжное решение для систем внутридомового отопления и водоснабжения, в том числе питьевого.
Назначение и область применения
Металлополимерная труба USYSTEMS Stabil Pipe PE-Xa / Al / PE-RT тип II предназначена для систем напольного и радиаторного отопления, а также питьевого и хозяйственного водоснабжения. Труба подходит для применения как в жилых, так и коммерческих зданиях, обеспечивая стабильную и надёжную работу при различных температурных режимах и условиях эксплуатации.
Конструкция и материалы

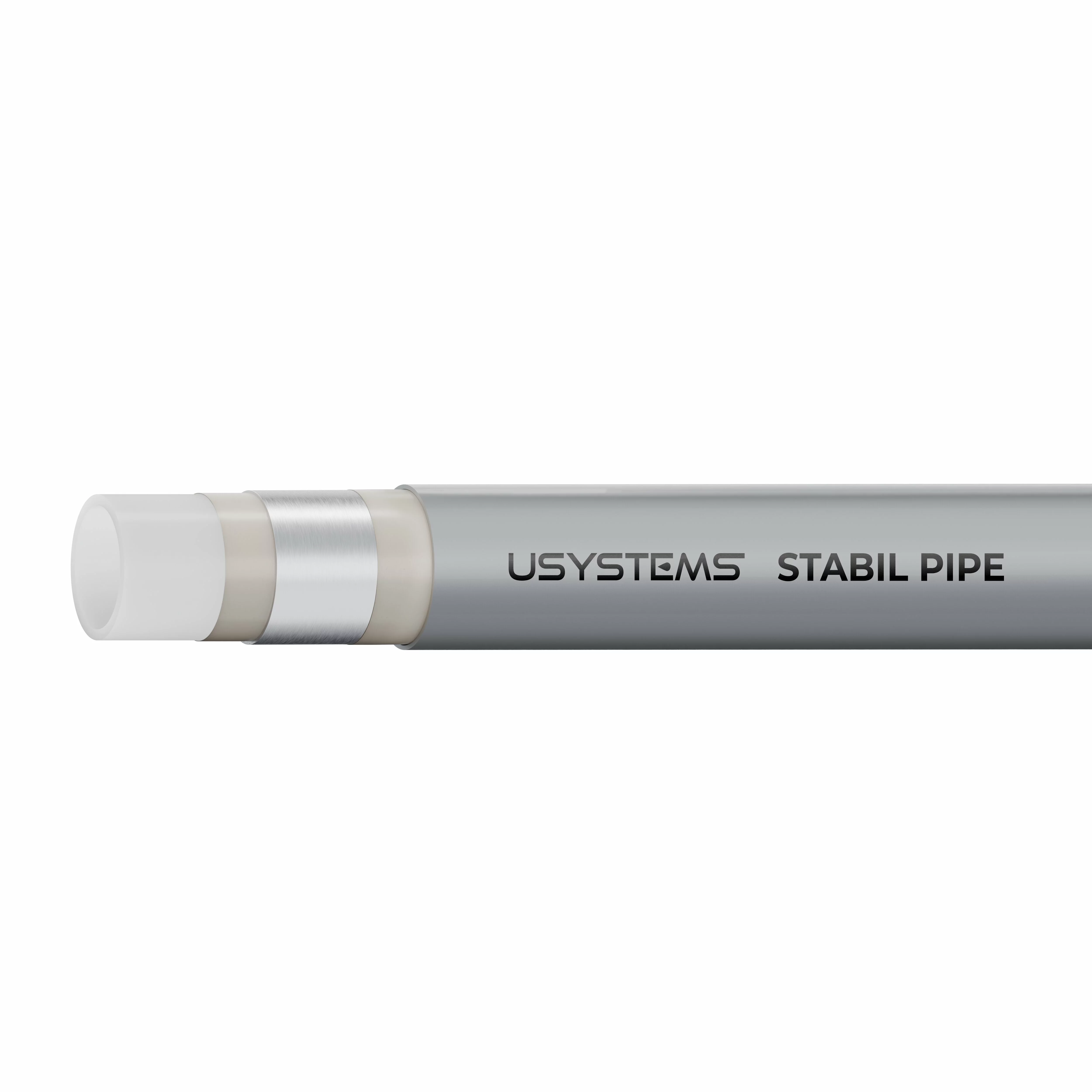

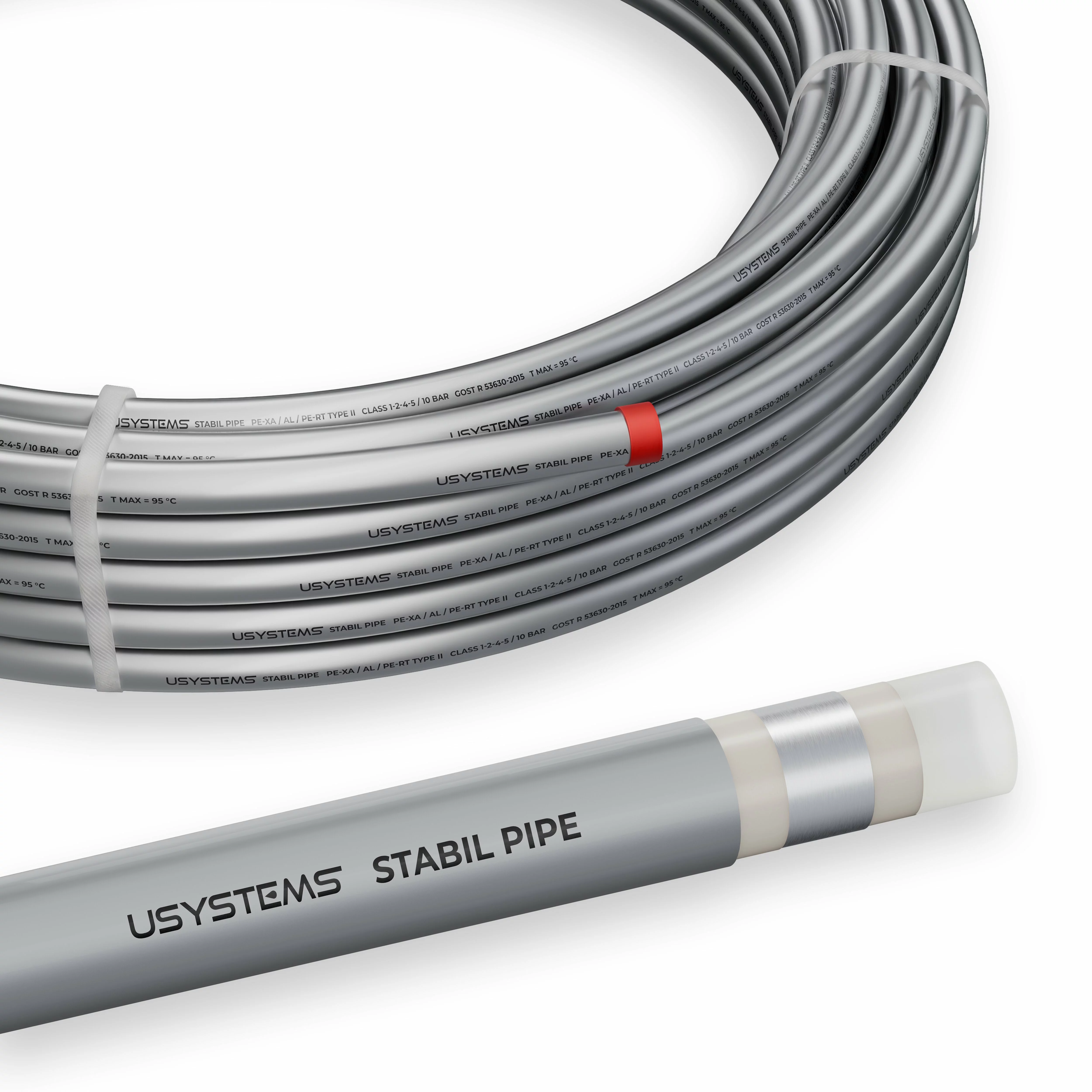

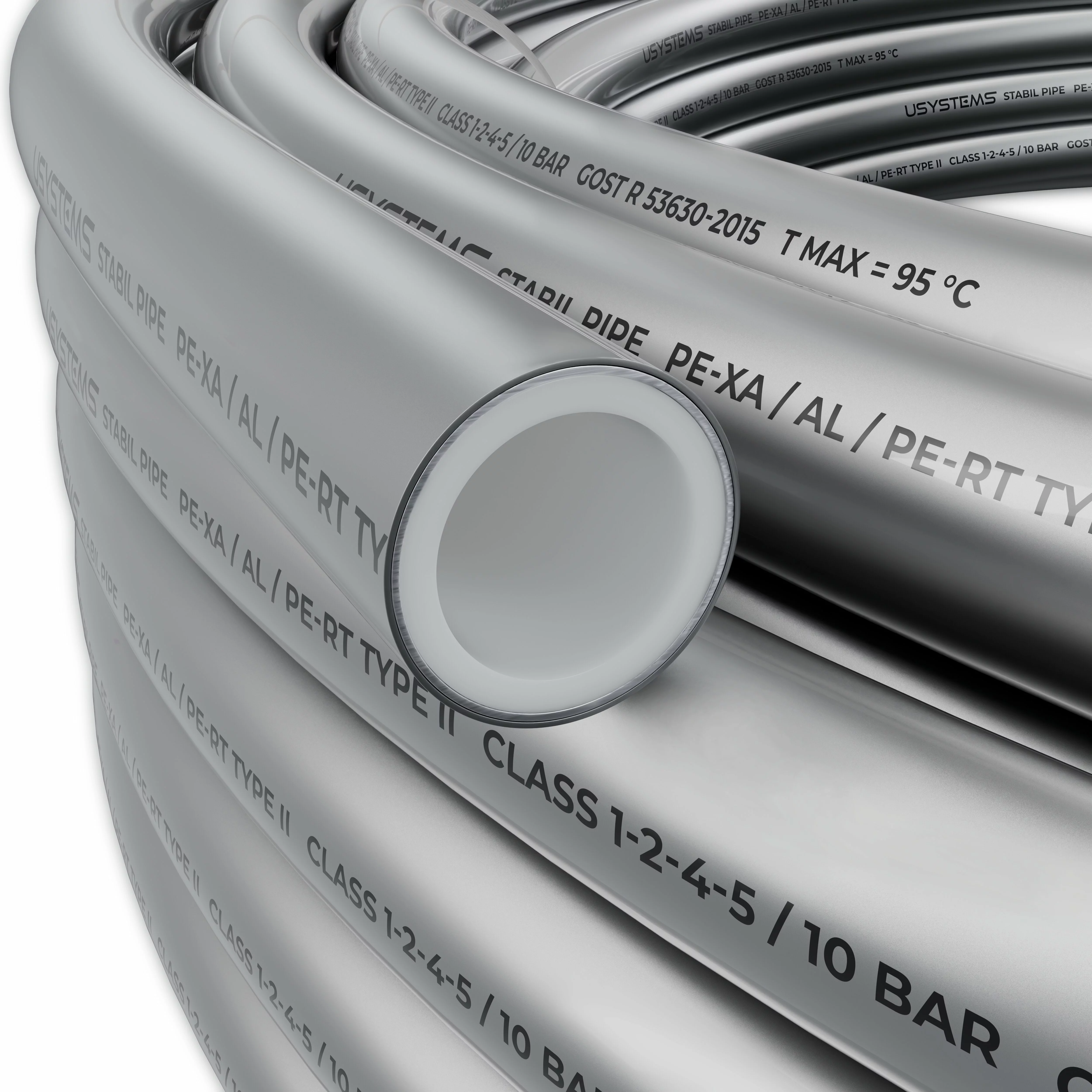

Металлополимерная труба USYSTEMS Stabil Pipe PE-Xa / Al / PE-RT тип II имеет многослойную конструкцию: гибкий и прочный несущий слой из сшитого полиэтилена РЕ-Ха по методу Энгеля, кислородонепроницаемый фиксирующий слой из высококачественного тонкослойного алюминия, соединяемого лазерной сваркой, не повреждающей несущий слой, внешний защитный слой из PE-RT II, соединены высокопрочной клеевой основой производства LyondellBasell, исключающей расслоение трубы на протяжении всего срока службы даже при самых тяжёлых условиях эксплуатации.
Преимущества труб СТАБИЛ
- Эластичность: благодаря несущему слою из PE-Xa, труба легко изгибается при монтаже и легко повторяет даже сложные контуры обхода.
- Стабильность формы: алюминиевый слой позволяет трубе хорошо держать заданную форму при изгибе.
- Гибкость: минимальный радиус изгиба вручную — 5D.
- Кислородонепроницаемость: слой алюминия препятствует проникновению кислорода в теплоноситель и надежно защищает систему от коррозии.
- Соответствие стандартам: труба соответствует требованиям ГОСТ Р 53630-2015 для всех классов эксплуатации и требованиям СЭС для применения в питьевом водоснабжении, что подтверждено сертификатом и заключением соответственно.
- Маркировка: каждый метр трубы маркируется стойкой к истиранию краской.
- Скрытый монтаж: систему из трубы Stabil и аксиальных фитингов допускается замоноличивать в стяжку.
- Типоразмеры: ассортимент диаметров труб от 16 до 32 мм.
- Длина бухты: удобные длины бухт под различные задачи.
- Складской запас: постоянно поддерживаемый складской запас по всему ассортименту труб.
- Гарантия: предоставляется гарантия 15 лет на систему из труб и фитингов.
- Срок службы: более 50 лет. Металлополимерная труба USYSTEMS Stabil Pipe PE-Xa / Al / PE-RT тип II — это современное решение, объединяющее эластичность и надёжность полимера, стабильность формы металла и прочность клеевой основы, что позволяет трубе легко изгибаться при монтаже и повторять даже сложные контуры обхода. А при применении системы из металлополимерной трубы USYSTEMS Stabil Pipe и аксиальных фитингов USYSTEMS легко решать задачи разводки и подключения инженерных систем внутридомового отопления и водоснабжения.

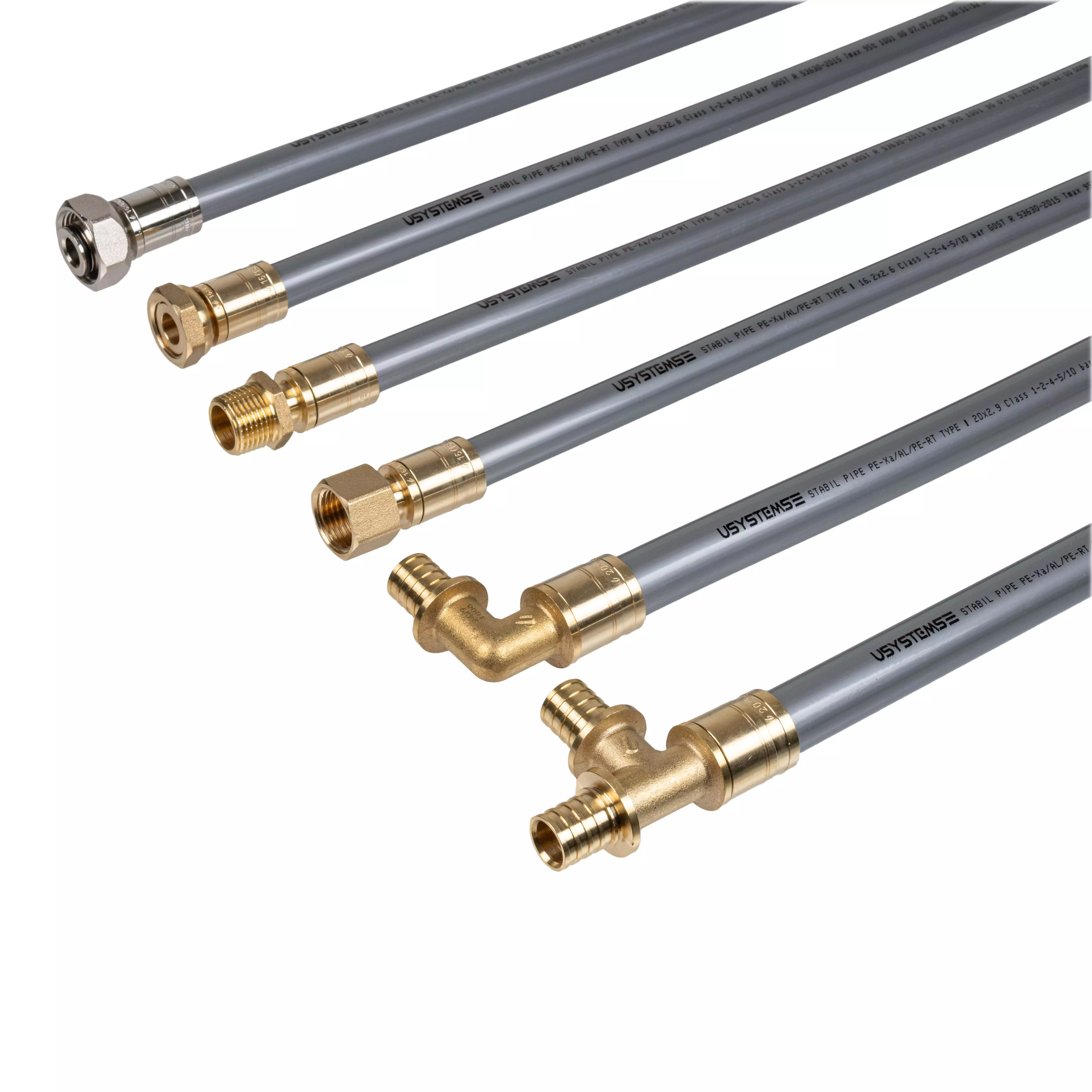

Монтаж металлополимерных труб Stabil Pipe с аксиальными фитингами USYSTEMS
Металлополимерная труба USYSTEMS Stabil Pipe PE-Xa / Al / PE-RT тип II – это удобное и надёжное решение для систем внутридомового отопления и водоснабжения, в том числе питьевого. А система из металлополимерной трубы USYSTEMS Stabil Pipe и аксиальных фитингов USYSTEMS удивляет своей универсальностью, простотой и удобством монтажа, а надёжность и долговечность просто впечатляет. Ниже представлена пошаговая инструкция по монтажу системы Stabil:
Необходимые материалы и инструмент для монтажа:
- Металлополимерная труба USYSTEMS Stabil Pipe PE-Xa / Al / PE-RT тип II.

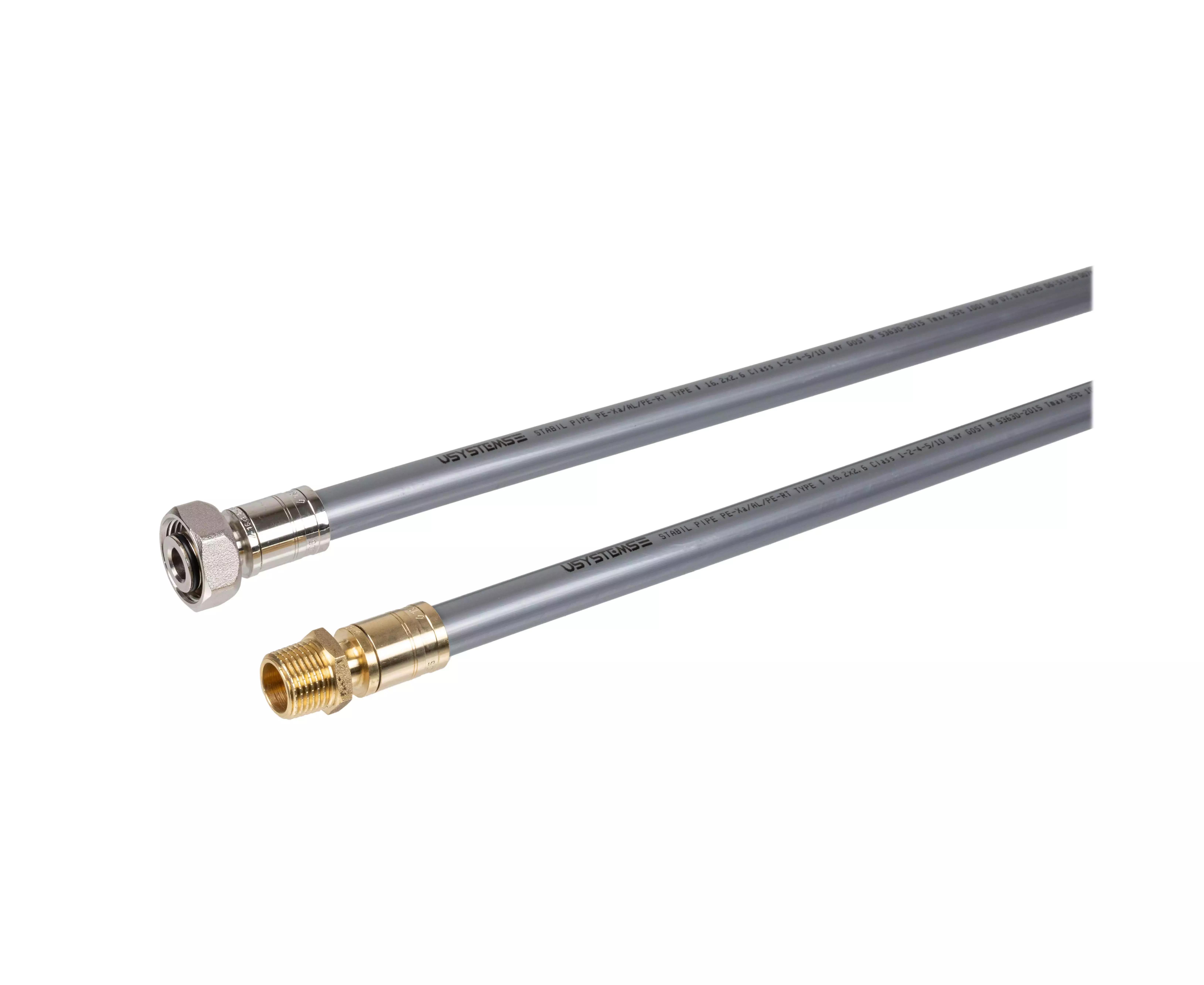

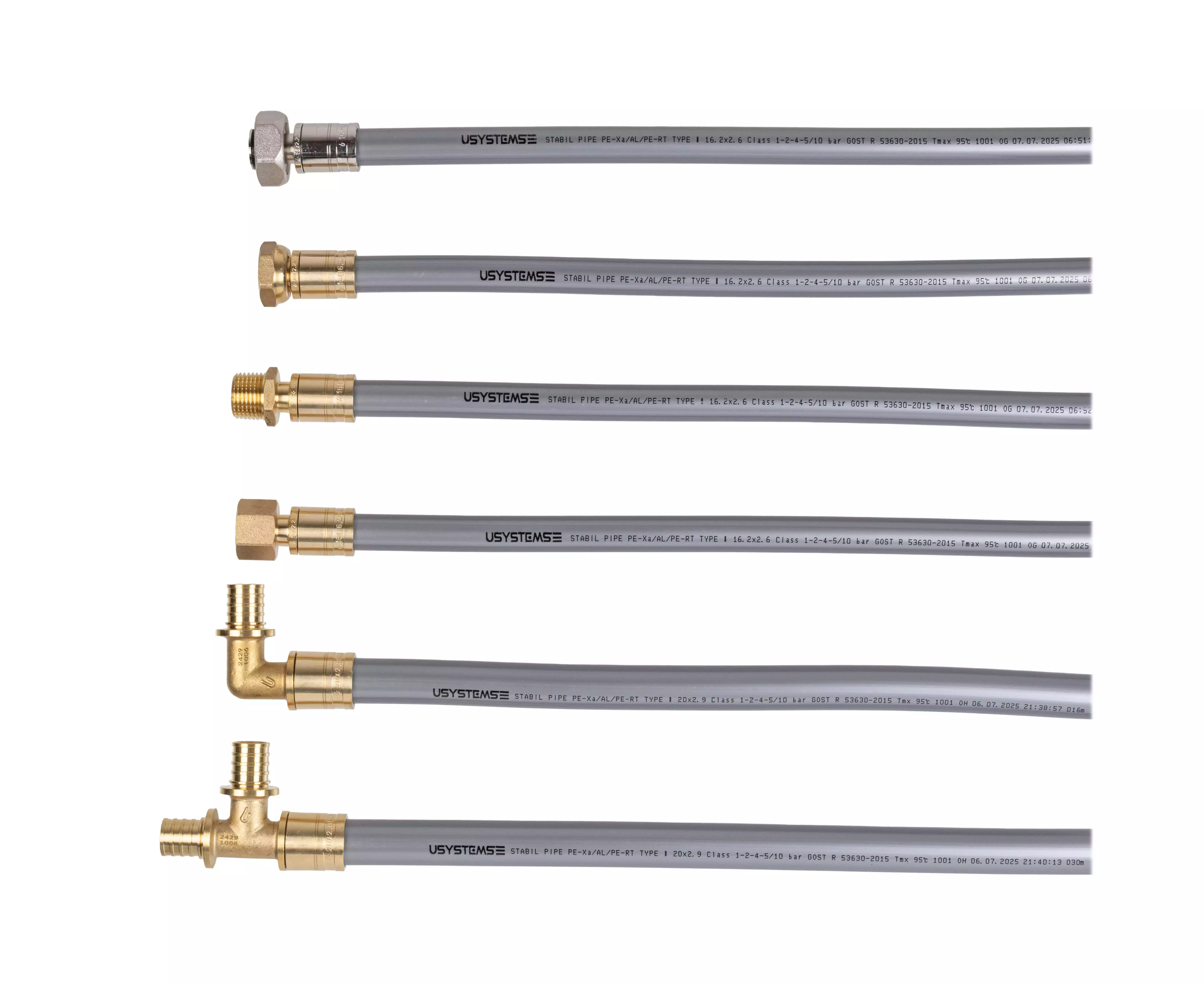

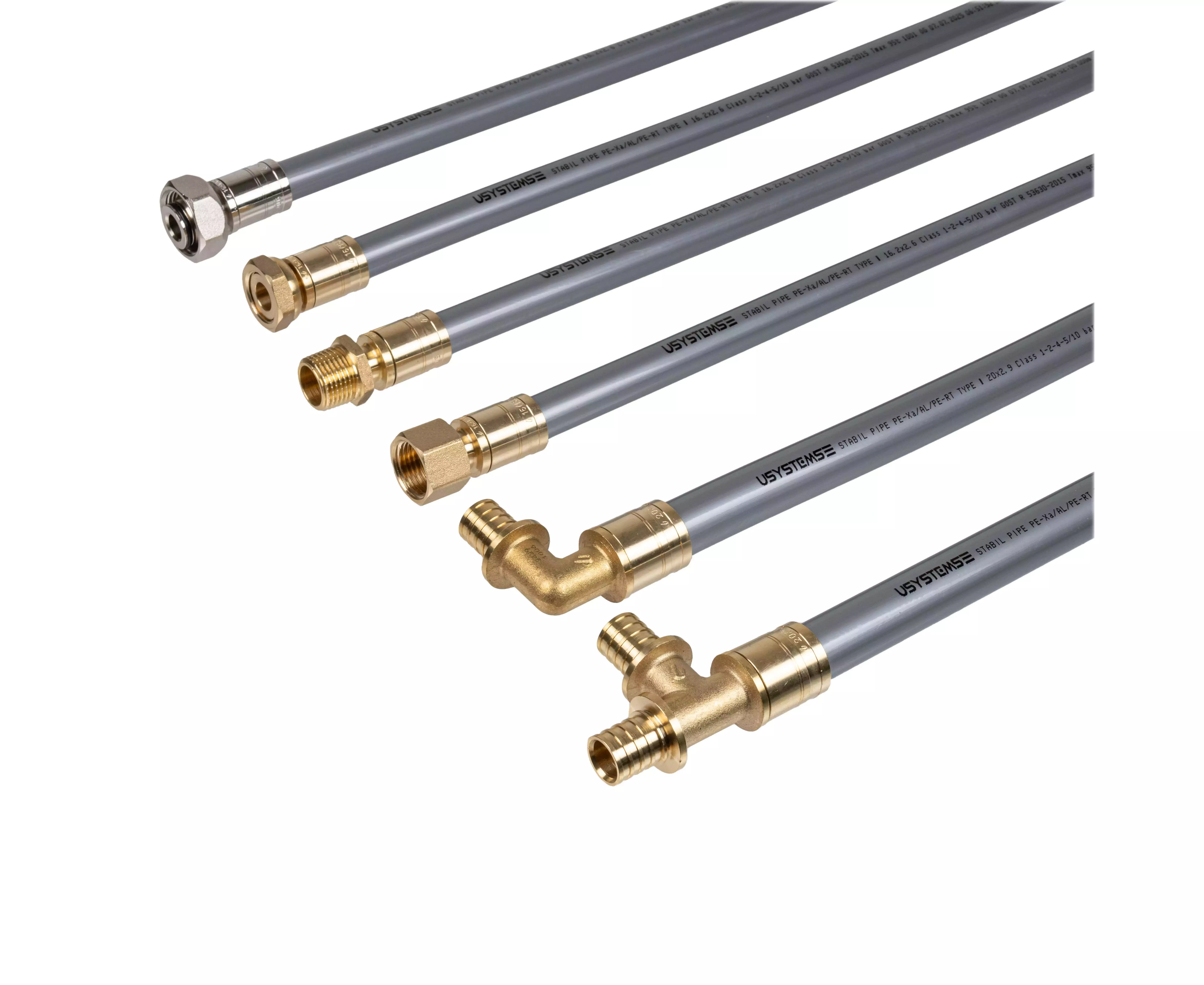

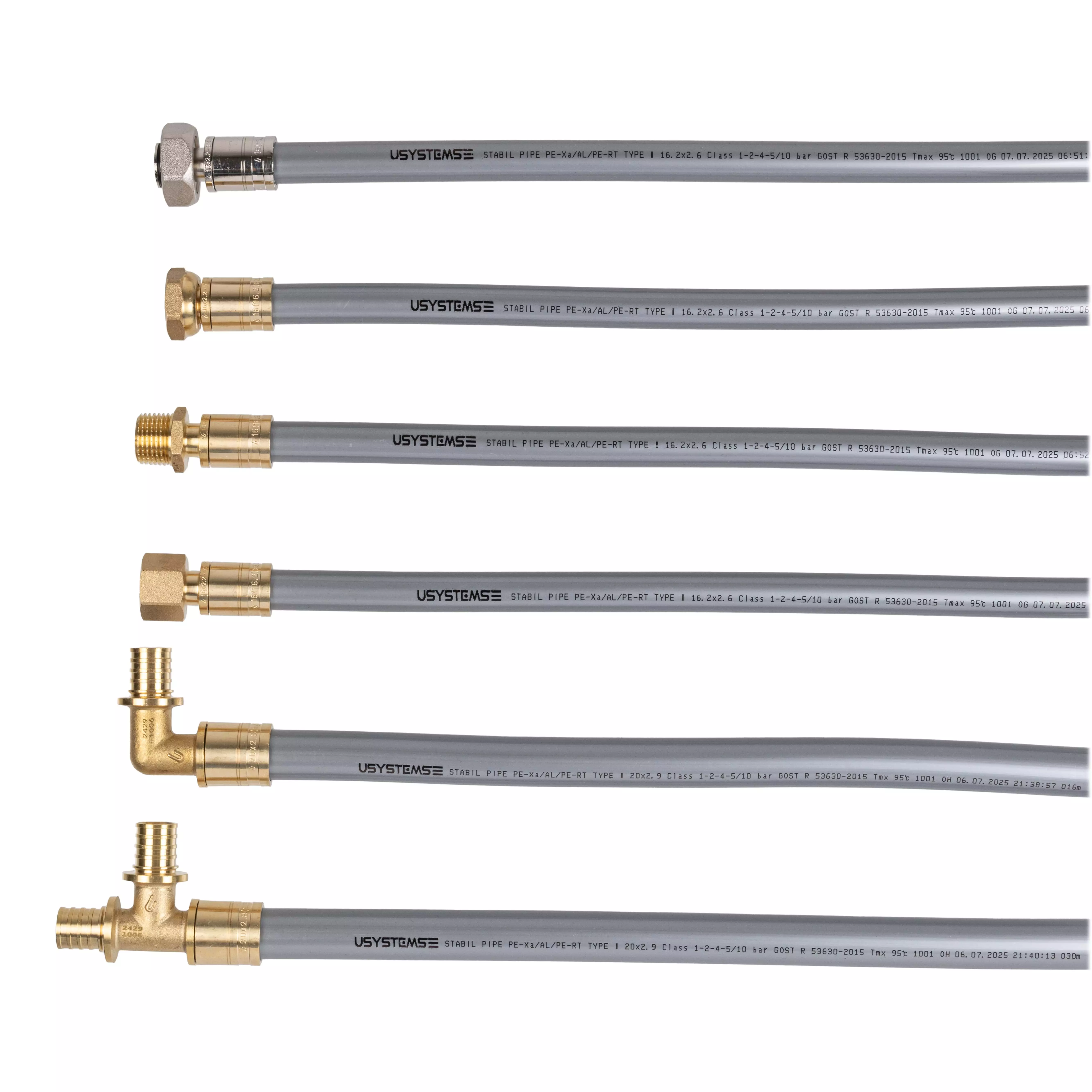

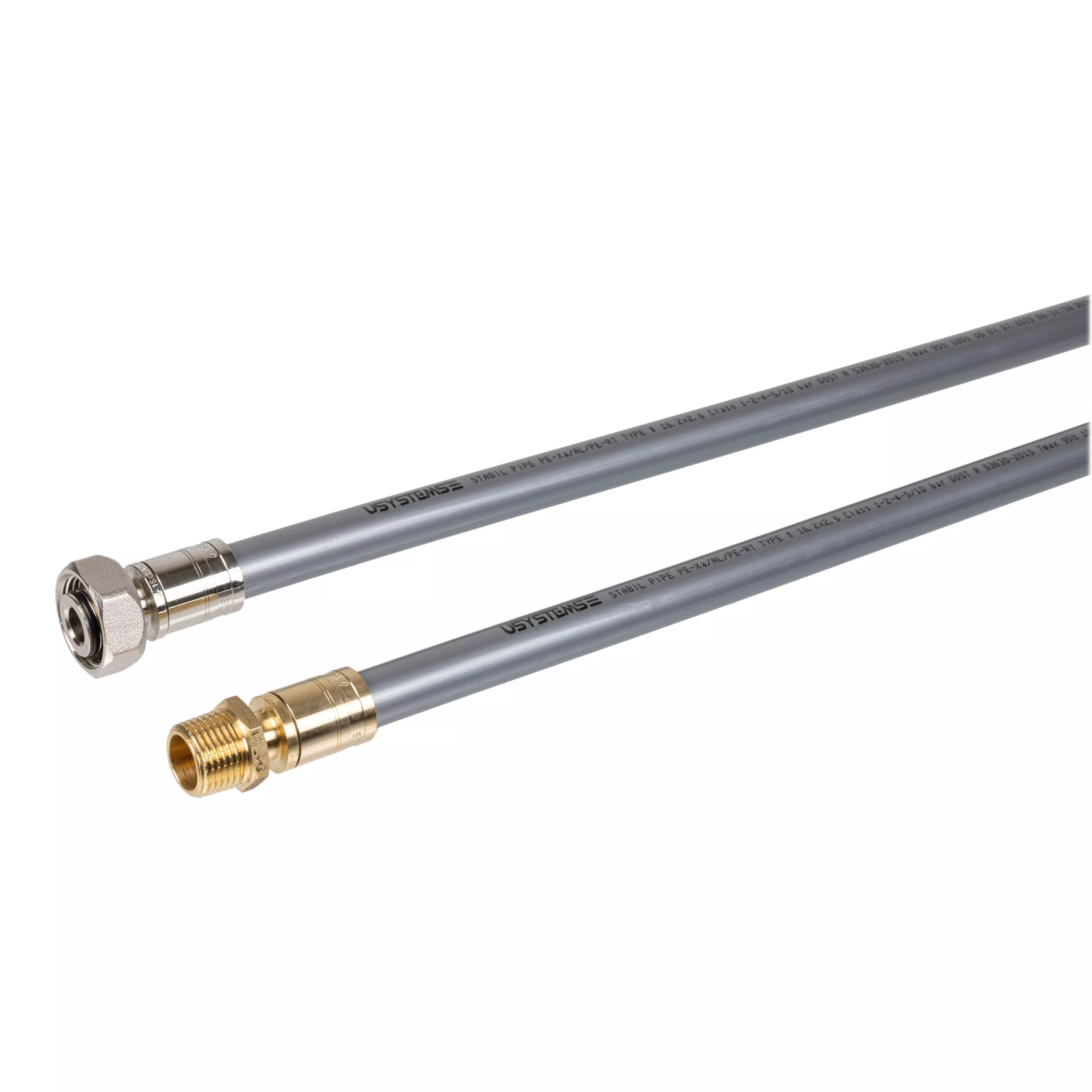

- Латунный аксиальный фитинг USYSTEMS под надвижную гильзу.
- Универсальная надвижная латунная гильза USYSTEMS.
- Ножницы для резки полимерных и металлопластиковых труб.
- Ручной расширительный инструмент USYSTEMS.
- Сегментная расширительная головка для труб USYSTEMS Stabil Pipe.
- Ручные гидравлические тиски для надвижных гильз USYSTEMS.
Подготовка инструмента для монтажа соединения системы Stabil
Перед началом монтажа соединения системы Stabil необходимо проверить и подготовить расширительный и пресс инструмент:
- Подберите сегментную расширительную головку для труб USYSTEMS Stabil Pipe для соответствующего диаметра и толщины стенки.
- Убедитесь, что расширительная головка не имеет повреждений и заусенцев на внешней поверхности расширительных губок.
- Проверьте наличие и при необходимости нанесите НЕБОЛЬШОЕ количество смазки на внутреннюю поверхность сегментной расширительной головки и выдвижного конуса расширительного инструмента. Недопустимо попадание смазки на внешнюю часть расширительной головки и внутреннюю часть трубы.
- Установите расширительную головку и сделайте пробное расширение: головка должна работать плавно и равномерно.
- Подберите фиксирующие губки тисков ручного гидравлического инструмента под соответствующий типоразмер фитинга.
- Установите губки тисков на вал, вставьте фиксатор и убедитесь, что тиски работают исправно.
Пошаговый монтаж трубы Stabil USYSTEMS
- Отрезаем трубу нужной длины. Обратите внимание, что концы трубы должны быть обрезаны под прямым углом к оси трубы. Это важно для получения качественного и надёжного соединения.
- Далее берём надвижную латунную гильзу Usystems и надеваем её на конец трубы с перпендикулярным срезом. С одной стороны внутри надвижной гильзы есть конусная часть, которая должна располагаться по направлению к фитингу, на который она будет надвигаться. Также на латунной гильзе есть информационный поясок с указанием типоразмера для удобства идентификации и номер производственного заказа. Поясок должен располагаться по направлению от фитинга.
- Берём ручной расширительный инструмент с подобранной расширительной головкой. Головку вставляем в проходное отверстие трубы до упора и начинаем производить расширение, латунная гильза при этом должна располагаться на расстоянии, которое минимально равно длине двух гильз. Первое расширение делаем, сводя рукоятки инструмента на 50% от всего хода рукоятки, второе на 75% и только при третьем и последующем расширении сводим рукоятки на 100%. После каждого расширения трубу нужно проворачивать на 30-40˚ вокруг оси, чтобы труба расширялась равномерно по всей длине окружности. Рекомендуется делать не менее 5 расширений, для оптимальной посадки трубы на фитинг.
- После расширения трубы необходимо вставить фитинг в расширенный конец трубы до специальных ограничительных выступов на штуцере фитинга. Фитинг не должен полностью проваливаться в трубу. Это недопустимо, так как это приведёт к дефекту соединения при надвижении гильзы на фитинг. Если фитинг полностью погрузился в трубу – это значит, что труба была излишне расширена. В данном случае необходимо вынуть фитинг из трубы и отрезать излишне расширенный участок, так как есть вероятность, что соединение будет не герметично. После удаления излишне расширенного участка повторяем процедуру расширения.
- Далее, устанавливаем соединение между губками гидравлических тисков в специальные пазы, которые предотвращают перекос соединения. С одной стороны в губку упирается фитинг, с другой стороны в губку упирается гильза. Фитинг упирается в паз губки специальной опорной поверхностью («юбкой»), а надвижная гильза торцевой частью. Начинаем надвигать гильзу на фитинг плавно «накачивая» гидравлические тиски до того момента, пока гильза полностью не надвинется на штуцер фитинга под действием губок. Сбрасываем давление для раздвижения тисков и извлекаем готовое соединение.
- Осматриваем получившееся соединение на предмет дефектов. Недопустимо образование зазоров между гильзой и фитингом, недопустимо образование перекосов гильзы относительно фитинга, они должны быть соосны. Если между гильзой и фитингом зазор, у гильзы перекос относительно фитинга или они не соосны, то необходимо изготовить соединение заново повторив полностью всю процедуру. Монтаж труб USYSTEMS Stabil Pipe с аксиальными фитингами USYSTEMS обеспечивает прочное, герметичное и долговечное соединение без использования уплотнительных материалов. Соблюдение технологии монтажа гарантирует надёжную работу системы в течение всего срока службы трубопровода.
Технические характеристики трубы Stabil Pipe от USYSTEMS
Диаметры и длины
- Наиболее популярные диаметры для отопления и водоснабжения: 16 и 20 мм.
- Для магистральных участков и вводных линий: 25 и 32 мм.

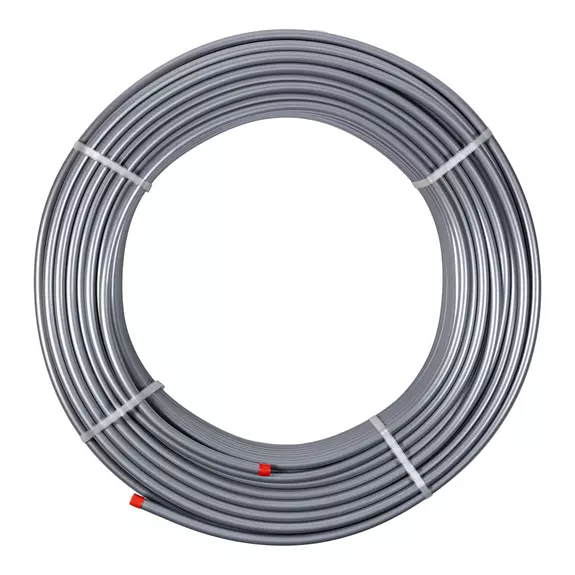

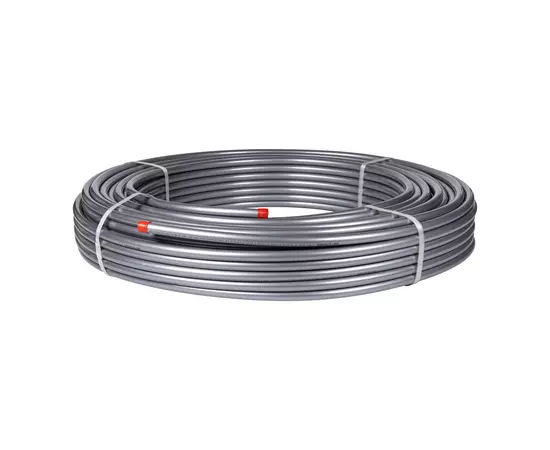

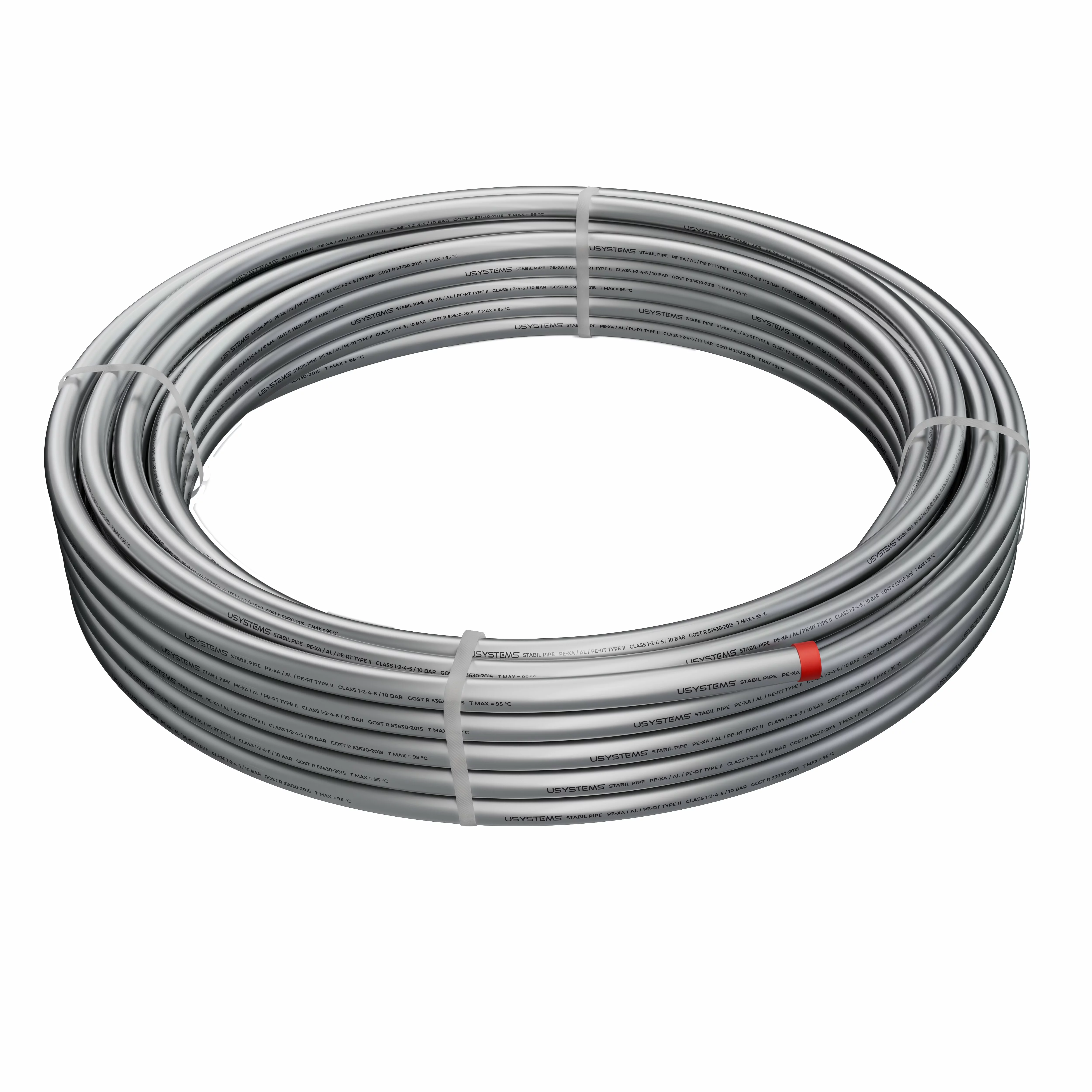

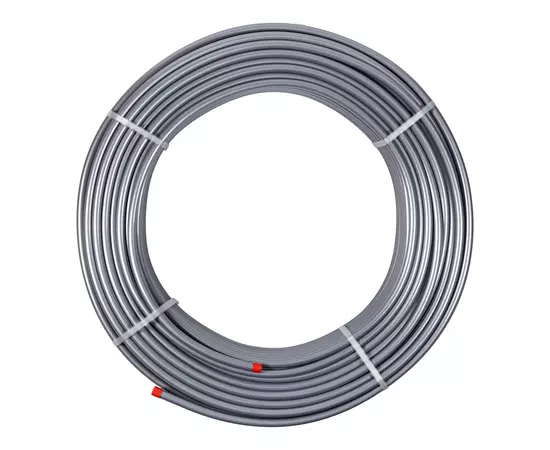

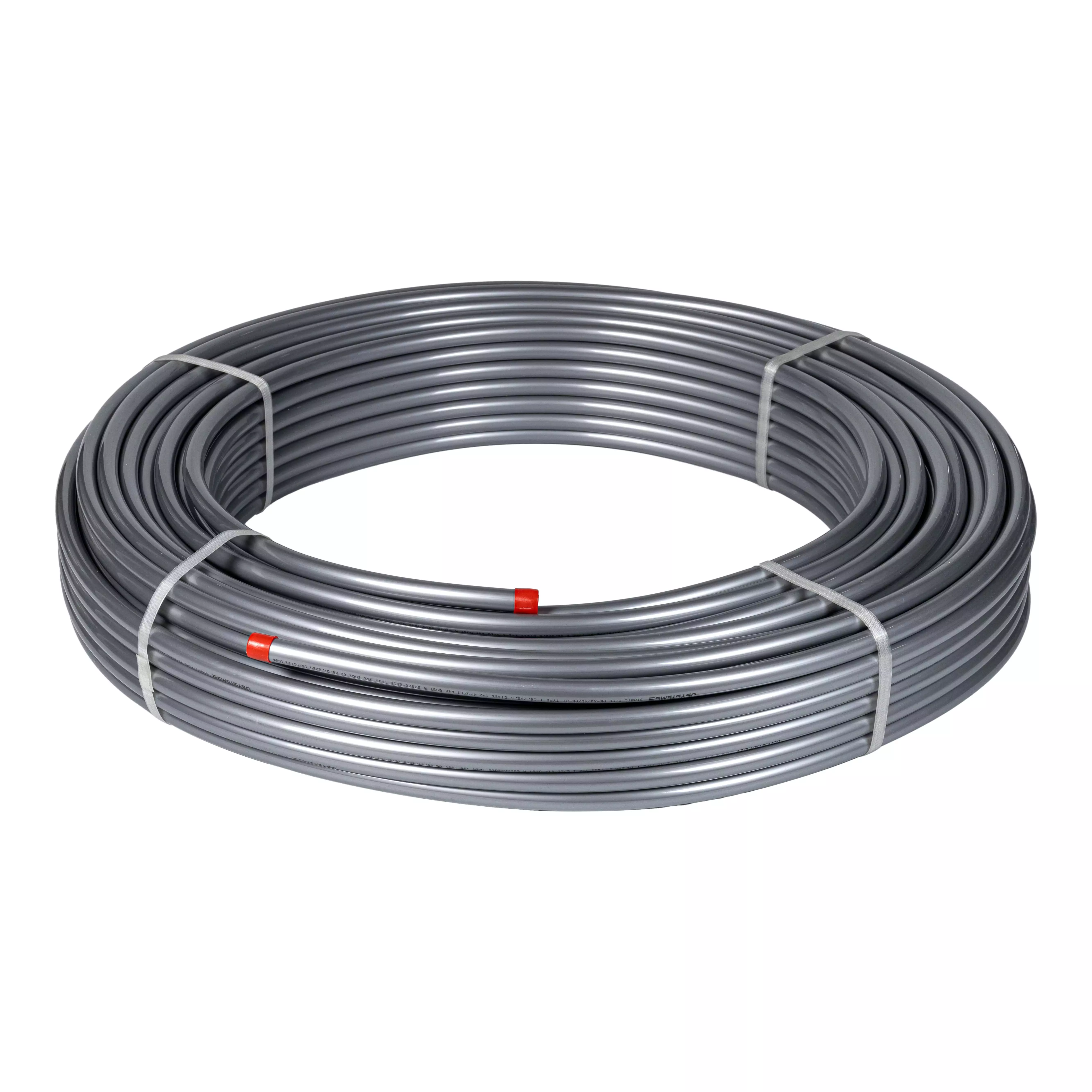

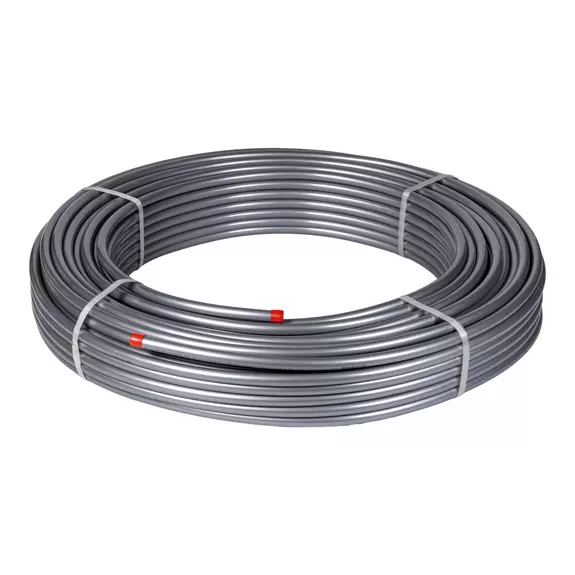

- Труба поставляется в бухтах различной длины с защитными заглушками, предотвращающие попадание пыли и загрязнений в трубу при транспортировке и монтаже.
Материалы и конструкция
Многослойная металлополимерная труба USYSTEMS Stabil Pipe PE-Xa / Al / PE-RT тип II состоит из:
- гибкого и прочного несущего слоя из сшитого полиэтилена РЕ-Ха по методу Энгеля;
- улучшенной высокопрочной клеевой основы, исключающей расслоение трубы и появление пузырей (волдырей, шишек);
- кислородонепроницаемого фиксирующего слоя из высококачественного тонкослойного алюминия, соединяемого лазерной сваркой, не повреждающей несущий слой;
- внешнего защитного слоя от механических повреждений из модифицированного полиэтилена PE-RT тип II.
Технические параметры трубы Стабил
- Максимальная рабочая температура: 95 °C
- Рабочее давление: 10 бар.
- Срок службы: до 50 лет по ГОСТ Р 53630‑2015.
- Рабочая среда: вода и 50% растворы гликолей.
- Классы применения: 1, 2, 4, 5 и ХВ по ГОСТ Р 53630‑2015.
- Полная совместимость с аксиальными фитингами USYSTEMS для применения в системах отопления и водоснабжения
Применение
- Радиаторное и напольное отопление.
- Горячее и холодное водоснабжение
- Питьевое и хозяйственное водоснабжение
- Системы охлаждения и циркуляции воды в промышленных сооружениях и коммерческих объектах.
