usystems коллектор ft с расходомерами стальной, выходы 9x3/4 евроконус '1ф

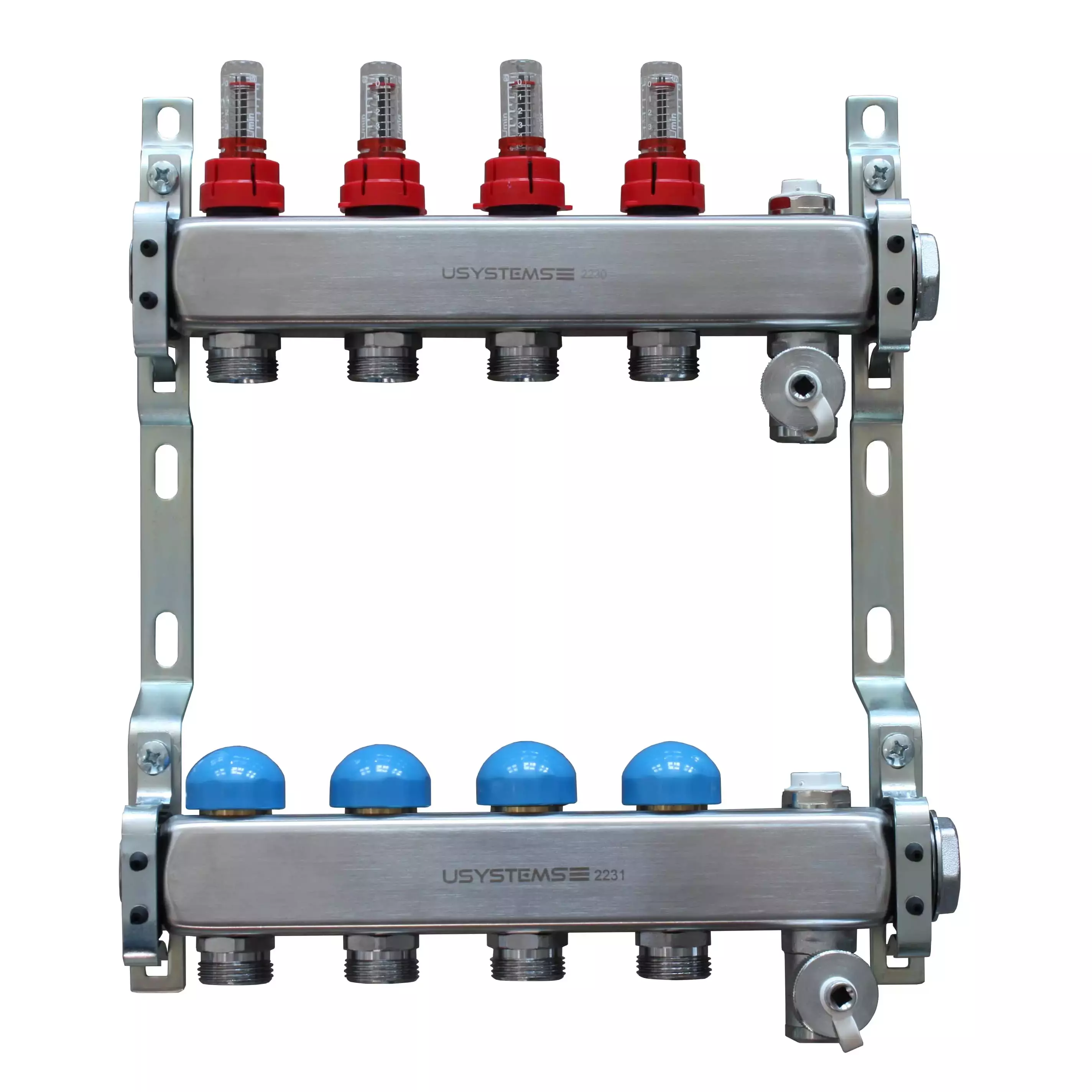

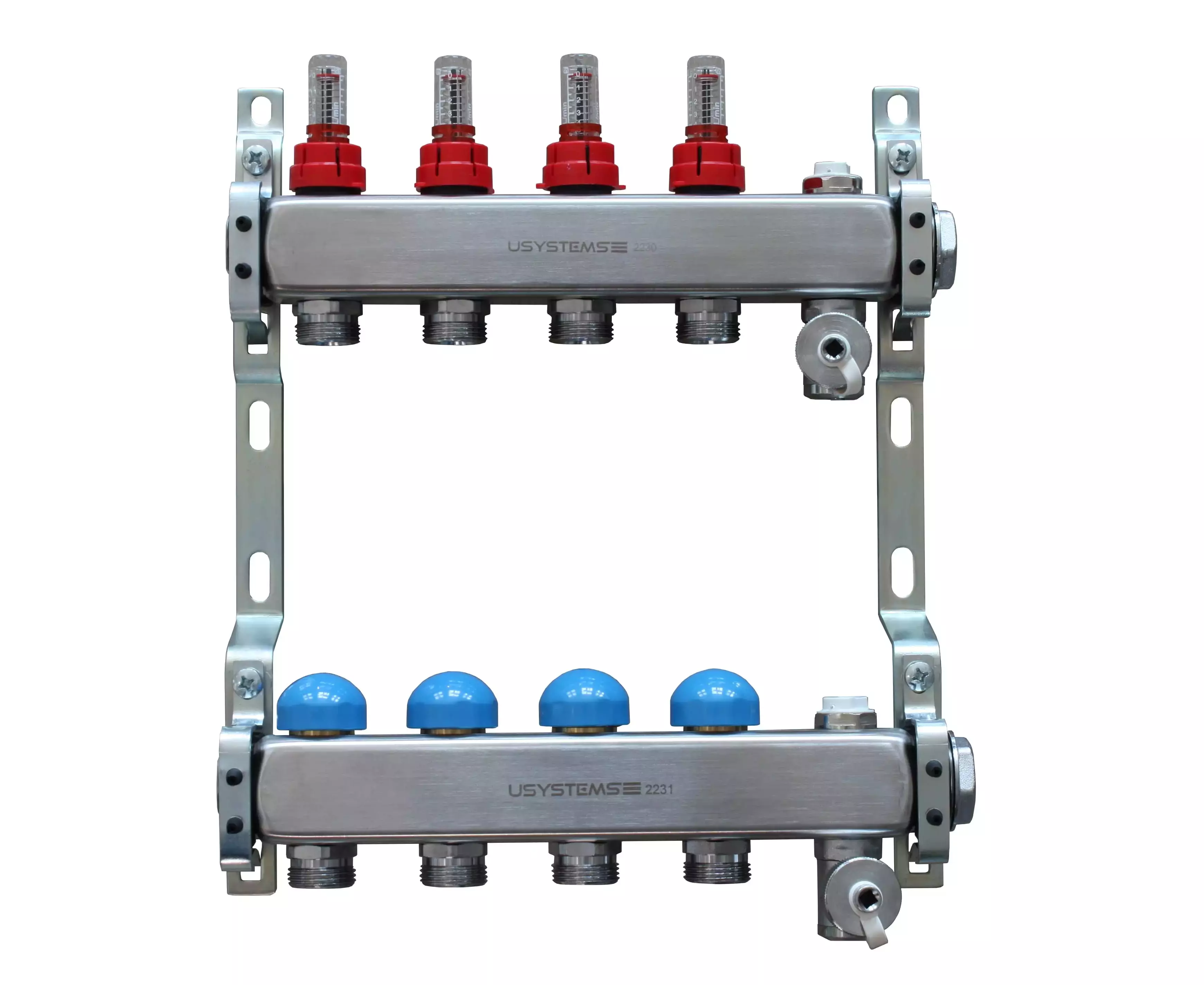

Предварительно собранный коллектор 1“ из нержавеющей стали AISI304 для применения в системах напольного отопления и охлаждения.
В комплект входят: подающий и обратный коллекторы с ручными воздухоотводчиками, два кронштейна со звукопоглощающими хомутами, два поворотных узла с выходами под шланг для заполнения/слива с заглушками 3/4“
Входы коллекторов выполнены с внутренней резьбой 1“ВР с возможностью правостороннего или левостороннего монтажа, при необходимости доукомплектовываются накидными гайками.
Подающий коллектор оснащен регулируемыми расходомерами из технополимера PPA со шкалой от 0 до 5 л/мин для балансировки расхода в каждой петле с возможностью полного закрытия петли (kvs=1,2 м³/ч).
Обратный коллектор оснащен регулировочными клапанами с маховичками для ручной регулировки и возможностью полного перекрытия петли (kvs=2,8 м³/ч), может быть оборудован исполнительными механизмами системы автоматического управления.
Монтаж
1. Закрепите коллектор;
2. Обрежьте трубы под прямым углом до необходимой длины;
3. При подключении к коллектору трубы должны быть надеты на штуцеры зажимных адаптеров до упора.
Балансировка осуществляется за счёт расходомеров на подающем коллекторе.
Заполнение и промывка системы, выпуск воздуха
• Коллекторы оснащены универсальными кранами для заполнения/слива/выпуска воздуха. Данные краны имеют свободно вращающиеся на 360º штуцеры с наружной резьбой 3/4".
• Поворот штока крана осуществляется с помощью его пробки или ключа для выпуска воздуха.
• Подключите шланг для заполнения системы к крану заполнения/слива/выпуска подающего коллектора, предварительно открутив с него пробку и откройте кран.
• Подключите шланг для промывки системы и выпуска воздуха к крану заполнения/слива/выпуска обратного коллектора, предварительно открутив с него пробку и откройте кран.
• Давление для заполнения системы – максимум 5 бар.
• Перекройте на коллекторах все петли кроме первой.
• Заполните первую петлю, дождавшись ее промывки и выпуска воздуха.
• Перекройте первую петлю, откройте вторую и заполните ее теплоносителем.
• Повторите эти шаги для всех остальных петель.
• Для выпуска воздуха в процессе эксплуатации нужно повернуть штуцер крана заполнения/слива/выпуска воздуха в удобную сторону (например, вверх), открутить его пробку, при необходимости подключить шланг, медленно открыть кран и, дождавшись, когда из системы перестанет выходить воздух, закрыть кран.
• Для опорожнения системы к кранам заполнения/слива/выпуска воздуха также подключаются шланги. Шланг на подающем коллекторе подключается к компрессору. Шланг от обратного коллектора служит для отвода теплоносителя в канализацию или любую емкость. Опорожнение системы производить также по одной петле.
Материал: нержавеющая сталь AISI304
Материал расходомеров: технополимер PPA
Диаметр коллектора: 1"
Диаметр выходов на петли: 3/4“НР Евроконус по DIN V 3838

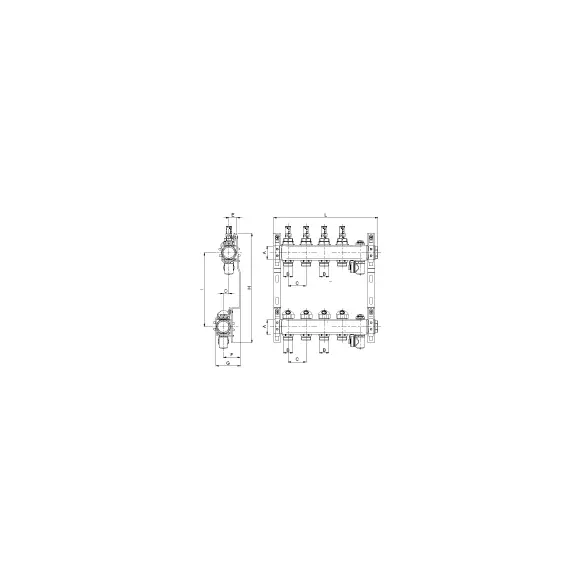

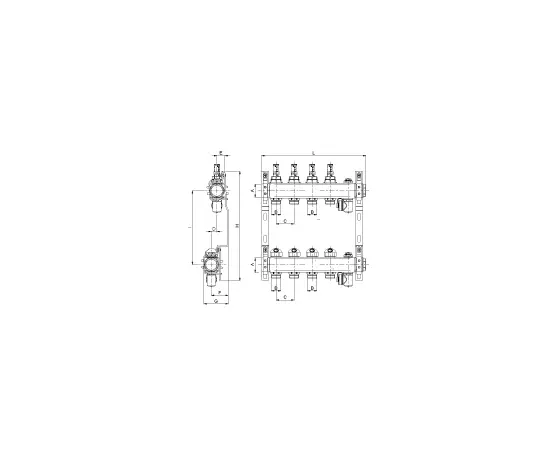

Расстояние между выходами: 50 мм
Расстояние между подающим и обратным коллекторами по высоте в осях 206 мм
kvs расходомера = 1,2 м³/ч
kvs регуливорочного клапана на обратном коллекторе = 2,8 м³/ч
Т макс. рабочая = 60 °С
P рабочее = 6 бар
