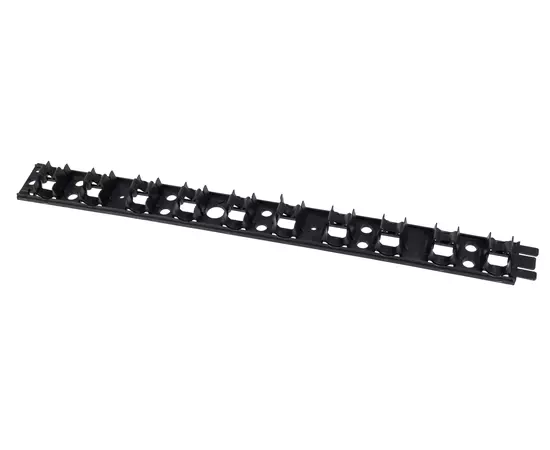

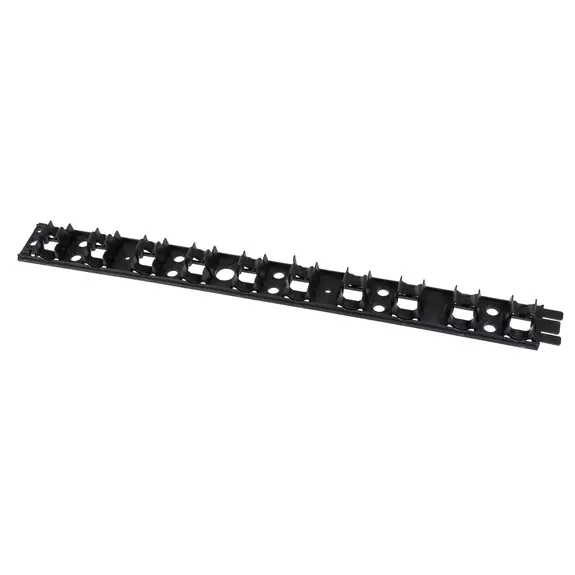

USYSTEMS трак фиксирующий для труб 16-20 мм, ц/ц 50 мм, l=500 мм
U-образная планка из полипропилена для крепления полимерных труб 16-20 мм. Крепится к рабочей поверхности, например, анкерами. Межосевое расстояние между фиксаторами 50 мм, длина тракам. Отдельные траки стыкуются между собой с помощью защёлки.
Фиксирующие траки USYSTEMS прикрепляются параллельно друг другу к нижележащему слою на расстоянии друг от друга макс. 1,5 м.
Крайние траки должны быть расположены на расстоянии от стены не менее 0,5 м. Если длина трака больше 1 м, рекомендуется предусмотреть дополнительные точки его крепления с шагом 50 см. В зависимости от геометрии пространства на 1 кв. м площади пола потребуется 0,75–1,00 м фиксирующего трака.
Укладка труб
Фиксирующие траки следует располагать с учетом конфигурации змеевика и расчетного шага труб. При выполнении этого необходимо выдерживать допустимый минимальный радиус изгиба. Трубы должны устанавливаться в фиксирующие траки под правильными углами.
Укладка может быть выполнена в виде змеевика, двойного змеевика или спирали. Для правильного целесообразно отметить подающие и обратные концы труб.
материал: полипропилен
для труб диаметром: 16-20 мм
межосевое расстояние: 50 мм
