Комплект системы управления для отопления и охлаждения
Многофункциональный, настраиваемый контроллер интеллектуального управления температурой подачи для многозонных систем отопления и охлаждения. Комплект разработан для применения преимущественно в системах поверхностного отопления и охлаждения, а также горячего водоснабжения, в коммерческих, административных и подобных зданиях.
Контроллер может работать в двух различных режимах в зависимости от настройки: «отопление и охлаждение» или только «отопление». Это делает его универсальным решением для всесезонного климат-контроля.
Ключевые особенности комплекта:
- Интеграция с системами BMS: Обеспечивает возможность удалённого управления и мониторинга в облачном сервисе, а также интеграцию с системой автоматизации здания («умный дом») по протоколу Modbus.
- Гибкость управления: Поддерживает автоматическое и принудительное переключение режимов «Тепло»/«Холод». Работает с комнатными термостатами TWL-9 24В (до 10 штук) для расчета точки росы и автоматического переключения тепло/холод.
- Масштабируемость: Возможно объединение нескольких контроллеров в каскад (1 ведущий + до 5 ведомых) для управления системами с большим количеством зон.

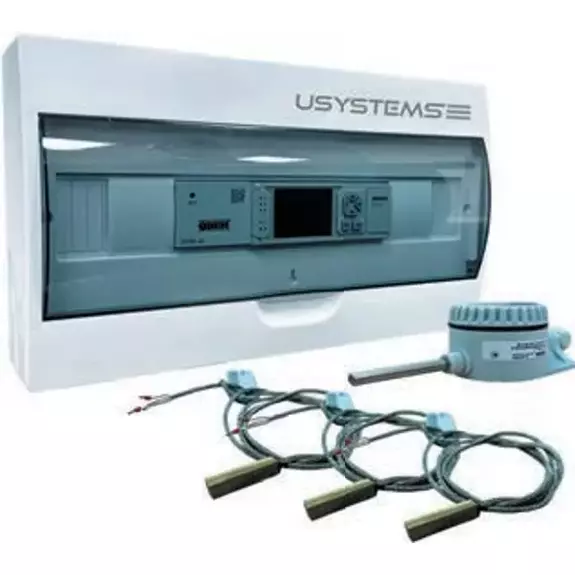

Состав комплекта:
- Контроллер с блоком питания и реле в сборе, в шкафу – 1 шт
- Датчик температуры теплоносителя – 3 шт
- Датчик температуры наружного воздуха – 1 шт
- Руководство пользователя
Область применения: Для систем отопления, охлаждения, горячего водоснабжения в коммерческих, административных и других зданиях.
Монтаж комплекта системы управления для отопления и охлаждения
Монтаж комплекта должен выполняться квалифицированными специалистами в соответствии с инструкцией производителя. Перед началом работ убедитесь, что питание отключено.
Основные этапы монтажа:
- Установка контроллера
Контроллер поставляется в сборе в монтажном шкафу. Шкаф необходимо закрепить на стене в легкодоступном месте с достаточным пространством для вентиляции и обслуживания.
- Подключение датчиков
Установите датчики температуры теплоносителя на подающем и обратном трубопроводах. Датчик наружной температуры разместите с северной стороны здания, вдали от прямых солнечных лучей и нагревательных приборов. Подключите датчики к соответствующим клеммам контроллера.
- Подключение к системе BMS (опционально)
Для интеграции с системой автоматизации здания подключите интерфейс RS-485 контроллера к соответствующей шине, используя экранированную «витую пару».
- Подключение питания 230В
Подключите питание 230В к соответствующим клеммам контроллера. Убедитесь в соответствии полярности и номинала напряжения.
- Настройка и ввод в эксплуатацию
После подключения питания выполните настройку режима работы («Отопление» или «Отопление/Охлаждение») и параметров зон. При необходимости настройте удалённый доступ через облачный сервис.
Рекомендации
- Для подключения датчиков используйте экранированный кабель, особенно при прохождении его рядом с силовыми линиями.
- При создании каскада контроллеров настройте один из них как «ведущий», а остальные — как «ведомые».
- Перед запуском системы проверьте правильность подключения всех датчиков и исполнительных устройств.
