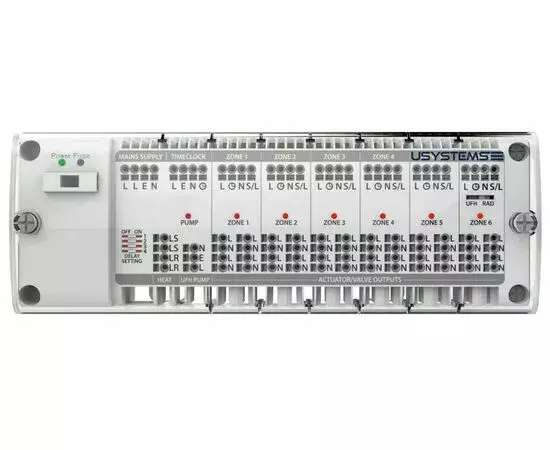

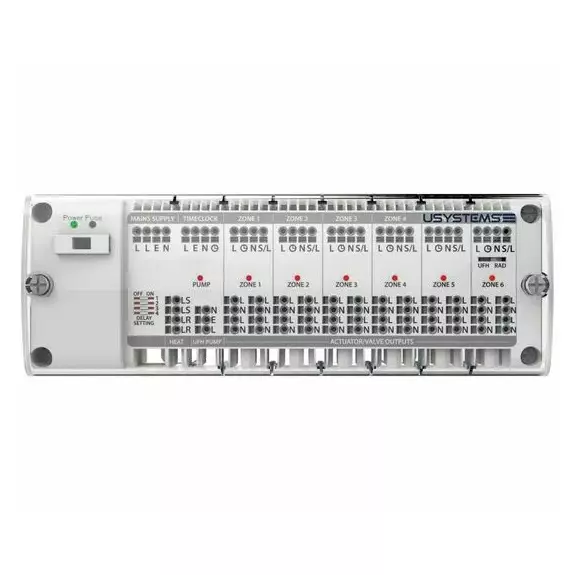

Контроллер CW-6 230V предназначен для управления системами отопления с термостатами USYSTEMS на 230В. Устройство рассчитано на 6 независимых зон.
С помощью CW-6 можно управлять любым приводом или клапаном, для работы которого требуется сигнал 230В переменного тока. Для трехходовых клапанов и клапанов с сигналом закрытия требуется переключающее реле.
Контроллер оснащен выходом без напряжения для управления котлом или другим источником тепла, а также встроенным реле насоса для систем теплого водяного пола.
Зона радиаторного отопления
Зоны 1–5 предназначены для теплого водяного пола, а зону 6 можно переключить в режим радиатора с помощью переключателя UFH/RAD.
В положении RAD зона 6 работает изолированно: при запросе отопления активируется выход на клапан радиатора, но реле котла и насоса не включаются. В положении UFH зона 6 работает как зона теплого водяного пола с активацией реле котла и насоса.
Дополнительные функции
Задержка реле котла и насоса — позволяет установить временную задержку перед активацией реле котла и насоса. Настройка выполняется переключателями на 1, 2 или 3 минуты.
Профилактическое включение насоса — при длительном бездействии (более 24 часов) насос может выйти из строя. Функция профилактического включения запускает насос на 1 минуту, если за последние сутки не было запросов от термостатов. Реле котла при этом не активируется.
Защита и индикация
Контроллер оснащен предохранителем на 5А, который защищает все выходы 230В. При перегорании предохранителя загорается красный индикатор Fuse.
Правила установки
Установка оборудования должна выполняться квалифицированным электриком. Перед подачей питания необходимо полностью изучить инструкцию.
Снятие крышки и крепление
Для снятия прозрачной передней крышки поверните два винта на 90 градусов против часовой стрелки. Контроллер можно закрепить на стене через отверстия на задней панели или установить на DIN-рейку.
Подключение питания
Питание подключается к клеммам:
- L — фаза 230В
- N — ноль
- E — земля
Контроллер должен быть защищен предохранителем на 5А.
Подключение термостатов и приводов
К каждой зоне подключается термостат (клеммы L, N, S/L). Выход зоны позволяет подключить до 4 приводов на 230В. Для каждого привода предусмотрены клеммы L и N.
Кабели фиксируются с помощью кабельных зажимов. Для многожильных кабелей перед подключением рекомендуется скрутить жилы.
Подключение реле насоса и котла
Реле насоса — выход 230В для управления насосом теплого водяного пола. Клеммы: L (фаза), N (ноль), E (земля).
Реле котла — выход без напряжения (сухой контакт). Клеммы LS и LR. При наличии запроса на отопление питание с LS подается на LR.
Замена предохранителя
При перегорании предохранителя индикатор Fuse загорается красным. Для замены снимите держатель предохранителя, установите новый предохранитель на 5А и верните держатель на место.
