Базовый комплект для промышленного коллектора Magna
Базовый комплект USYSTEMS предназначен для сборки и крепления промышленного коллектора Magna. Комплект включает все необходимые элементы для монтажа коллекторной группы в системах снеготаяния и напольного отопления больших площадей.
В состав комплекта входят кронштейны, контрольно-измерительные приборы, вентили для заполнения и слива системы, а также крепёжные материалы.

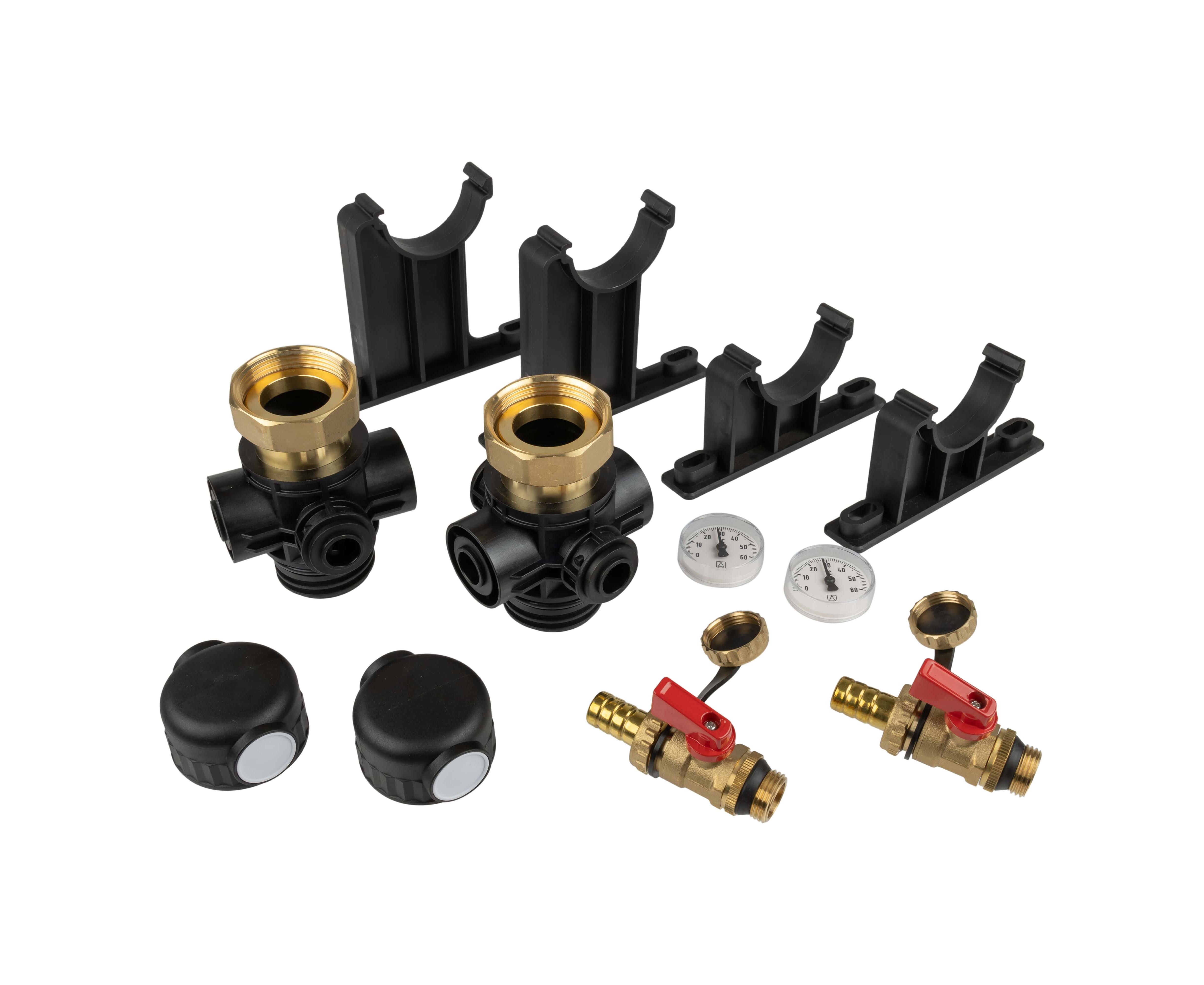

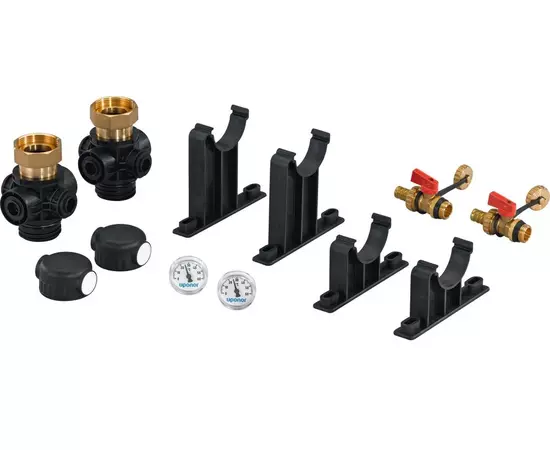

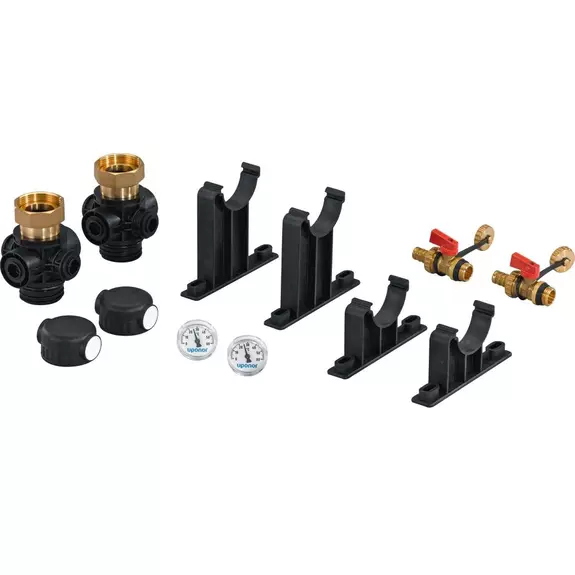

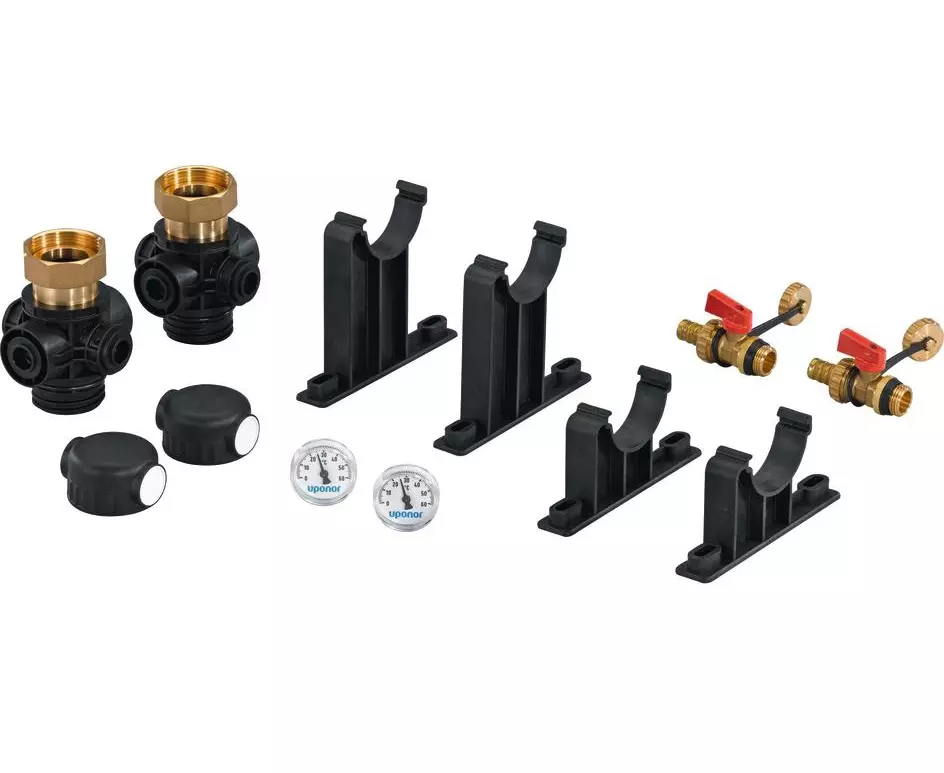

Состав базового комплекта:
- 2 коротких кронштейна
- 2 длинных кронштейна
- 2 латунных вентиля для заполнения и слива системы
- 2 термометра (диапазон измерения 0-60°C)
- 2 заглушки
- 2 резьбовых соединительных элемента с накидной гайкой
- Комплект крепежа: 8 шурупов 6×60 мм, 8 пластиковых анкеров 8×40 мм, 2 плоские прокладки 44×32×2 мм
Назначение компонентов:
- Кронштейны (короткие и длинные). Обеспечивают надёжное крепление коллектора к стене. Глубина длинного кронштейна с установленным коллектором — 140 мм.
- Вентили для заполнения и слива. Позволяют наполнять систему теплоносителем и сливать его при обслуживании.
- Термометры (0-60°C). Контроль температуры подающего и обратного трубопроводов.
- Резьбовые соединительные элементы с накидной гайкой. Для подключения магистральных труб к коллектору.
- Заглушки. Для герметизации неиспользуемых торцевых выходов коллектора.
Область применения:
- Монтаж промышленного коллектора Magna в системах снеготаяния
- Монтаж промышленного коллектора Magna в системах напольного отопления больших площадей
Монтаж базового комплекта для коллектора Magna
Базовый комплект используется при установке промышленного коллектора Magna. Монтаж выполняется в техническом помещении с плюсовой температурой (котельная, тепловой узел).
Этапы монтажа
-
Крепление кронштейнов
Закрепите короткие и длинные кронштейны на стене с помощью шурупов 6×60 мм и пластиковых анкеров 8×40 мм, входящих в комплект. Соблюдайте горизонтальный уровень. Длинные кронштейны имеют глубину 140 мм с установленным коллектором.
-
Установка коллектора
Зафиксируйте сегменты промышленного коллектора Magna на кронштейнах. Подающий и обратный коллекторы крепятся на свои места.
-
Подключение резьбовых элементов
Используйте резьбовые соединительные элементы с накидной гайкой для подключения магистральных труб к коллектору. Установите плоские прокладки 44×32×2 мм для герметизации соединений.
-
Установка контрольно-измерительных приборов
Вкрутите термометры (0-60°C) в соответствующие посадочные места на коллекторе. Установите вентили для заполнения и слива системы.
-
Герметизация торцов
Установите заглушки на неиспользуемые торцевые выходы коллектора.
Рекомендации
- Используйте динамометрический ключ для затяжки резьбовых соединений
- После сборки проведите опрессовку системы для проверки герметичности
