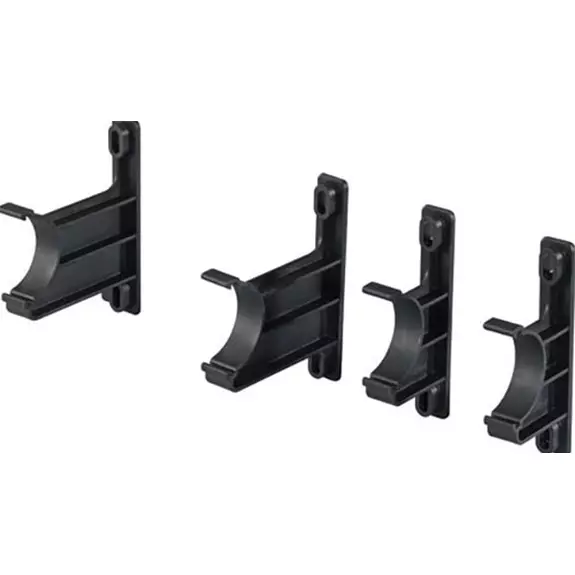

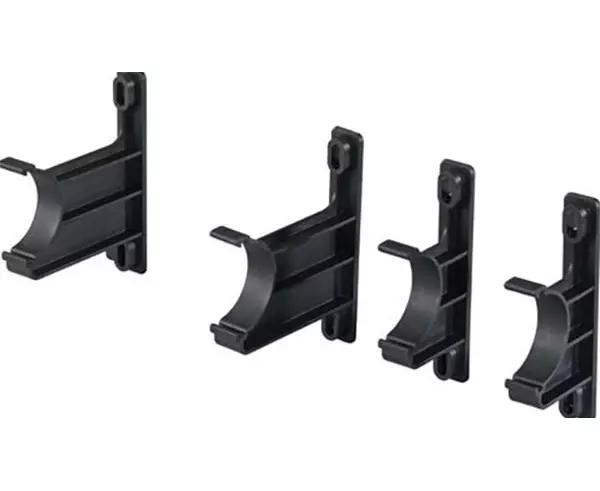

Комплект кронштейнов для промышленного коллектора Magna
Комплект кронштейнов USYSTEMS предназначен для монтажа промышленного коллектора Magna. Кронштейны обеспечивают надёжное крепление коллектора к стене в технических помещениях (котельная, тепловой узел).
В комплект входят все необходимые элементы для установки: кронштейны и крепёжные материалы.
Состав комплекта:
- 2 коротких кронштейна
- 2 длинных кронштейна
- Комплект крепежа: 8 шурупов 6×60 мм, 8 пластиковых анкеров 8×40 мм
Количество комплектов в зависимости от числа петель:
Для правильного крепления коллектора используйте следующее количество комплектов кронштейнов:
- 2–5 петель — 1 комплект (2 пары кронштейнов)
- 6–9 петель — 2 комплекта (4 пары кронштейнов)
- 10–14 петель — 3 комплекта (6 пар кронштейнов)
- 15–19 петель — 4 комплекта (8 пар кронштейнов)
- 20 петель — 5 комплектов (10 пар кронштейнов)
Особенности:
- Два типоразмера кронштейнов. Короткие и длинные кронштейны обеспечивают правильное позиционирование подающего и обратного коллекторов.
- Оптимальная глубина монтажа. Глубина длинного кронштейна с установленным коллектором составляет 140 мм.
- Все необходимое в комплекте. Кронштейны поставляются с шурупами и анкерами — не требуется докупать крепёж.
Применение:
- Монтаж промышленного коллектора Magna в системах снеготаяния
- Монтаж промышленного коллектора Magna в системах напольного отопления больших площадей
Монтаж комплекта кронштейнов для коллектора Magna
Кронштейны используются для крепления промышленного коллектора Magna при монтаже системы снеготаяния или напольного отопления.
Этапы монтажа
-
Разметка
Выполните разметку на стене в соответствии с расположением подающего и обратного коллекторов, количеством необходимых кронштейнов на коллекторную группу. Учитывайте, что глубина длинного кронштейна с установленным коллектором составляет 140 мм. Важно сделать отступы между кронштейнами таким образом, чтобы кронштейны не попадали в точку ответвления коллектора. Соблюдайте горизонтальный уровень при разметке.
-
Сверление отверстий
Просверлите отверстия диаметром 8 мм в соответствии с разметкой. Глубина отверстий должна соответствовать длине анкеров.
-
Установка анкеров
Вставьте пластиковые анкеры 8×40 мм в просверленные отверстия.
-
Крепление кронштейнов
Приложите кронштейны к стене и зафиксируйте их шурупами 6×60 мм. Соблюдайте горизонтальный уровень при установке.
-
Установка коллектора
Зафиксируйте сегменты промышленного коллектора Magna на кронштейнах. При необходимости используйте дополнительные крепления.
Рекомендации
- Убедитесь в надёжности крепления — стена должна выдерживать вес коллектора, заполненного теплоносителем
- Количество кронштейнов должно соответствовать количеству петель коллектора
- Используйте строительный уровень для точной установки
