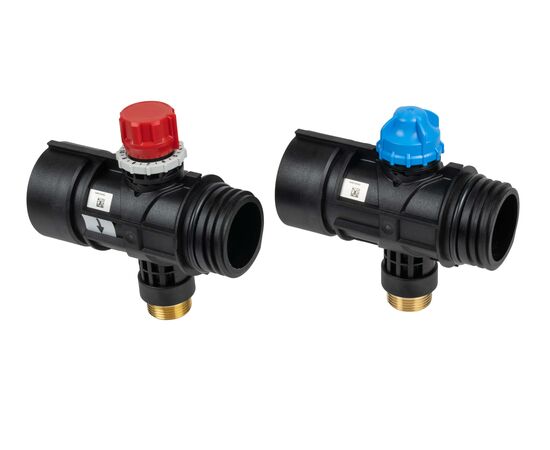

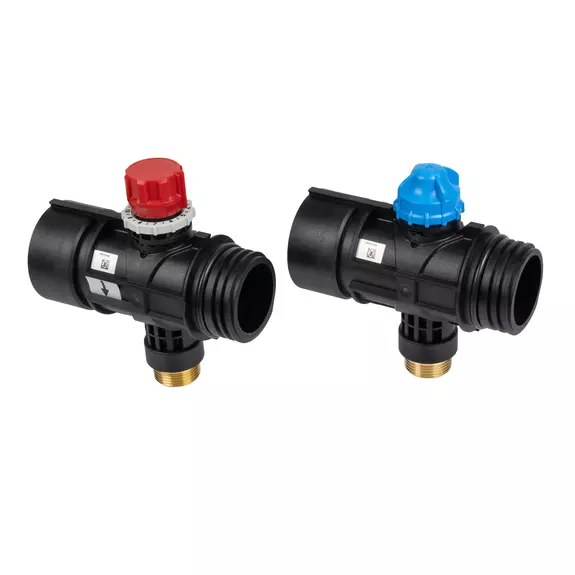

Сегмент промышленного коллектора Magna с подключением трубы 25 мм для систем снеготаяния
Промышленный коллектор Magna — это модульное решение для распределения теплоносителя в системах снеготаяния больших площадей. Данная модификация сегмента оснащена встроенными зажимными адаптерами для прямого подключения труб диаметром 25 мм.
Коллектор Magna изготавливается из полиамида, армированного стекловолокном. Материал обеспечивает высокую прочность, устойчивость к коррозии и долговечность при работе в системах снеготаяния.
Прямое подключение трубы 25 мм
Сегменты оснащены готовыми зажимными адаптерами для трубы 25×2,3 мм. Это упрощает монтаж и сокращает количество соединений — труба фиксируется непосредственно в коллекторе без дополнительных переходников.
Модульность и масштабирование
Коллектор Magna собирается из отдельных сегментов. Вы можете начать с 2 петель и постепенно расширять систему до 20. Сегменты соединяются между собой резьбовыми элементами с накидными гайками. Расстояние между осями выходов — 100 мм.
Для крепления коллектора используйте кронштейны (короткие и длинные). Необходимое количество пар кронштейнов зависит от числа петель:
- 2–5 петель — 2 пары кронштейнов
- 6–9 петель — 3 пары кронштейнов
- 10–14 петель — 4 пары кронштейнов
- 15–19 петель — 5 пар кронштейнов
- 20 петель — 6 пар кронштейнов
Балансировка в зависимости от комплектации сегмента
- Балансировочный клапан. Ручная настройка расхода по каждой петле. Возможность добавления расходомера для визуального контроля.
- Расходомер. Настройка и визуальный контроль расхода теплоносителя в диапазоне 4–20 л/мин.
Область применения:
- Системы снеготаяния автомобильных дорог и подъездных путей
- Пандусы и эстакады
- Погрузочные площадки и логистические центры
- Многоуровневые парковки и открытые стоянки
Монтаж сегментов коллектора Magna с адаптером 25 мм
Монтаж коллектора Magna выполняется стационарно на кронштейнах в техническом помещении с плюсовой температурой (котельная, тепловой узел) или утепленной нише на улице.
Этапы монтажа
- Сборка коллектора из сегментов
Сегменты соединяются между собой с помощью резьбовых соединительных элементов с накидной гайкой (входят в базовый комплект). Максимальное количество сегментов — до 20.
- Крепление коллектора
Для монтажа используйте кронштейны (короткие и длинные), которые входят в базовый комплект (2 пары). Глубина установки длинного кронштейна — 140 мм. Крепление осуществляется с помощью шурупов и пластиковых анкеров (в комплекте). Необходимое количество кронштейнов определяйте по таблице ниже:
- 2–5 петель — 2 пары кронштейнов
- 6–9 петель — 3 пары кронштейнов
- 10–14 петель — 4 пары кронштейнов
- 15–19 петель — 5 пар кронштейнов
- 20 петель — 6 пар кронштейнов
- Подключение труб 25 мм

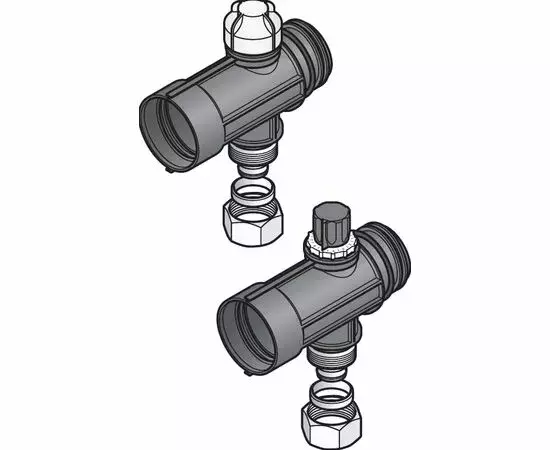

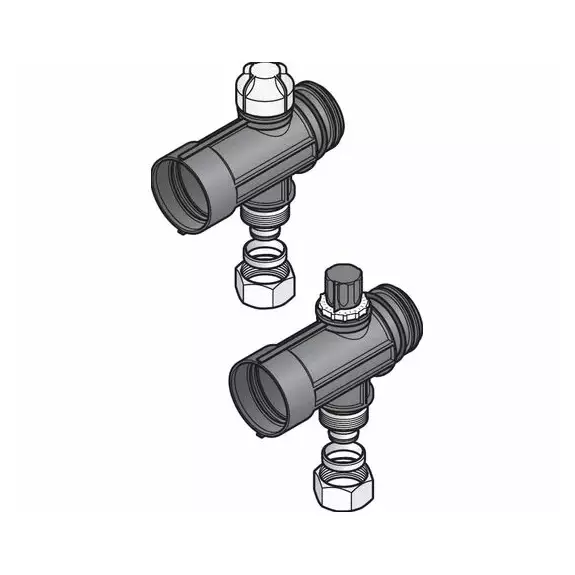

Труба 25×2,3 мм подключается непосредственно к коллектору через встроенные зажимные адаптеры:
- Отрежьте трубу под прямым углом и снимите фаску
- Наденьте фиксирующее кольцо на трубу
- Вставьте трубу в штуцер до упора
- Наденьте фиксирующее кольцо на штуцер, зафиксировав соединение
- Подключение к источнику тепла
Вход коллектора подключается через базовый комплект, который включает резьбовые соединительные элементы с накидной гайкой. Для подключения к системе используйте шаровые краны G 1 1/2".
- Установка контрольно-измерительных приборов
В базовый комплект входят термометры (0–60°C), манометр, вентили для заполнения и слива, а также заглушки.
Испытания под давлением (опрессовка)
После подключения петель к коллектору система должна быть опрессована:
- Поддерживайте давление в системе 6 бар в течение 2 часов
- Падение давления не должно превышать 0,2 бар
