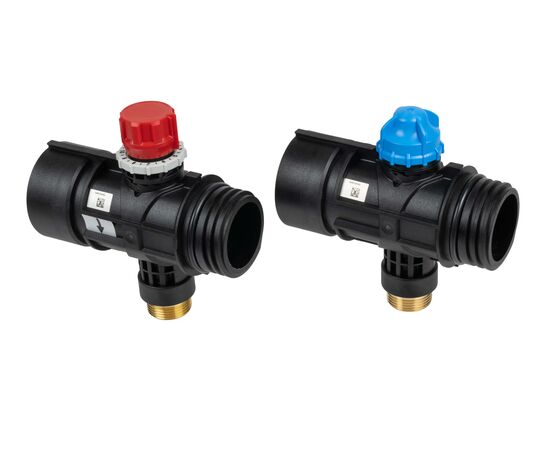

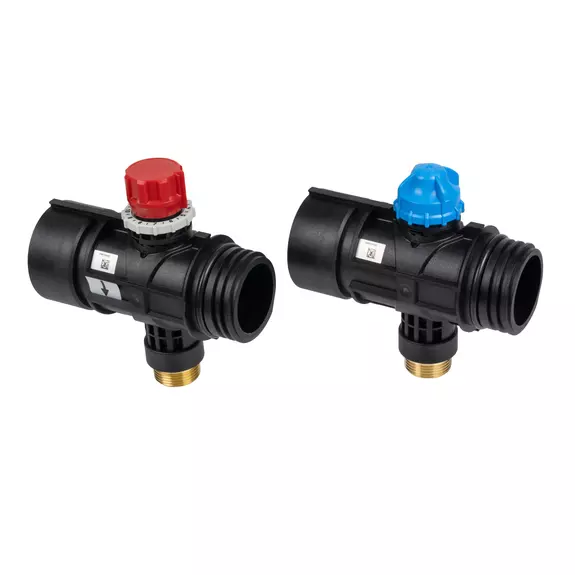

Сегмент промышленного коллектора Magna для систем снеготаяния
Промышленный коллектор Magna — это профессиональное решение для распределения теплоносителя в системах снеготаяния больших площадей. Модульная конструкция позволяет собрать коллекторную группу под любой объект: от небольшого пандуса до футбольного поля или многоуровневой парковки.
Коллектор Magna изготавливается из полиамида, армированного стекловолокном. Этот материал обеспечивает высокую механическую прочность и устойчивость к рабочим нагрузкам при минимальном весе конструкции.
Почему коллектор Magna подходит для снеготаяния?
- Работа с низкотемпературными теплоносителями. Системы снеготаяния работают при температуре 25–60°C — коллектор Magna полностью перекрывает потребности.
- Устойчивость к незамерзающим жидкостям. Материал коллектора совместим с водными растворами пропиленгликоля и этиленгликоля, которые используются в наружных системах снеготаяния.
- Долговечность. Армированный стекловолокном полиамид не подвержен коррозии, выдерживает перепады температур и давления.
Модульность и масштабирование
Коллектор Magna собирается из отдельных сегментов. Вы можете начать с 2 петель и постепенно расширять систему до 20. Сегменты соединяются между собой резьбовыми элементами с накидными гайками — никакой сварки или специального инструмента.
Расстояние между выходами — 100 мм, что обеспечивает удобный монтаж и обслуживание.
Для крепления коллектора используйте кронштейны (короткие и длинные). Необходимое количество пар кронштейнов зависит от числа петель:
- 2–5 петель — 2 пары кронштейнов
- 6–9 петель — 3 пары кронштейнов
- 10–14 петель — 4 пары кронштейнов
- 15–19 петель — 5 пар кронштейнов
- 20 петель — 6 пар кронштейнов

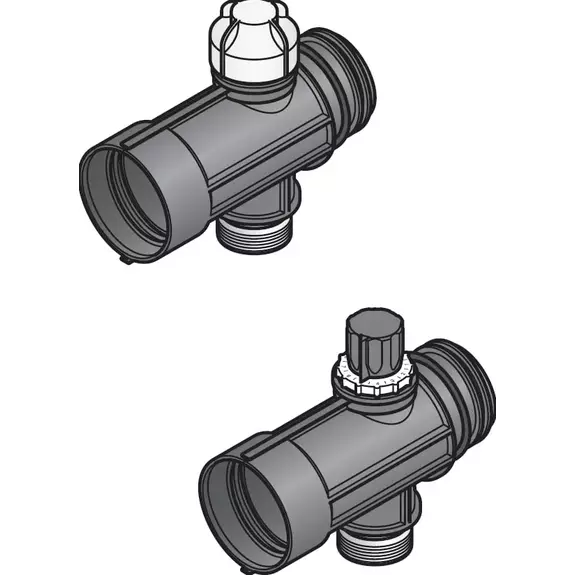

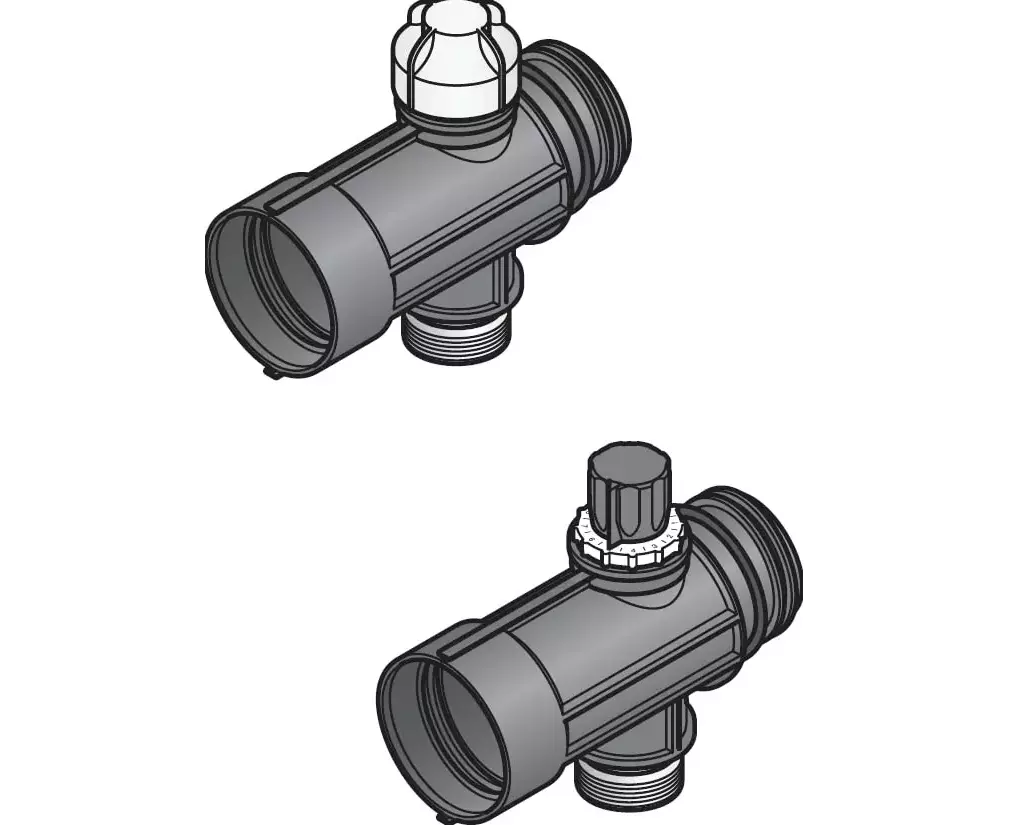

Два варианта балансировки
В зависимости от требований к системе вы можете выбрать:
- Балансировочный клапан. Надёжное решение для ручной настройки расхода по каждой петле.
- Расходомер. Позволяет визуально контролировать расход теплоносителя по каждому контуру. Диапазон измерения — 4–20 л/мин.
Присоединение к трубам
Выходы коллектора имеют наружную резьбу G3/4" НР Евроконус. Это универсальное присоединение, совместимое с зажимными адаптерами для труб из сшитого полиэтилена PE-Xa (Radi Pipe) разных диаметров.
Область применения:
- Системы снеготаяния автомобильных дорог и подъездных путей
- Пандусы и эстакады (обеспечение безопасного проезда в зимний период)
- Погрузочные площадки и логистические центры
- Многоуровневые парковки и открытые стоянки
- Мосты и тоннели
Монтаж сегментов коллектора Magna с адаптером 25 мм
Монтаж коллектора Magna выполняется стационарно на кронштейнах в техническом помещении с плюсовой температурой (котельная, тепловой узел) или утепленной нише на улице.
Этапы монтажа
- Сборка коллектора из сегментов
Сегменты соединяются между собой с помощью резьбовых соединительных элементов с накидной гайкой (входят в базовый комплект). Максимальное количество сегментов — до 20.
- Крепление коллектора
Для монтажа используйте кронштейны (короткие и длинные), которые входят в базовый комплект (2 пары). Глубина установки длинного кронштейна — 140 мм. Крепление осуществляется с помощью шурупов и пластиковых анкеров (в комплекте). Необходимое количество кронштейнов определяйте по таблице ниже:
- 2–5 петель — 2 пары кронштейнов
- 6–9 петель — 3 пары кронштейнов
- 10–14 петель — 4 пары кронштейнов
- 15–19 петель — 5 пар кронштейнов
- 20 петель — 6 пар кронштейнов
- Подключение петель снеготаяния
Выходы коллектора имеют наружную резьбу 3/4" НР Евроконус. Для подключения труб используйте зажимные адаптеры соответствующего диаметра.
- Подключение к источнику тепла
Вход коллектора подключается через базовый комплект, который включает резьбовые соединительные элементы с накидной гайкой. Для подключения к системе используйте шаровые краны G 1 1/2".
- Установка контрольно-измерительных приборов
В базовый комплект входят термометры (0–60°C), манометр, вентили для заполнения и слива, а также заглушки.
Испытания под давлением (опрессовка)
После подключения петель к коллектору система должна быть опрессована:
- Поддерживайте давление в системе 6 бар в течение 2 часов
- Падение давления не должно превышать 0,2 бар
