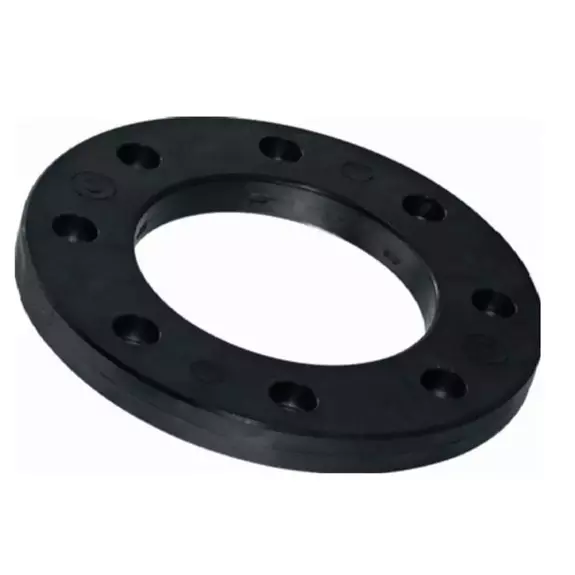

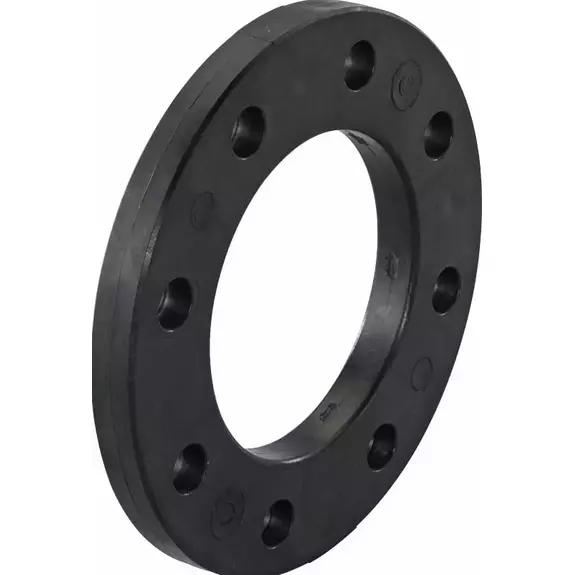

Фланец стальной в полипропиленовом покрытии PN16 для систем снеготаяния
Фланец стальной в полипропиленовом покрытии PN16 от USYSTEMS — это соединительная деталь для магистральных трубопроводов систем поверхностного снеготаяния. Изделие предназначено для создания фланцевого соединения при подключении полимерных труб к насосному оборудованию, теплообменникам, задвижкам и другой арматуре.
Фланец имеет стальной сердечник, обеспечивающий механическую прочность, и внешнее полипропиленовое покрытие, защищающее от коррозии. Используется в комбинации с втулкой под фланец из PE-RT тип II.
Область применения
- Системы снеготаяния дорог, пандусов и погрузочных площадок
- Подключение труб к насосно-смесительным узлам и теплообменникам
- Присоединение к фланцевой арматуре (задвижки, фильтры, клапаны)
- Промышленные системы отопления и охлаждения больших площадей
Ключевые особенности
- Комбинированная конструкция. Стальной сердечник обеспечивает прочность, полипропиленовое покрытие защищает от коррозии.
- Совместимость. Предназначен для работы с втулками под фланец из PE-RT тип II.
- Стандарт PN16. Рассчитан на номинальное давление 16 бар.
- Устойчивость к агрессивным средам. Полипропиленовое покрытие защищает фланец при эксплуатации в грунте и контакте с теплоносителем.
Монтаж фланца стального в ПП покрытии PN16
Фланец используется в паре с втулкой под фланец из PE-RT тип II, которая предварительно приваривается к трубе. Сам фланец не требует сварки — он надевается на втулку и участвует в сборке болтового соединения.
Этапы монтажа
-
Подготовка втулки
Втулка под фланец из PE-RT тип II должна быть приварена к трубе методом стыковой сварки в соответствии с инструкцией по монтажу втулок. Дождитесь полного остывания сварного шва.
-
Установка фланца
Наденьте стальной фланец в ПП покрытии на приваренную втулку. Фланец должен свободно вращаться и перемещаться вдоль втулки.
-
Подготовка ответного фланца
Очистите ответный фланец оборудования (насоса, теплообменника, задвижки) от загрязнений. При необходимости замените уплотнительную прокладку.
-
Стыковка соединения
Совместите втулку с ответным фланцем оборудования. Установите между фланцами центрирующую прокладку соответствующего диаметра.
-
Затяжка болтов
Вставьте болты в отверстия фланцев. Установите шайбы и гайки. Затягивайте гайки равномерно крест-накрест, постепенно увеличивая усилие. Используйте динамометрический ключ для контроля момента затяжки в соответствии с техническими требованиями.
-
Контроль затяжки
После первоначальной затяжки выполните контрольную подтяжку через 24 часа после сборки соединения.
Проверка соединения
После сборки фланцевого соединения проверьте его визуально: фланец должен сидеть ровно, без перекосов. Зазор между фланцами по окружности должен быть равномерным.
Испытания
После завершения монтажа участок трубопровода с фланцевым соединением должен быть включён в общую опрессовку системы. Поддерживайте испытательное давление в течение 2 часов и проверьте герметичность соединения. При обнаружении утечек подтяните болты или замените прокладку.
