Комплект изоляции соединения с термоусадкой для теплоизолированных труб USYSTEMS
Комплект USYSTEMS обеспечивает тепло- и гидроизоляцию прямых стыков на теплоизолированных трубах. Подходит для однотрубных (Single), двухтрубных (Twin) и четырехтрубных (Quattro) конструкций, а также для труб с греющим кабелем Supra Plus.

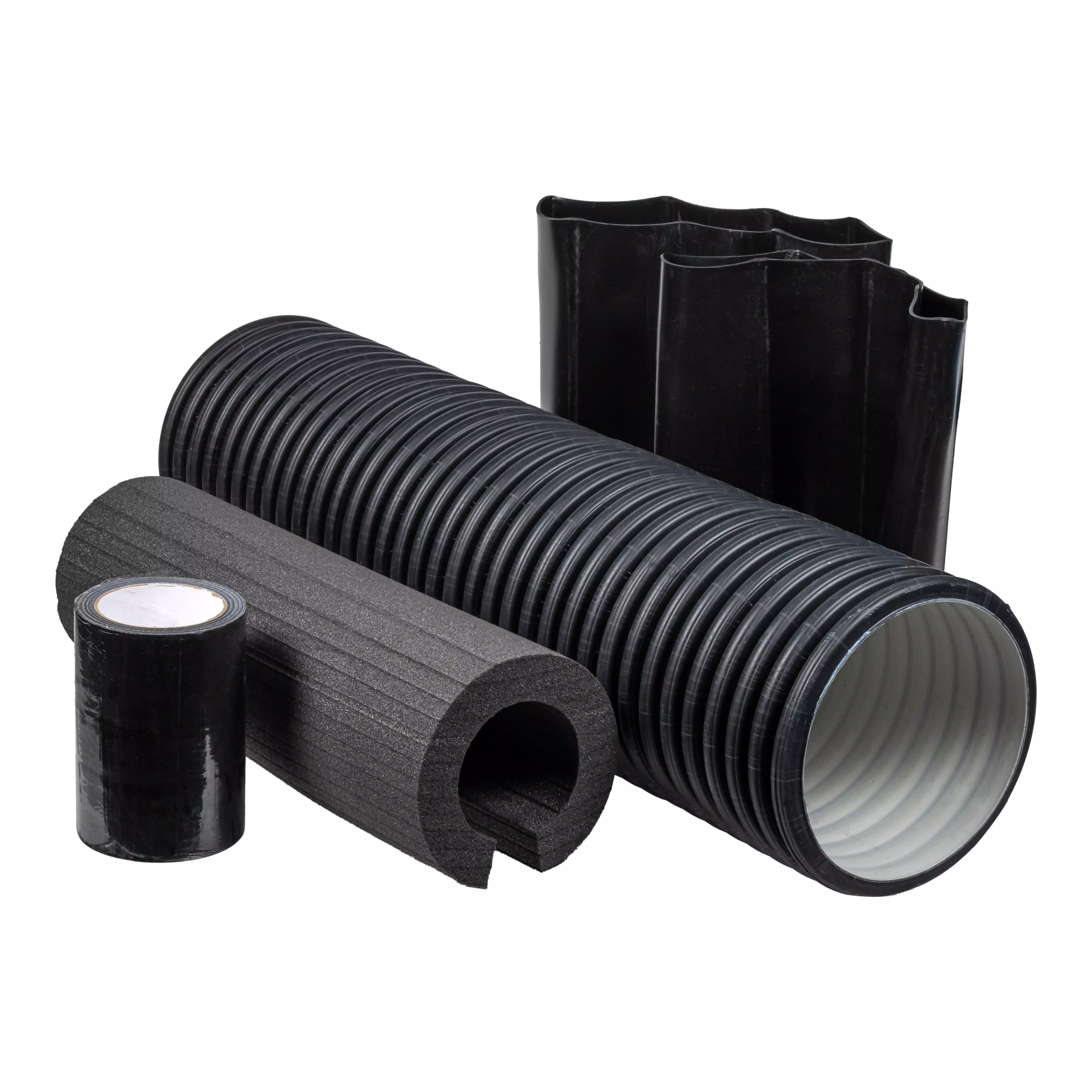

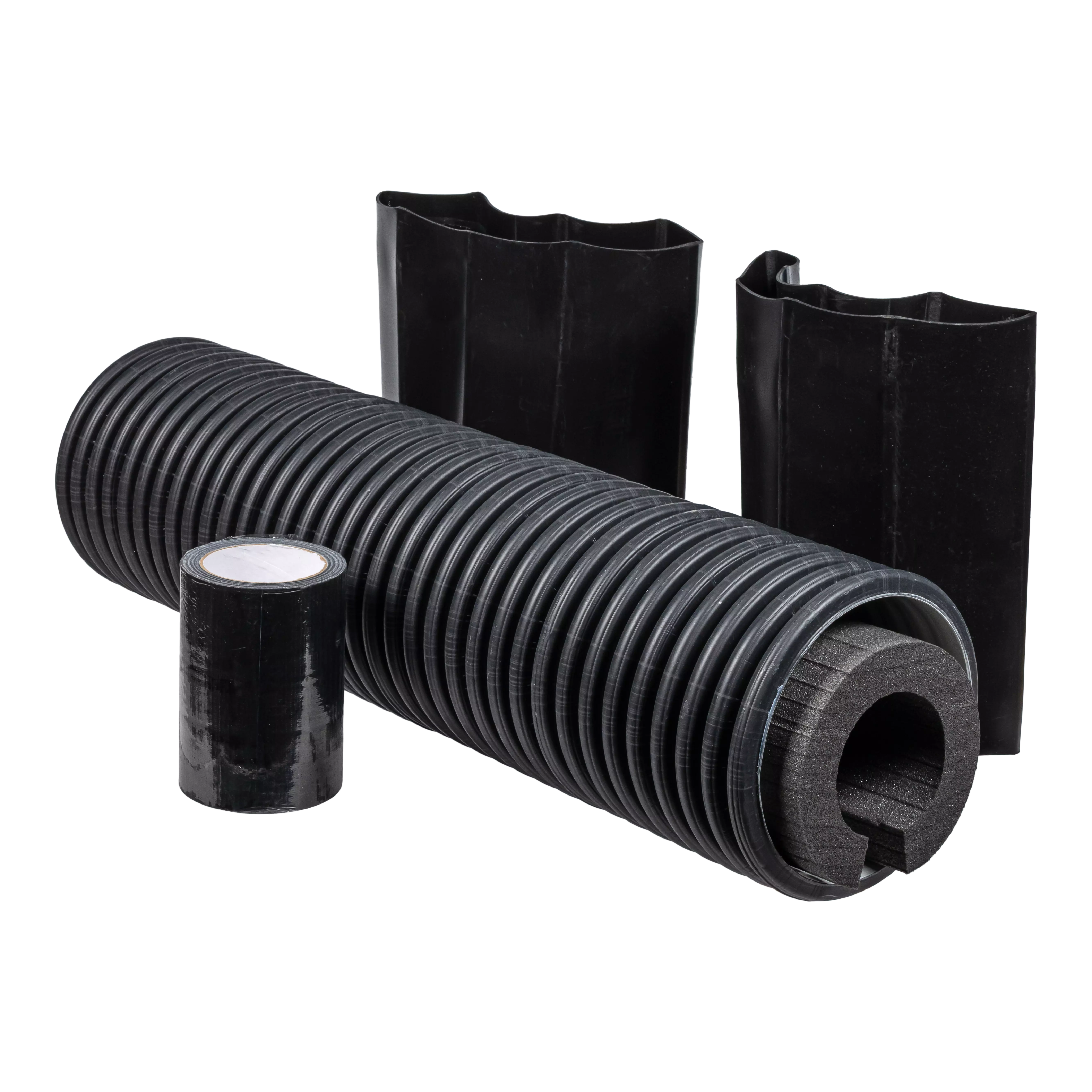

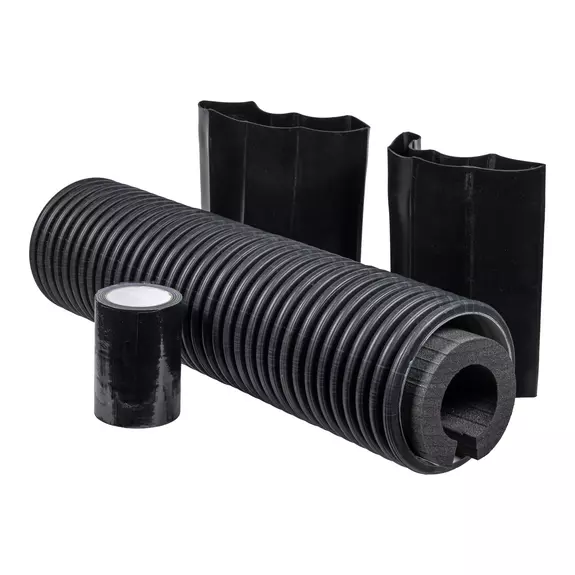

В набор входит теплоизоляционная скорлупа из сшитого полиэтилена, гильза из полиэтилена высокой плотности, два термоусадочных рукава и монтажный скотч.
Для труб Supra Plus дополнительно потребуется комплект соединения для греющего кабеля. Данный комплект изоляции стыков используют вместе с концевыми заглушками USYSTEMS.
Область применения
- Изоляция прямых стыков при монтаже теплотрасс.
- Для защитных гофрированных кожухов диаметром 140, 175 и 200 мм.
- Подземная и надземная прокладка теплоизолированных труб.
Преимущества
- Теплоизоляция стыка: Скорлупа из сшитого полиэтилена снижает теплопотери.
- Гидроизоляция: Термоусадочные рукава защищают соединение от воды и грязи.
- Механическая защита: Полиэтиленовая гильза предохраняет изоляцию от повреждений.
- Полная комплектация: Всё необходимое для изоляции стыка уже в наборе.
Монтаж комплекта изоляции соединения с термоусадкой
Важно: До начала работ убедитесь, что все концевые уплотнители на трубах уже смонтированы. Гидравлические испытания системы должны быть завершены до изоляции стыков.
Необходимые инструменты
- Газовая (пропан-бутановая) горелка с широкой насадкой 40–50 мм или строительный фен
- Изопропиловый спирт или обезжириватель
- Чистая ветошь
- Монтажный нож
- Защитные перчатки
Последовательность работ
- Очистка и обезжиривание: Протрите поверхности гильзы и защитного кожуха трубы в месте стыка. Удалите пыль и грязь, затем обработайте изопропиловым спиртом и дайте высохнуть.
- Установка скорлупы: Наденьте на стык теплоизоляционную скорлупу из сшитого полиэтилена. Если необходимо, подрежьте ее монтажным ножом по длине.
- Монтаж гильзы: Поверх скорлупы наденьте полиэтиленовую гильзу. Для кожуха 140 мм используйте гильзу диаметром 200 мм. Для кожухов 175 и 200 мм — гильзу диаметром 250 мм.
- Термоусадка рукавов: Наденьте термоусадочные рукава с двух сторон гильзы. Прогревайте рукава до температуры 120–140°C газовой горелкой или строительным феном. Пламя должно быть мягким. Постоянно перемещайте горелку вдоль рукава, не задерживаясь на одном месте. Это обеспечит равномерную усадку без прожогов.
- Финальная проверка: После остывания убедитесь, что рукава плотно обжали гильзу и кожух по всей окружности. При необходимости аккуратно обожмите рукава в защитных перчатках.
Примечание: Для труб Supra Plus дополнительно используется комплект соединения для греющего кабеля. Комплект изоляции применяется только вместе с концевыми уплотнителями USYSTEMS.
