Муфта места крепления HP-BP USYSTEMS — для стыковки конической и цилиндрической резьбы

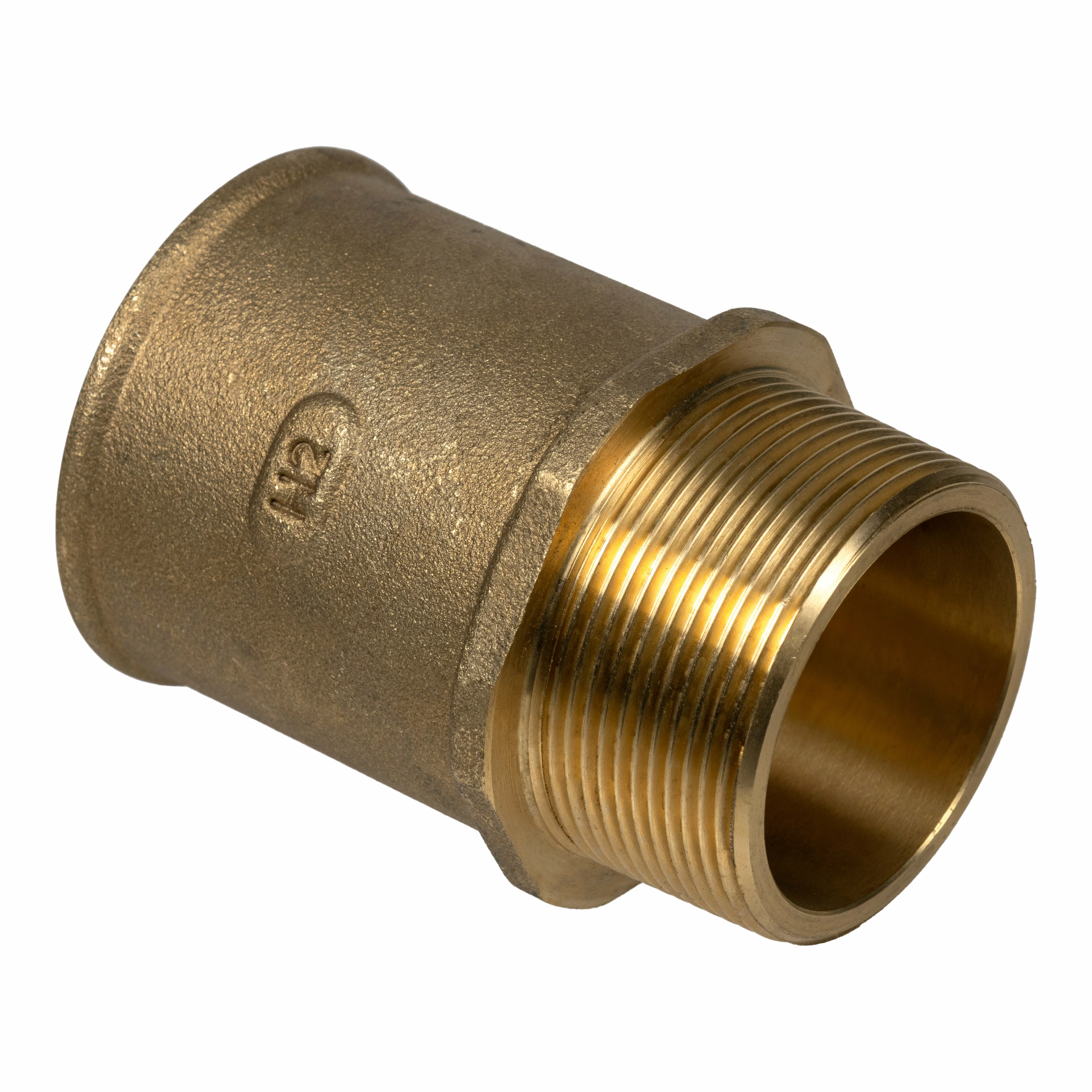

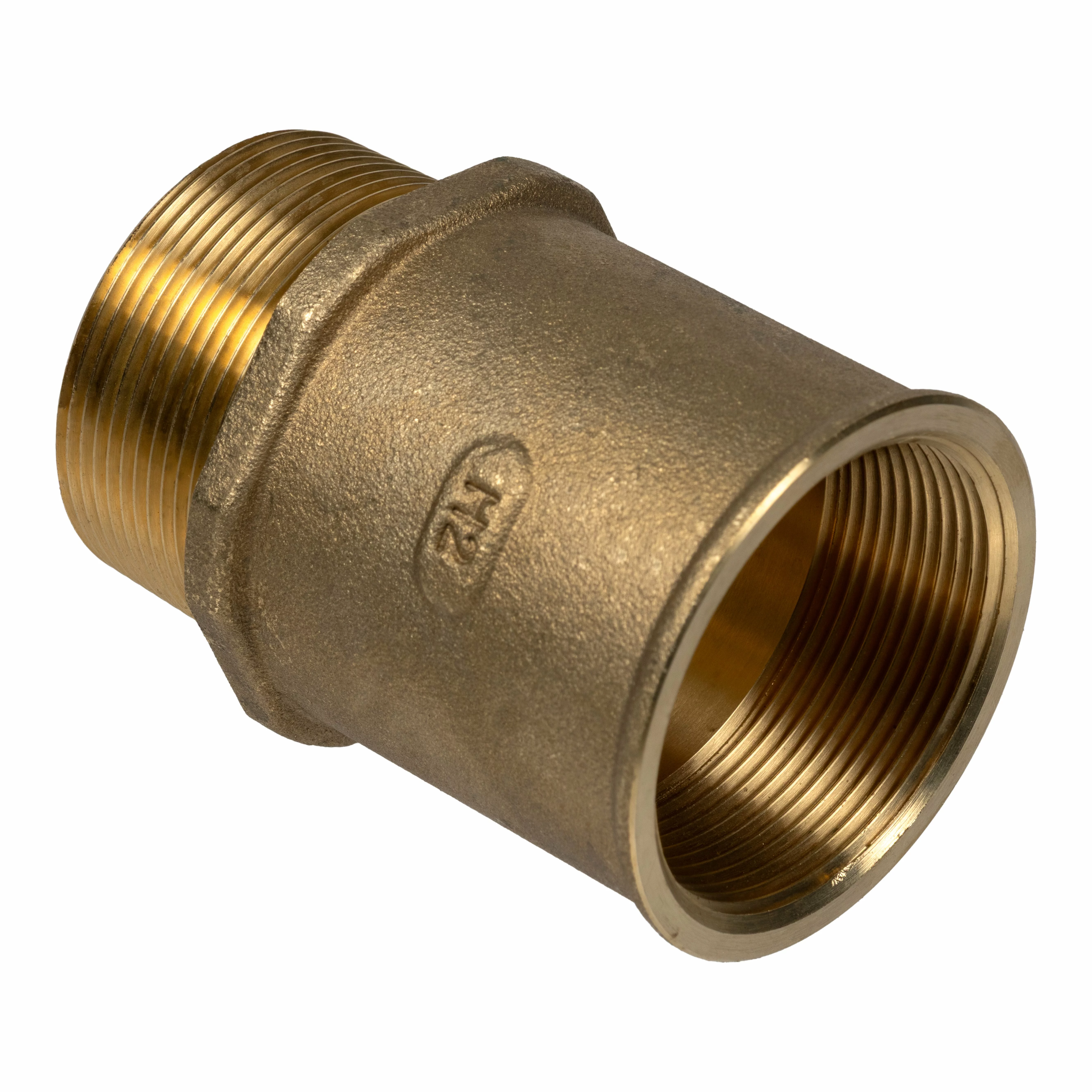

Муфта места крепления USYSTEMS — латунный фитинг для соединения деталей с наружной конической резьбой R и внутренней цилиндрической резьбой Rp. Подходит для систем отопления, водоснабжения, канализации и снеготаяния.
Из чего сделана
Муфта изготавливается из латуни DZR, стойкой к обесцинкиванию. Обычная латунь в горячей воде со временем становится рыхлой и разрушается. DZR сохраняет прочность и герметичность долгие годы.
Особенности резьбы
Наружная резьба — коническая R (DIN EN 10226-1, ГОСТ 6211). Внутренняя резьба — цилиндрическая Rp (DIN EN 10226-1, ГОСТ 6211).
Коническая резьба при затяжке уплотняется сама, но для гарантированной герметичности следует использовать уплотнительный материал по резьбе (ФУМ-лента или лён с пастой).
С чем совместима
Муфта совместима с полимерными трубами PE-Xa, PE-RT, PE-HD и стальными трубами через резьбовые переходники.
Типоразмеры
Выпускается с резьбой от 3/4" до 4".
Монтаж муфты места крепления USYSTEMS
Монтаж выполняется стандартным слесарным инструментом. Сварка не требуется.
Инструменты и материалы
- Газовый или разводной ключ
- ФУМ-лента или льняная прядь с уплотнительной пастой
- Ветошь для очистки резьбы
Порядок монтажа
- Подготовка резьбы
Резьбу очищают от грязи и остатков уплотнителя, обезжиривают. - Нанесение уплотнителя
На наружную резьбу ответной части наматывают ФУМ-ленту (по ходу часовой стрелки, 4-6 витков) либо льняную прядь с пастой. Уплотнитель должен заполнять канавки резьбы, но не выходить за её пределы. - Затяжка соединения
Муфту накручивают вручную на 3-4 нитки без перекоса. Затем дотягивают ключом.
Гидравлические испытания
Собранную систему заполняют водой, удаляют воздух и создают давление в 1,5 раза выше рабочего (но не менее 6 бар). Давление выдерживают 30 минут, осматривая соединения. Если давление не падает и нет протечек — система герметична.
