Зажимной штуцер USYSTEMS 20x2,8-3/4" — для труб PE-Xa

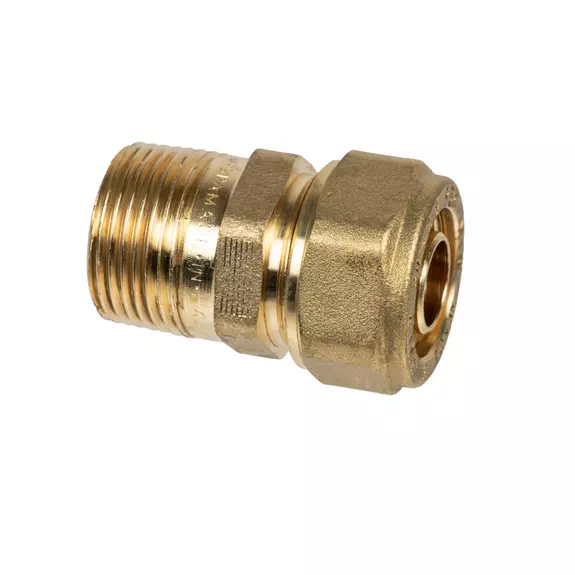

Зажимной штуцер USYSTEMS — латунный фитинг для соединения трубы PE-Xa диаметром 20x2,8 мм с резьбовой арматурой 3/4". Не требует сварки и специального инструмента. Подходит для систем отопления, водоснабжения, канализации и снеготаяния.
Главные преимущества
- Латунь DZR, стойкая к обесцинкиванию. Обычная латунь в горячей воде со временем становится рыхлой и разрушается. DZR сохраняет прочность и герметичность долгие годы.
- Коническая резьба R3/4" — при затяжке уплотняется сама. Для гарантированной герметичности достаточно стандартной подмотки (ФУМ-лента или лён с пастой).
- Зажимной механизм из нержавеющей стали — болт не ржавеет, выдерживает многократный монтаж и демонтаж.
С чем совместим
Штуцер подходит для труб PE-Xa серии S3,2 (PN10). Типоразмер трубы — 20x2,8 мм.
Где применяется
Системы тепло- и холодоснабжения, горячего и холодного водоснабжения, канализации, снеготаяния.
Монтаж зажимного штуцера USYSTEMS
Монтаж выполняется стандартным слесарным инструментом. Сварка не требуется.
Инструменты
- Шестигранный ключ
- Труборез или нож
- Инструмент для снятия фаски
- Газовый или разводной ключ
Порядок монтажа
- Подготовка трубы
Отрежьте трубу перпендикулярно оси с помощью трубореза. Снимите внутреннюю фаску специальным инструментом или ножом. Убедитесь в ровности среза и отсутствии заусенцев по наружному краю. - Подготовка фитинга
Шестигранным ключом вкрутите маленький встроенный болт, чтобы расширить гильзу. Наденьте гильзу на конец трубы. - Установка штуцера
Вставьте штуцер в трубу до упора. Придвиньте зажимную гильзу к штуцеру, совместив паз на штуцере с выступом на гильзе. - Фиксация гильзы
Начните откручивать маленький болт, следя, чтобы гильза не выскользнула из своего положения. - Смазка и затяжка
Смажьте резьбу болта и гайки (на заводе смазка уже нанесена, но при длительном хранении или повышенной влажности может потребоваться дополнительная). Установите болт на место и затяните до смыкания двух половинок зажимной гильзы.
Важно: При монтаже в холодную погоду (труба становится жёстче) затяжку лучше производить в несколько этапов с перерывами от 30 минут. Это снижает напряжение в трубе и гильзе и позволяет закрутить соединение до конца.
Гидравлические испытания
Собранную систему заполняют водой, удаляют воздух и создают давление в 1,5 раза выше рабочего (но не менее 6 бар). Давление выдерживают 30 минут, осматривая соединения. Если давление не падает и нет протечек — система герметична.
