Четырёхтрубное решение для отопления и ГВС USYSTEMS Quattro Midi
Облегчённая версия Quattro для коротких теплотрасс (рекомендуемая длина участка — до 100 метров). Четыре трубы в одном кожухе: две для отопления (подача и обратка) и две для горячего водоснабжения (подача и рециркуляция). Рабочая температура — до +95°С. Давление: отопление — PN6 (6 бар), ГВС — PN10 (10 бар).

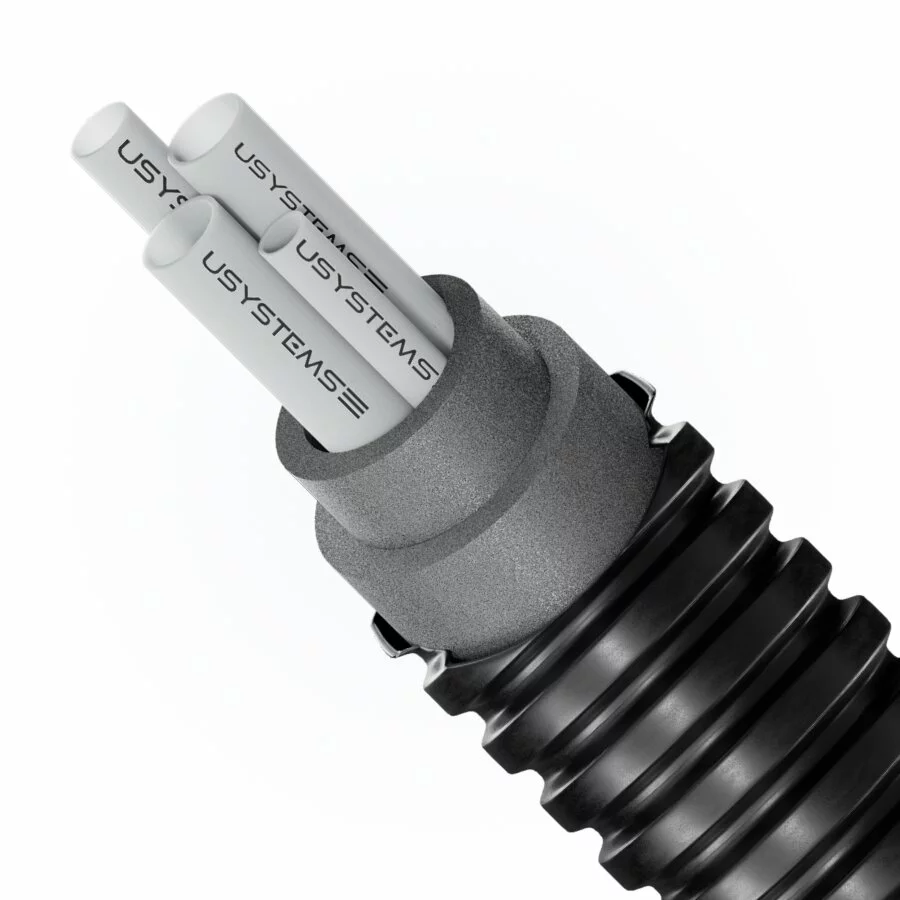

Конструкция
В отличие от стандартного Quattro, здесь уменьшена толщина теплоизоляции и отсутствует центральная сердцевина. Это делает кожух легче, гибче и доступнее по цене.
- Две трубы отопления из сшитого полиэтилена PE-Xa с антидиффузионным слоем EVOH. Кислородный барьер защищает радиаторы и котёл от коррозии.
- Две трубы ГВС из сшитого полиэтилена PE-Xa.
- Теплоизоляция из вспененного сшитого полиэтилена с закрытыми порами. Водопоглощение менее 1%, материал не стареет и остаётся эластичным десятилетиями. У Quattro Midi изоляция тоньше, чем у стандартного Quattro.
- Защитный гофрированный кожух HDPE. Жёсткий поперечно, гибкий продольно, предохраняет изоляцию от повреждений при засыпке траншеи. Диаметр кожуха уменьшен, что повышает манёвренность.
Где применяется
- Частные дома и коттеджи
- Короткие теплотрассы (до 100 м) с ограниченным бюджетом
Преимущества
Одна траншея вместо двух — меньше земляных работ. Четыре линии в одном кожухе занимают меньше места. Заводская изоляция исключает необходимость дополнительного утепления на объекте. По сравнению со стандартным Quattro, Quattro Midi легче, гибче и дешевле. Соединение выполняется обжимными фитингами — сварка не требуется.
Срок службы — не менее 50 лет.
Форматы поставки
Бухты длиной до 200 метров.
USYSTEMS Quattro Midi — экономичное четырёхтрубное решение для отопления и ГВС на короткие расстояния. Уменьшенная изоляция, доступная цена и срок службы 50 лет.
Монтаж четырехтрубных теплоизолированных труб Quattro Midi
Монтаж теплотрасс Quattro Midi выполняется в соответствии с руководством USYSTEMS. Прокладка труб — бесканальная, в грунт. Благодаря меньшему диаметру кожуха, теплотрассу в земле Quattro Midi можно проложить в более узкой траншее. Срок эксплуатации — не менее 50 лет.
Разматывание бухт
Для диаметра кожуха 140 мм рекомендуется разматывать трубу изнутри бухты — это безопаснее и проще. Для кожуха 175 мм можно использовать разматывание снаружи. Оставляйте свободные концы 3–5 метров.
Устройство траншеи и прокладка
На дно траншеи насыпьте песчаную подушку. Труба теплоизолированная укладывается на подушку без натяга. Для прокладки труб Quattro Midi требуется траншея меньшей ширины, чем для стандартной теплотрассы — экономия земляных работ до 20%. Минимальная толщина грунта над трубой - 400 мм. Рекомендуемая глубина - от 0,8 м.
Соединение и изоляция стыков
Для соединения используйте зажимные фитинги USYSTEMS из латуни. Фитинги подходят для труб PN6 и PN10. На место стыка установите комплект изоляции, соответствующий диаметру кожуха (140 или 175 мм). На концах трубы установите концевые уплотнители.
Проход через фундамент
Для ввода в здание используйте комплект прохода через фундамент.
Гидравлические испытания
Испытательное давление - 1,5 от рабочего, но не менее 6 бар. Из-за эластичности PE-Xa давление будет падать в первые часы - это нормально. Стабилизация наступает в течение суток. Быстрый метод (2 часа): поднять давление на 30 минут, резко сбросить до 0,5×Pраб - в герметичной системе давление не падает 90 минут.
Монтаж в холодное время года
Не монтируйте при температуре ниже –15°С. При необходимости трубы разогрейте в отапливаемом помещении. Разогрев открытым пламенем запрещён.
