Четырёхтрубное решение для отопления и ГВС USYSTEMS Quattro

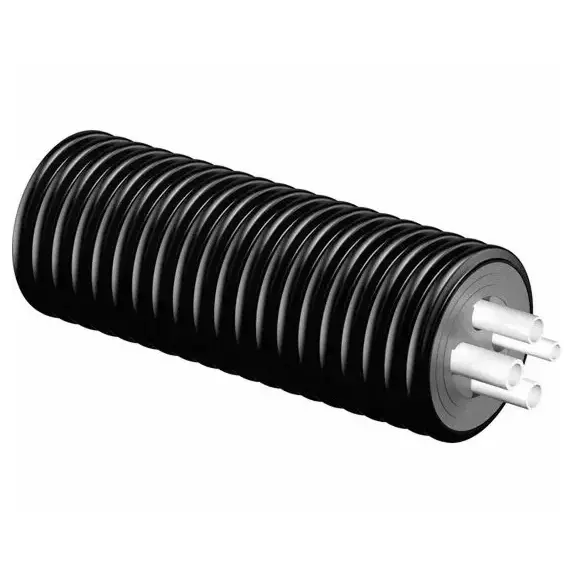

Четыре трубы в одном кожухе: две для отопления (подача и обратка) и две для горячего водоснабжения (подача и рециркуляция). Quattro заменяет две отдельные теплотрассы — отопление и ГВС проходят в одной траншее. Рабочая температура - до +95°С, давление - PN6 или PN10 в зависимости от серии.

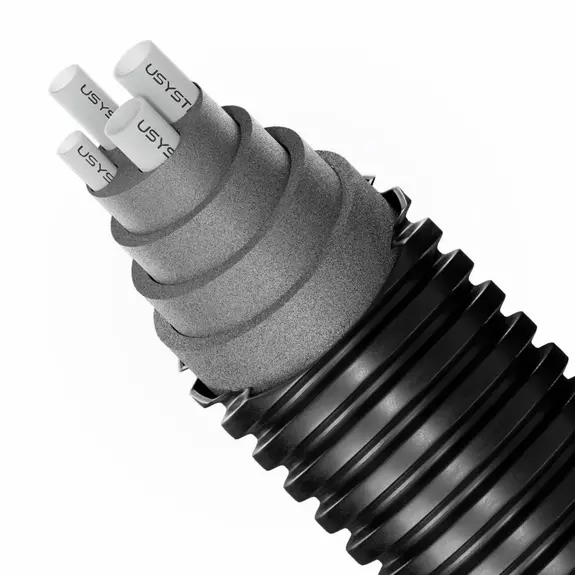

Конструкция
Quattro состоит из следующих слоёв:
- Две трубы отопления из сшитого полиэтилена PE-Xa с антидиффузионным слоем EVOH. Кислородный барьер защищает радиаторы и котёл от коррозии.
- Две трубы ГВС из сшитого полиэтилена PE-Xa.
- Теплоизоляция из вспененного сшитого полиэтилена с закрытыми порами. Водопоглощение менее 1%, материал не стареет и остаётся эластичным десятилетиями.
- Изоляционная сердцевина, разделяющая трубы отопления и ГВС. Предотвращает нежелательный теплообмен между системами.
- Защитный гофрированный кожух HDPE. Жёсткий поперечно, гибкий продольно, предохраняет изоляцию от повреждений при засыпке траншеи.
Где применяется
- Частные дома и коттеджи
- Компактные теплотрассы с ограниченным пространством для траншеи
Преимущества
Одна траншея вместо двух - меньше земляных работ и ниже затраты на монтаж. Четыре линии в одном кожухе занимают меньше места, что особенно важно при плотной застройке. Заводская изоляция исключает необходимость дополнительного утепления на объекте. Трубы поставляются в бухтах, что позволяет укладывать трассы с минимальным количеством стыков. Соединение выполняется обжимными фитингами - сварка не требуетс
Форматы поставки
Бухты длиной до 100 или 200 метров. Минимальный радиус изгиба - от 0,8 м.
USYSTEMS Quattro - готовое четырёхтрубное решение для отопления и ГВС. Четыре линии в одном кожухе, заводская изоляция и срок службы 50 лет.
Монтаж четырехтрубных теплоизолированных труб Quattro
Монтаж теплоизолированных труб Quattro выполняется в соответствии с руководством по проектированию и монтажу USYSTEMS. Прокладка труб осуществляется бесканальным способом непосредственно в грунт. Теплотрассу в земле Quattro можно смонтировать без специальной техники и без сварочных работ. Срок эксплуатации системы - не менее 50 лет.
Погрузка, транспортировка и разгрузка
Бухты теплоизолированных труб хранят в упаковке до монтажа. При разрезании упаковочных лент конец трубы может резко распрямиться и нанести травму. Бухты должны быть зафиксированы двумя-тремя лентами. Не перемещайте трубы для теплотрассы волоком по грунту - острые предметы могут повредить кожух. Осмотрите трубы в изоляции перед установкой. Повреждённые элементы замените.
Разматывание бухт
При монтаже теплоизолированных труб разматывайте бухты прямо в траншею или рядом с ней. Оставляйте свободные концы 3–5 метров для удобства подключения. Для диаметра кожуха 200 мм рекомендуется разматывание снаружи.
Устройство траншеи и прокладка
На дне траншеи насыпьте песчаную подушку. Труба теплоизолированная укладывается на подушку без натяга, с запасом длины для компенсации температурных расширений. Как монтировать теплотрассу Quattro: сначала соедините несущие трубы обжимными фитингами, затем установите изоляционные комплекты. Гидравлические испытания проведите до засыпки траншеи.
Грунт вокруг предизолированных труб должен быть однородным и мелкозернистым. Механическое уплотнение - после того, как слой над трубами достигнет 30 см. Минимальная толщина грунта - 400 мм. Для частных домовладений рекомендуемая глубина прокладки - от 0,8 м.
Соединение и изоляция стыков
Для соединения труб для отопления и водоснабжения используйте зажимные фитинги USYSTEMS из коррозионностойкой латуни. Фитинги подходят для труб PN6 и PN10. На место стыка установите комплект изоляции (для прямого соединения, угольника или тройника). На концах трубы установите концевые уплотнители.
Проход через фундамент
Для ввода теплотрассы в здание используйте комплект прохода через фундамент. Гильза замуровывается в стену фундамента, труба протягивается, зазор герметизируется термоусадочным рукавом.
Анкеровка
Трубы Quattro требуют обязательной анкеровки на вводе в здание. Анкеровка выполняется с использованием фитингов - не допускается анкеровка за саму трубу. Выполняйте анкеровку до гидравлических испытаний.
Монтаж в холодное время года
Не рекомендуется проводить монтаж при температуре ниже –15°С. При необходимости трубы перед укладкой разогрейте в отапливаемом помещении или тепловыми пушками. Разогрев открытым пламенем запрещён.
