Теплоизолированная труба с греющим кабелем USYSTEMS Supra Plus
Труба USYSTEMS Supra Plus - готовая труба в изоляции с саморегулирующимся нагревательным элементом. В ней объединены несущий трубопровод, тепловая изоляция и наружный гофрированный кожух. Подходит для холодного водоснабжения и напорной канализации в зонах с риском промерзания грунта.
Внутри проложен саморегулирующийся кабель мощностью 10 Вт/м. Он автоматически повышает теплоотдачу при похолодании и снижает при потеплении. Это исключает образование ледяных пробок и сокращает расход электроэнергии.

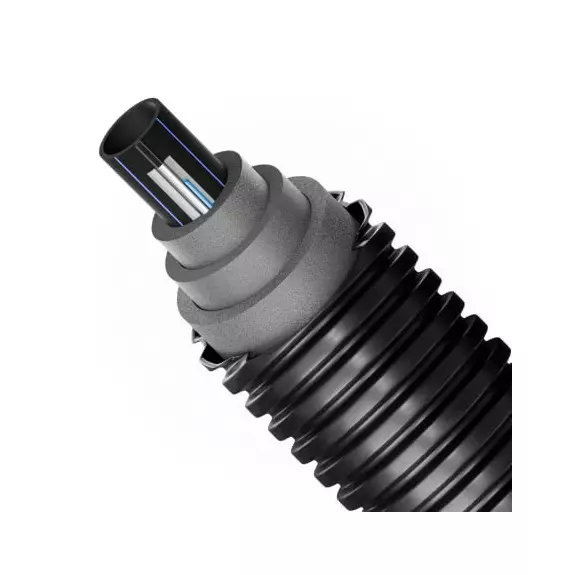

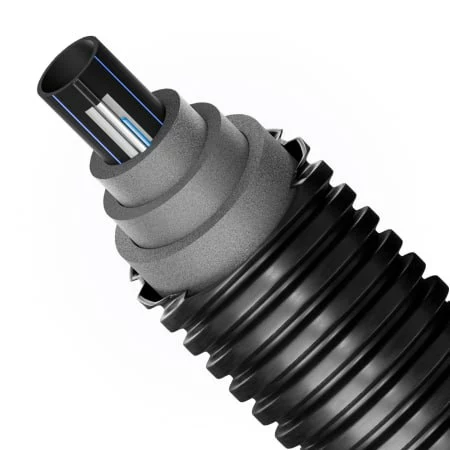

Конструкция трубы с подогревом
Труба состоит из нескольких слоёв:
- Несущая труба из полиэтилена высокой плотности ПЭ100 (SDR11). Не ржавеет, не зарастает, выдерживает агрессивные грунты.
- Греющий кабель (10 Вт/м) — саморегулирующийся, подстраивает мощность под погоду. Алюминиевая фольга усиливает передачу тепла.
- Теплоизоляция - вспененный сшитый полиэтилен с закрытыми порами. Влага внутрь не проникает (менее 1%), материал не стареет.
- Наружный слой - гофрированный кожух HDPE. Жёсткий поперечно, гибкий продольно, защищает при засыпке. Внутри — полая трубка для датчика температуры.
Области применения
- Холодное водоснабжение частных домов, дач, коттеджей и промышленных объектов. Материалы разрешены для контакта с питьевой водой.
- Наружная напорная канализация в зонах сезонного промерзания грунта.
Рабочее давление достигает 16 бар, температура воды — до +20°С. С греющим кабелем труба выдерживает морозы до -50°С. Срок службы — не менее 50 лет.
В чём преимущество
Стандартную трубу ПНД нужно дополнительно утеплять и оснащать греющим кабелем на объекте. Это лишние работы и риск ошибок. Supra Plus поставляется полностью готовой: изоляция и кабель уже внутри, алюминиевая фольга повышает эффективность, предусмотрено место для датчика.
Форматы поставки
Труба выпускается в бухтах длиной до 150 метров. Диапазон диаметров — от 25 до 110 мм.
USYSTEMS Supra Plus — готовая к укладке теплоизолированная труба со встроенным саморегулирующимся подогревом. Заводская изоляция, автоматический обогрев и срок службы не менее 50 лет делают её надёжным выбором для наружных сетей.
Монтаж теплоизолированной трубы с греющим кабелем Supra Plus
Монтаж теплоизолированных труб Supra Plus должен выполняться в соответствии с руководством по монтажу. Прокладка труб осуществляется бесканальным способом непосредственно в грунт.
Погрузка, транспортировка и разгрузка
Бухты теплоизолированных труб с греющим кабелем следует хранить в упаковке до самого монтажа. При разрезании упаковочных лент конец трубы может резко распрямиться и нанести травму. Бухты всегда должны быть зафиксированы двумя или тремя лентами.
Не перемещайте трубы волоком по грунту - острые объекты могут повредить кожух. При повреждении кожуха его можно отремонтировать с помощью термоусадочного рукава или ленты.
Осмотрите трубы в изоляции и все части системы перед установкой на предмет повреждений. Элементы, имеющие недопустимые повреждения, должны быть заменены.
Разматывание бухт
При монтаже теплоизолированных труб разматывайте бухты прямо в траншею или рядом с ней. При прокладке необходимо оставлять свободные концы 3–5 м для удобства подключения.
Монтаж греющего кабеля и электрической части
Саморегулирующийся греющий кабель позволяет выбирать необходимую длину отрезков без дополнительных расчётов. Благодаря параллельной схеме тепловой кабель можно также использовать в качестве источника питания для возможных ветвей трубопровода, поэтому трубопровод может состоять из нескольких ветвей.
Общая длина сети, запитываемой от одной точки, не должна превышать максимально допустимой длины установки теплового кабеля. Каждая цепь должна иметь отдельную схему электрической защиты.
Для защиты цепи греющего кабеля необходимо установить электрический предохранитель (плавкий предохранитель, медленный) или автоматический выключатель, а также устройство защитного отключения (УЗО) с током срабатывания 30 мА.
Элементы подключения Supra Plus
Комплект подключения и окончания - в комплект входят электрические компоненты Supra Plus для подключения и окончания греющего кабеля.
Комплект удлинения - в комплект входят компоненты для монтажа соединения греющего кабеля.
Каждый комплект включает в себя подробные инструкции по установке для электриков. Прежде чем производить установку, внимательно прочтите инструкцию.
Устройство траншеи и прокладка
На дне траншеи насыпается песчаная подушка. Труба теплоизолированная с греющим кабелем укладывается на песчаную подушку, далее выполняются необходимые соединения. Гидравлическое испытание проводится до окончательной засыпки траншеи. Засыпка разрешается только после успешного прохождения испытаний.
Грунт вокруг предизолированных труб должен быть однородным и мелкозернистым. Уплотнение грунта производится после того, как слой над трубами достигнет 30 см. Минимальная толщина грунта над трубопроводом - 400 мм.
Условия хранения и транспортировки
Теплоизолированные трубы с греющим кабелем должны храниться в заводской упаковке при температуре от -10 до +50°С и относительной влажности не более 80% при 25°С, без образования конденсата. Транспортировка осуществляется любым видом закрытого транспорта. Следует оберегать изделия от ударов, царапин и механических нагрузок.
Монтаж в холодное время года
Не рекомендуется проводить монтаж теплоизолированных труб при температурах ниже –15°С. В холодную погоду монтаж будет проще, если трубы будут разогретыми, например, благодаря хранению в отапливаемом помещении перед установкой. На строительной площадке для разогрева можно использовать тепловые пушки. Разогрев с использованием открытого пламени запрещён.
