Трубы для отопления и ГВС USYSTEMS Varia Twin
Подающая и обратная линии размещены в одном кожухе с уменьшенной толщиной изоляции. Varia Twin более гибкие, чем Thermo Twin - это упрощает обход фундаментов, деревьев и других препятствий на участке. Рабочая температура - до +95°С, давление - PN6 (6 бар).

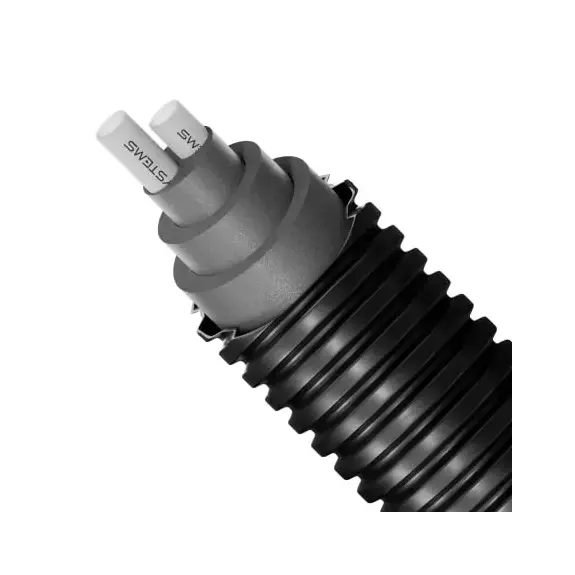

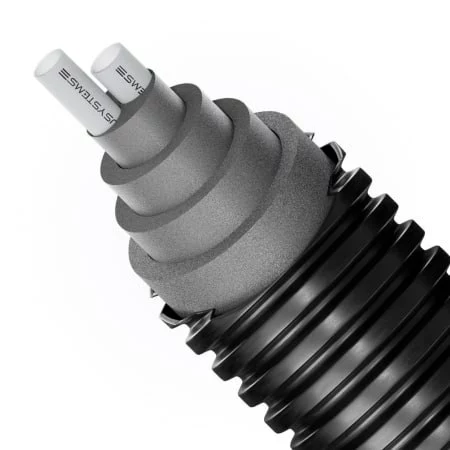

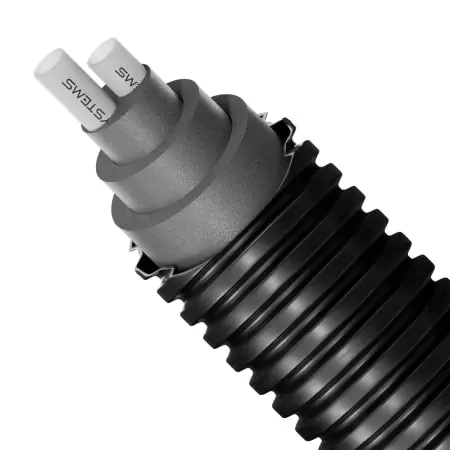

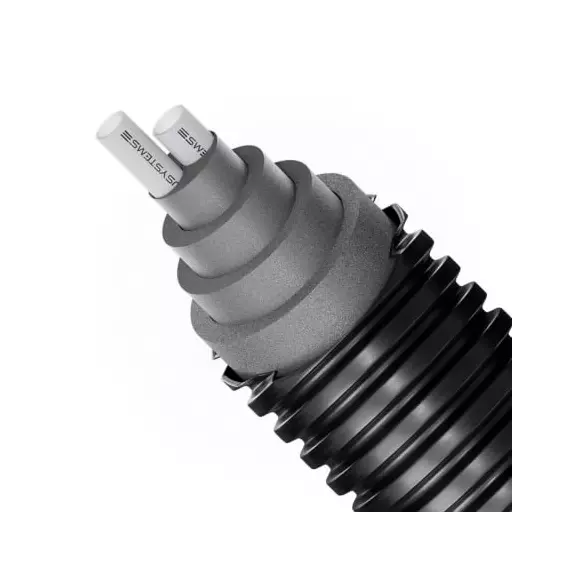

Конструкция трубы
Внутри кожуха находятся две трубы из сшитого полиэтилена PE-Xa с кислородным барьером EVOH. Между ними — специальная сердцевина, которая не даёт теплу перетекать от подачи к обратке. Сверху — изоляция из вспененного полиэтилена с закрытыми порами. Она не набирает влагу (менее 1%) и не теряет упругость со временем. Всё это закрыто гофрированным кожухом HDPE, который защищает конструкцию при засыпке грунтом.
Области применения
- Трубы для отопления в частном доме или коттедже
- Горячее водоснабжение (ГВС)
- Теплотрасса в условиях плотной застройки, где нужна высокая манёвренность
- Реконструкция старых сетей с ограниченным пространством для траншеи
Почему это удобно
Одна траншея вместо двух - меньше земляных работ. Заводская изоляция — не нужно ничего докупать и монтировать на месте. Трубы для системы отопления Varia Twin поставляются в бухтах, что позволяет укладывать трассы с минимальным количеством стыков. Соединения - обжимными фитингами, без сварки.
Срок службы - 50 лет.
Форматы поставки
Бухты до 200 метров. Диаметр каждой трубы - от 25 до 63 мм.
Varia Twin - двухтрубное решение для отопления и ГВС, заметно гибче Thermo Twin. Две линии в одном кожухе, уменьшенная изоляция, 95°С, 6 бар, 50 лет. Подходит для теплотрасс в сложных условиях.
Монтаж двухтрубных теплоизолированных труб Varia Twin
Монтаж теплотрассы Varia Twin должен выполняться в соответствии с руководством по монтажу. Прокладка труб осуществляется бесканальным способом непосредственно в грунт. Срок эксплуатации системы - не менее 50 лет при соблюдении температурных режимов и положений руководства по монтажу.
Погрузка, транспортировка и разгрузка
Бухты теплоизолированных труб следует хранить в упаковке до самого монтажа. При разрезании упаковочных лент конец трубы может резко распрямиться и нанести травму. Бухты всегда должны быть зафиксированы двумя или тремя лентами.
Не перемещайте трубы волоком по грунту - острые объекты могут повредить кожух. При повреждении кожуха его можно отремонтировать с помощью термоусадочного рукава или ленты.
Осмотрите трубы в изоляции и все части системы перед установкой на предмет повреждений. Элементы, имеющие недопустимые повреждения, должны быть заменены.
Разматывание бухт
При монтаже теплоизолированных труб разматывайте бухты прямо в траншею или рядом с ней. При прокладке необходимо оставлять свободные концы 3–5 м для удобства подключения.
- Разматывание изнутри - рекомендуется для диаметров кожуха 140 мм при длине бухт до 50 м
- Разматывание снаружи - рекомендуется для диаметров кожуха 175 мм или при длине бухты свыше 50 м
Устройство траншеи и прокладка
На дне траншеи насыпается песчаная подушка. Труба теплоизолированная укладывается на песчаную подушку, далее выполняются необходимые соединения. Гидравлическое испытание проводится до окончательной засыпки траншеи. Засыпка разрешается только после успешного прохождения испытаний.
Грунт вокруг предизолированных труб должен быть однородным и мелкозернистым. Уплотнение грунта производится после того, как слой над трубами достигнет 30 см. Минимальная толщина грунта над трубопроводом - 400 мм.
Для частных домовладений рекомендуемая глубина прокладки теплосети Varia - от 1 м.
Анкеровка
Трубы Varia Twin требуют обязательной анкеровки на вводе в здание. Анкеровка должна производиться с использованием фитингов — не допускается анкеровка за саму трубу. Выполнять анкеровку необходимо до гидравлических испытаний.
Условия хранения и транспортировки
Теплоизолированные трубы должны храниться в заводской упаковке при температуре от -10 до +50°С и относительной влажности не более 80% при 25°С, без образования конденсата. Транспортировка осуществляется любым видом закрытого транспорта. Следует оберегать изделия от ударов, царапин и механических нагрузок.
Монтаж в холодное время года
Не рекомендуется проводить монтаж теплоизолированных труб при температурах ниже –15°С. В холодную погоду монтаж будет проще, если трубы будут разогретыми, например, благодаря хранению в отапливаемом помещении перед установкой. На строительной площадке для разогрева можно использовать тепловые пушки. Разогрев с использованием открытого пламени запрещён.
