Пресс-угольник MLC Plus с наружной резьбой: поворот трубы и переход на резьбу

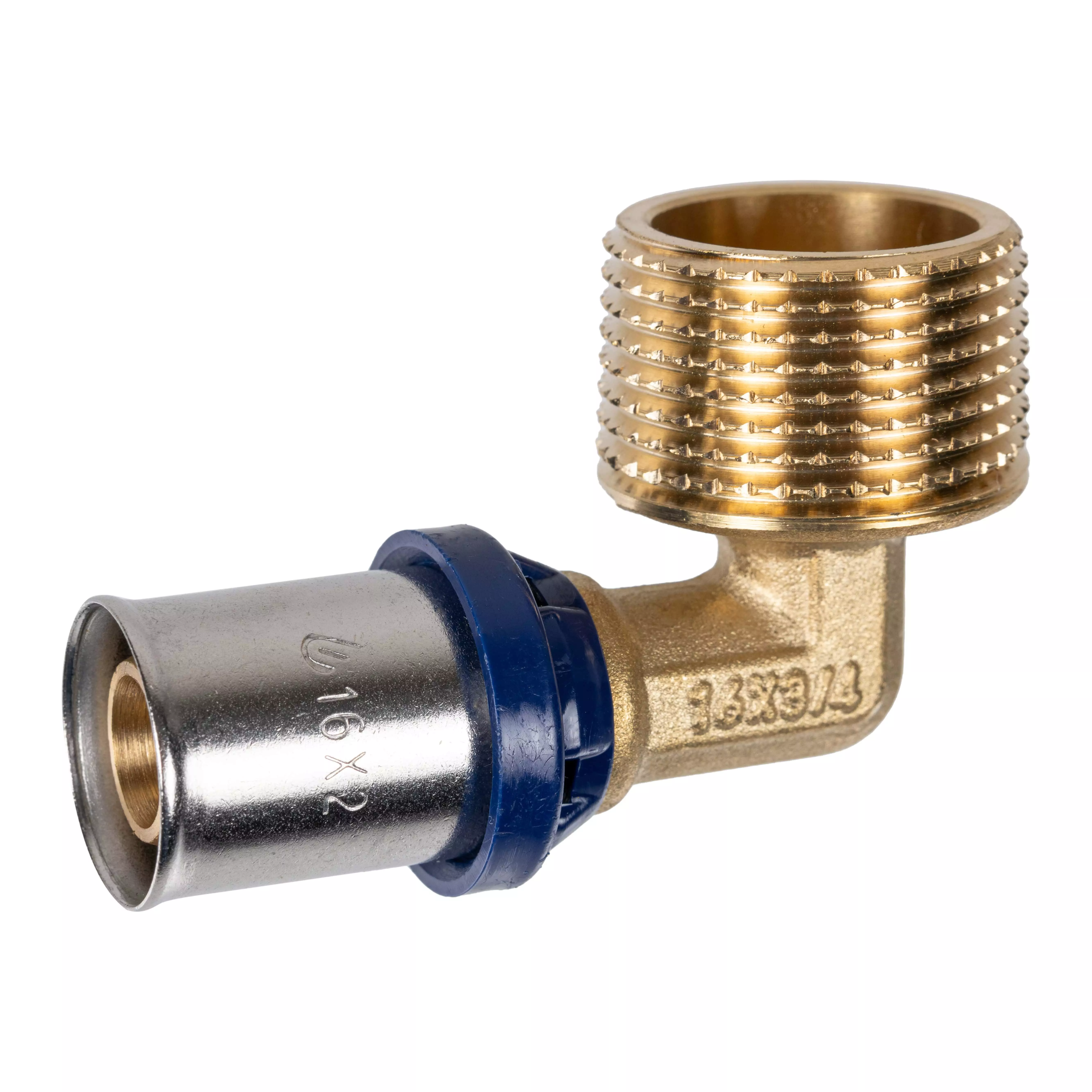

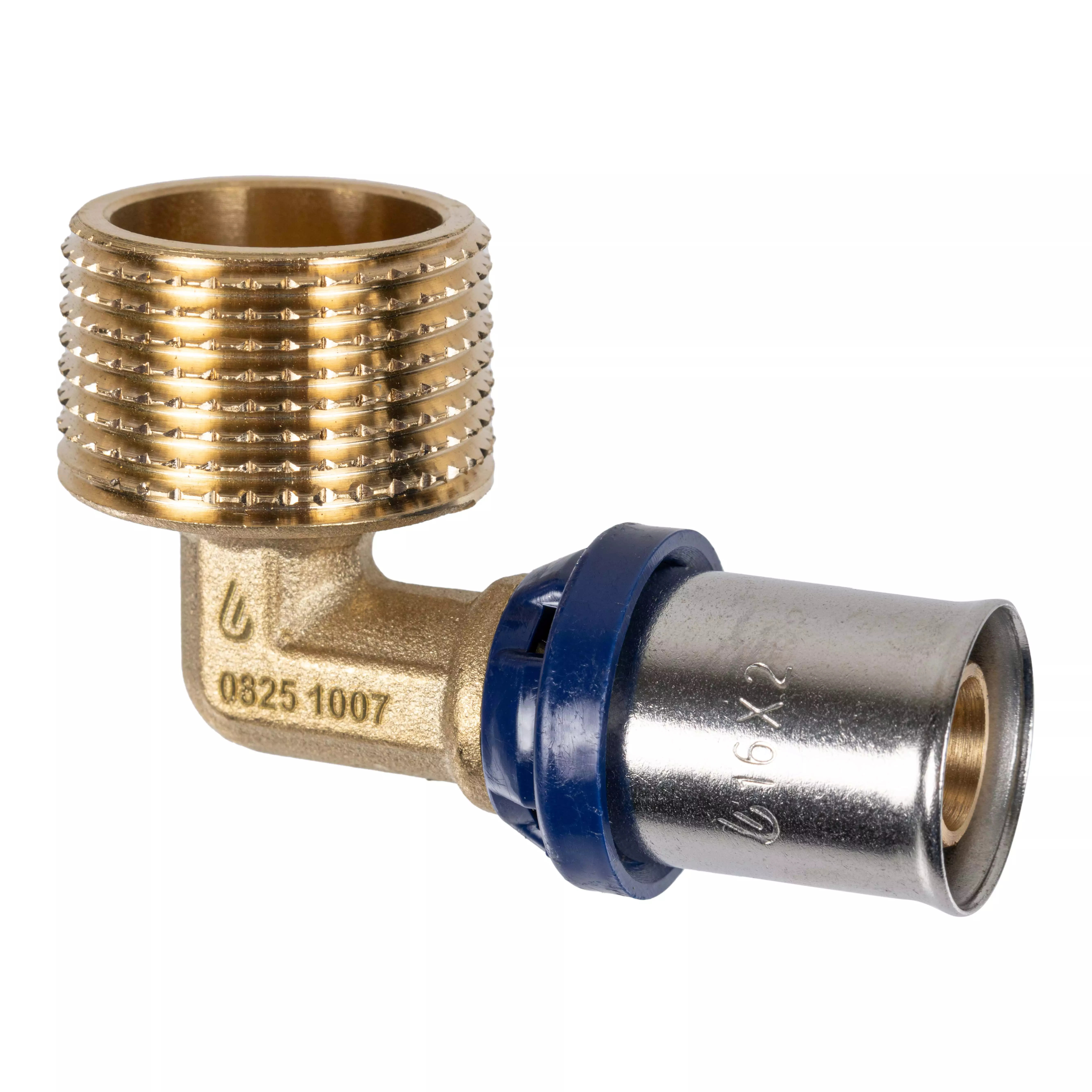

Пресс-угольник USYSTEMS MLC Plus с наружной резьбой предназначен для соединения металлопластиковой трубы MLC с оборудованием, имеющим внутреннюю резьбу, под углом 90°. Применяется при монтаже водоснабжения, отопления и охлаждения — для подключения к сантехническим приборам, радиаторам, коллекторам и запорно-регулирующей арматуре.
Монтируется методом механической опрессовки с помощью пресс-клещей. Корпус изготовлен из латуни, пресс-гильза — из нержавеющей стали. Кольцо с контрольными отверстиями защищает латунь от контакта с алюминиевым слоем трубы и исключает электрохимическую коррозию. Уплотнительное кольцо из термостойкого EPDM утоплено в корпус, поэтому снимать фаску с трубы не требуется. Пластмассовые упорные кольца фиксируют клещи инструмента профилей TH и U в правильном положении (для 26 мм — только TH, для трубы MLC Gold — только TH) Наружная резьба — трубная коническая R по DIN EN 10226-1, ГОСТ 6211.
Преимущества
- Поворот и переход на резьбу. Позволяет одновременно изменить направление трассы и подключиться к оборудованию с внутренней резьбой.
- Защита от протечки. Конструкция фитинга позволяет обнаружить некачественную опрессовку при испытаниях системы.
- Без снятия фаски. Утопленное уплотнительное кольцо из термостойкого EPDM упрощает подготовку трубы.
- Коническая резьба. Обеспечивает надёжное уплотнение по резьбе при подключении к арматуре.
Монтаж пресс-угольника MLC Plus с наружной резьбой
- Отрежьте трубу MLC труборезом под прямым углом. Убедитесь, что на срезе нет заусенцев и загрязнений.
- Откалибруйте трубу калибратором до круглого сечения.
- Вставьте фитинг в трубу до упора. Труба должна появиться в смотровом окошке.
- Установите пресс-клещи на гильзу. Используйте профиль TH или U.
- Выполните опрессовку до конца. При необходимости проверьте соединение шаблоном.
- Подключите резьбовой конец к оборудованию, используя уплотнительный материал по резьбе.
