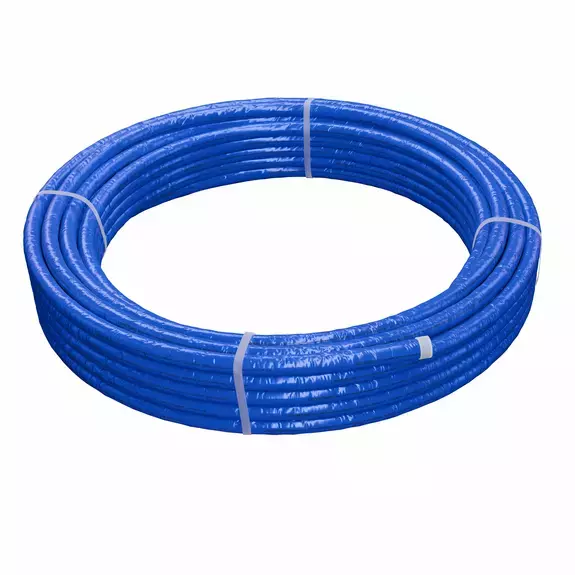

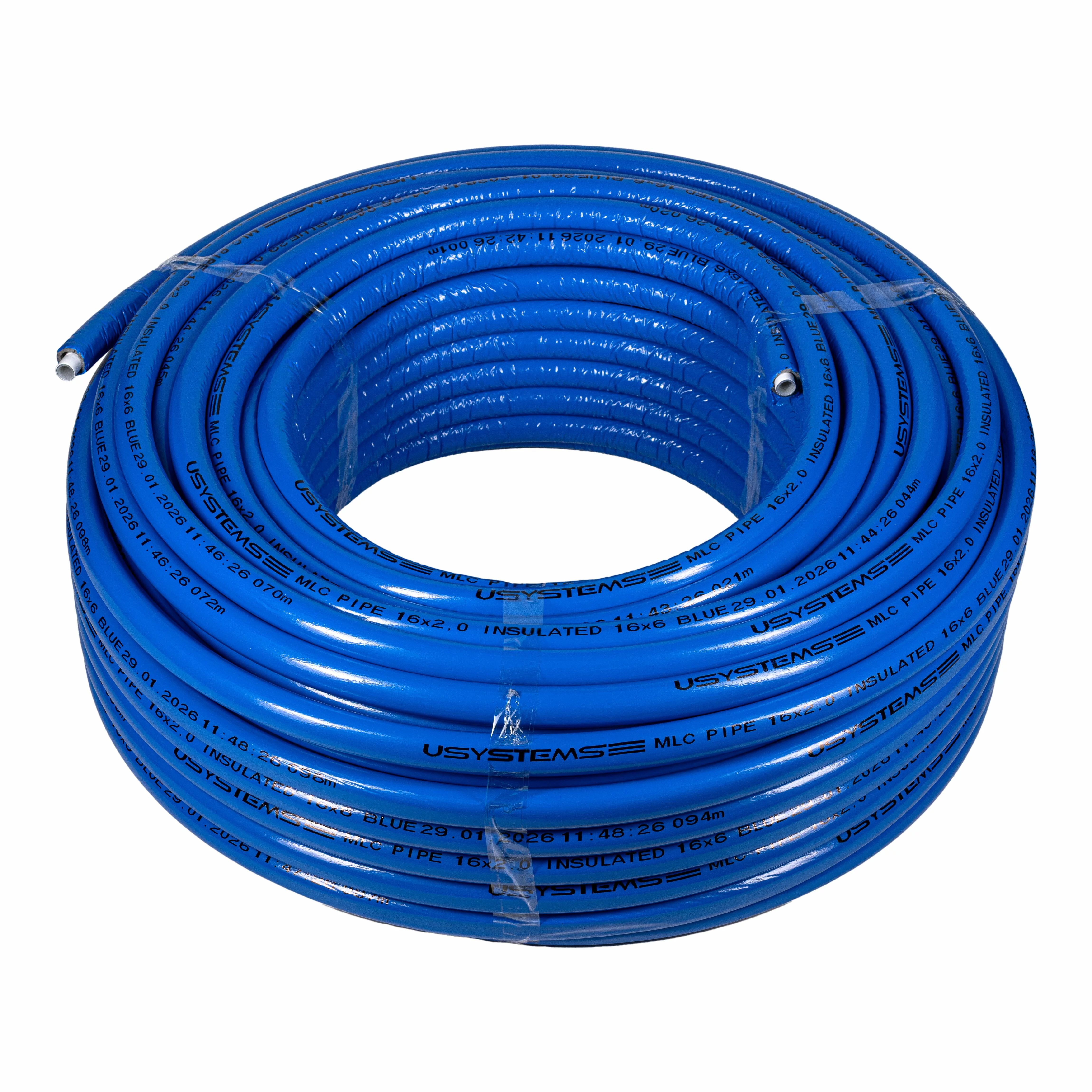

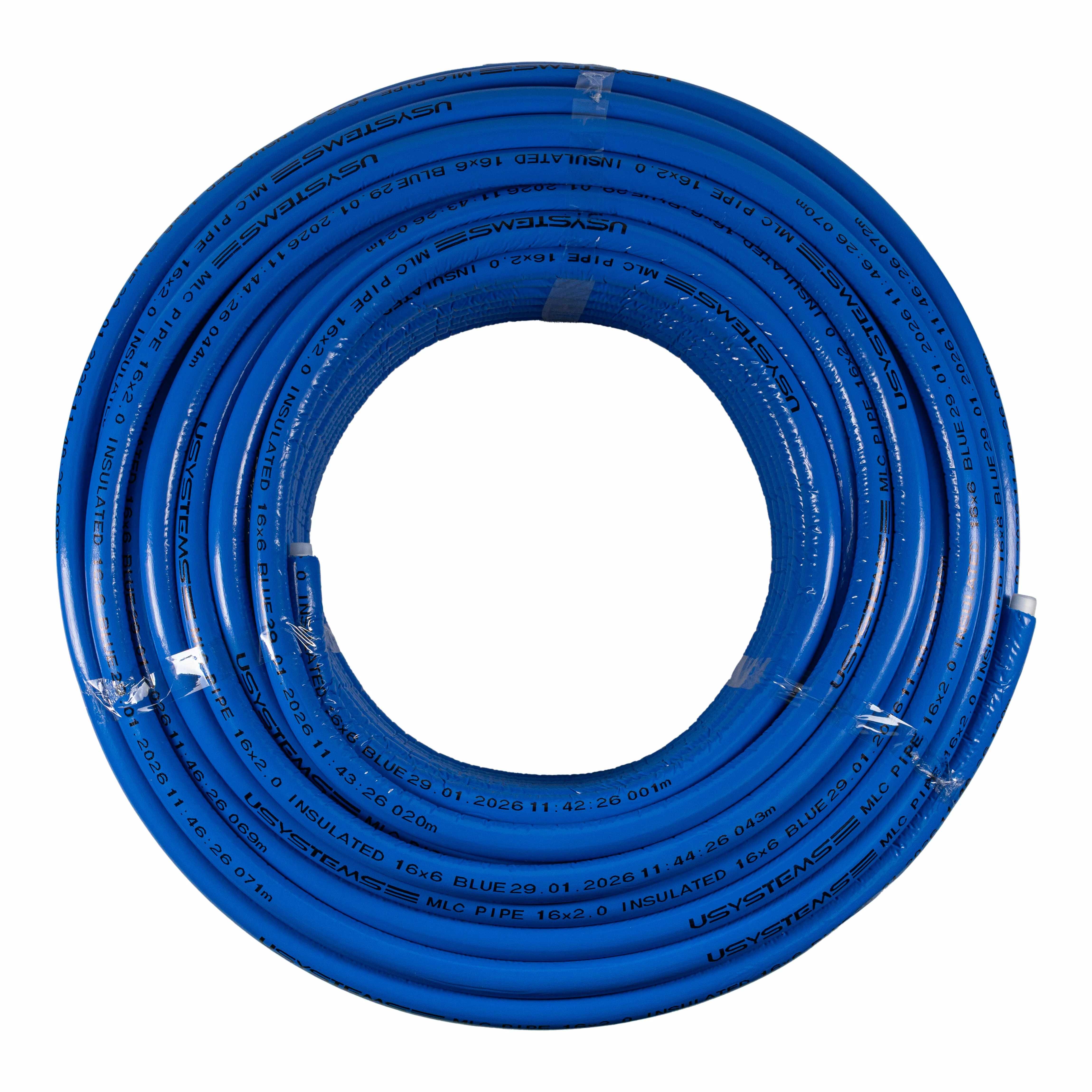

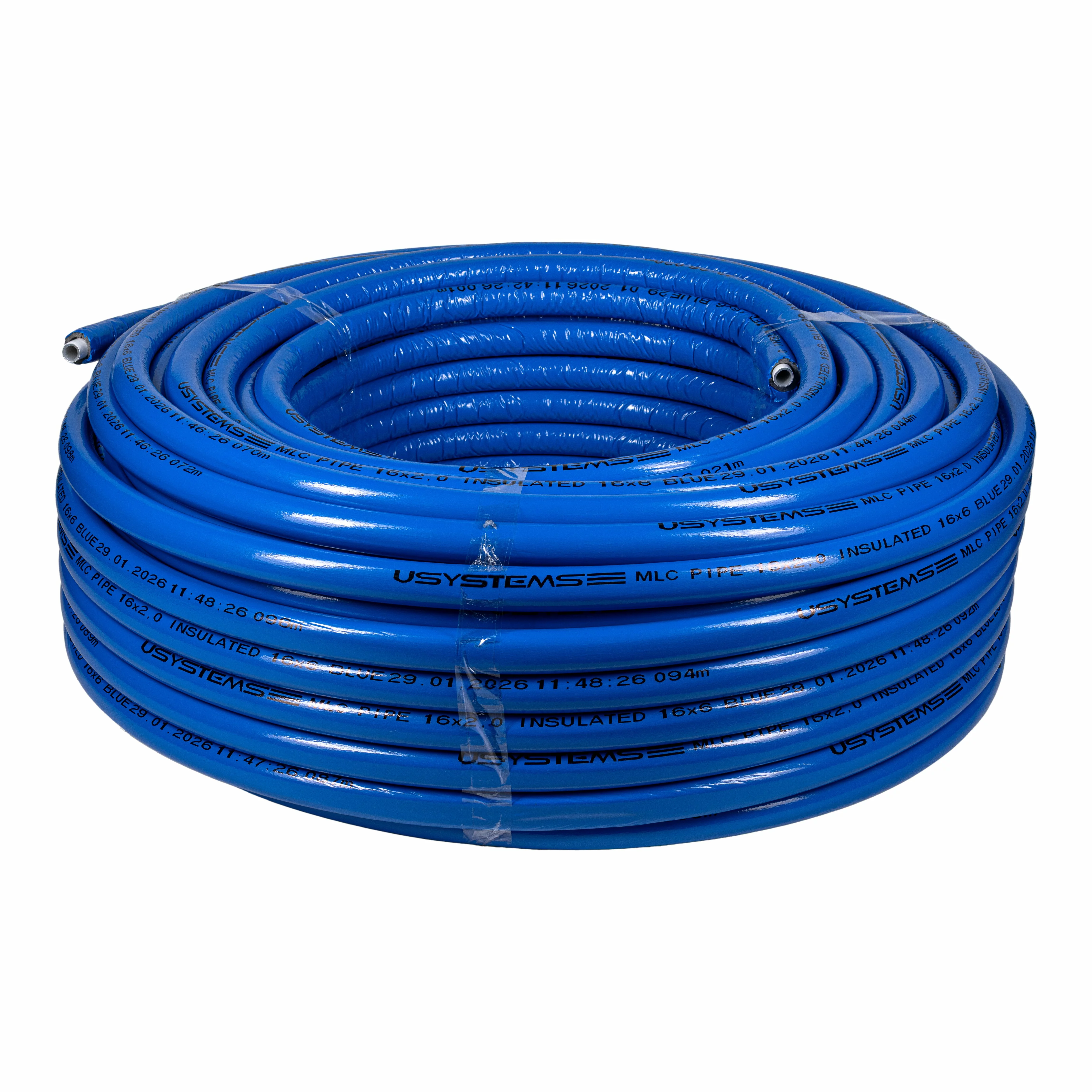

Труба MLC в синей теплоизоляции — готовое решение для холодного водоснабжения
Труба металлопластиковая USYSTEMS MLC в синей теплоизоляции — это готовое заводское решение для систем холодного водоснабжения. Пятислойная труба MLC (PE-RT II / клей / алюминий / клей / PE-RT II) уже помещена в теплоизоляцию из вспененного полиэтилена с защитной оболочкой. Это исключает необходимость отдельного утепления трубопровода, ускоряет монтаж и снижает затраты на логистику и хранение.
Синяя изоляция служит для цветовой маркировки трубопроводов и однозначно идентифицирует трубу как линию холодного водоснабжения. Это упрощает ориентирование на объекте и снижает риск ошибок при монтаже.
Ключевые преимущества
Защита от конденсата и нагрева
Теплоизоляция предотвращает выпадение конденсата на трубах с холодной водой, а также защищает ХВС от нагрева при прокладке рядом с горячими трубопроводами.
Готовая изоляция — экономия времени и средств
Готовое решение 2 в 1 снижает издержки на логистику и хранение до 80%, монтаж становится быстрее на 30% — не нужно проклеивать продольный и поперечный шов. Экономия на клее и скотче.
Металлопластиковая основа MLC
Внутренняя труба — металлопластиковая MLC со структурой PE-RT II / клей / алюминий / клей / PE-RT II. Алюминиевый слой сварен лазером встык, что обеспечивает повышенную гибкость. Коэффициент температурного расширения — 0,025 мм/(м·°С).
100% кислородный барьер
Алюминиевый слой полностью герметичен и предотвращает проникновение кислорода в теплоноситель, защищая оборудование от коррозии.
Цельная изоляция без стыков
Бухты длиной до 100 м позволяют укладывать трубу с цельной теплоизоляцией без стыков, исключая мостики холода.
Способы монтажа
Труба MLC в синей изоляции совместима с пресс-фитингами USYSTEMS MLC (профили TH и U). Допускается замоноличивание в бетонную стяжку.
Порядок монтажа трубы с пресс-фитингами
- Резка трубы — отрежьте трубу подходящим труборезом строго под прямым углом. Наличие загрязнений, заусенцев и прочих дефектов не допускается.
- Калибровка — при необходимости откалибруйте трубу калибратором до круглого сечения. Для диаметра 16 мм снятие фаски не требуется.
- Установка фитинга — вставьте трубу в фитинг до упора. Убедитесь, что труба вставлена до конца по контрольным отверстиям (смотровым окошкам) на упорном кольце.
- Опрессовка — используйте пресс-клещи профилей TH или U (для диаметра 26 мм — только TH). Установите гильзу фитинга в соответствующее место на профиле клещей и проведите полный цикл опрессовки до конца. При необходимости используйте шаблон для проверки качества обжима.
Важно: для диаметра 40 мм после калибровки требуется снятие внутренней фаски трубы ножом или фаскоснимателем. Минимальная длина прямого участка трубы между двумя пресс-фитингами для диаметра 16 мм составляет 65 мм.
Крепление труб
Расстояние между точками крепления для трубы 16×2 мм: по горизонтали — до 1,2 м, по вертикали — до 1,7 м. Перед поворотом и после него крепления устанавливаются на расстоянии 0,3 м от угла.
Замоноличивание в бетон
Пресс-соединения USYSTEMS MLC разрешается замоноличивать в бетон или стяжку. Перед заливкой все латунные фитинги, контактирующие с влажной средой (pH ≥ 12,5), необходимо обернуть изолентой или скотчем для защиты от коррозии. Резьбовые соединения в бетон заливать запрещено — в местах их установки предусматриваются лючки.
Гидравлические испытания
Испытания проводятся водой по следующей методике:
- система заполняется медленно, воздух стравливается через краны Маевского;
- давление поднимается до 1,5× от рабочего (относительно нижней точки);
- выдерживается 30 минут с периодической подкачкой, осмотр на протечки;
- давление снижается до половины испытательного;
- система оставляется на 120 минут — давление должно быть стабильным.
Падение давления указывает на протечку, которая устраняется, после чего испытания повторяются. Оборудование, не предназначенное для испытательного давления, предварительно отключается.
