Универсальная труба для водоснабжения и отопления

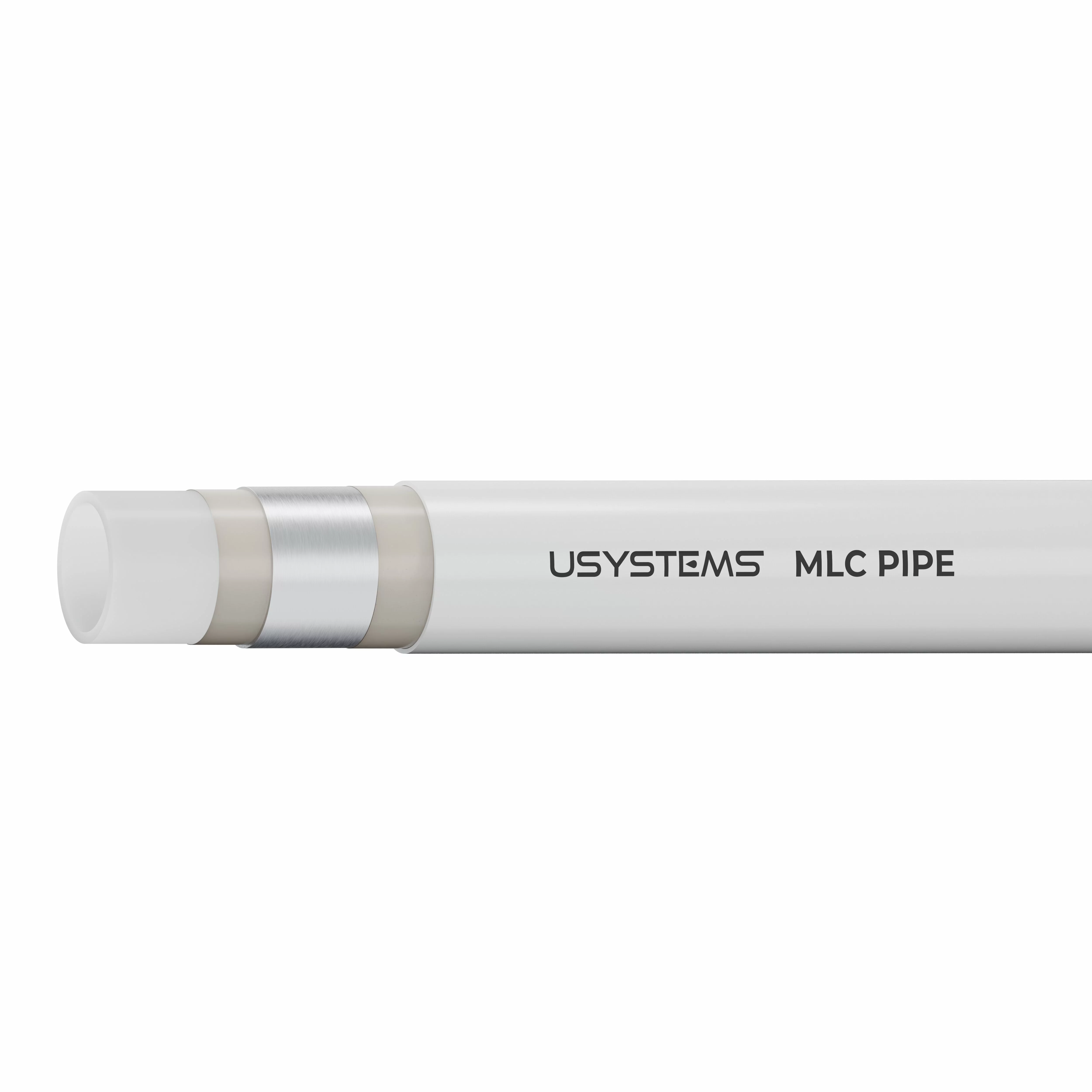

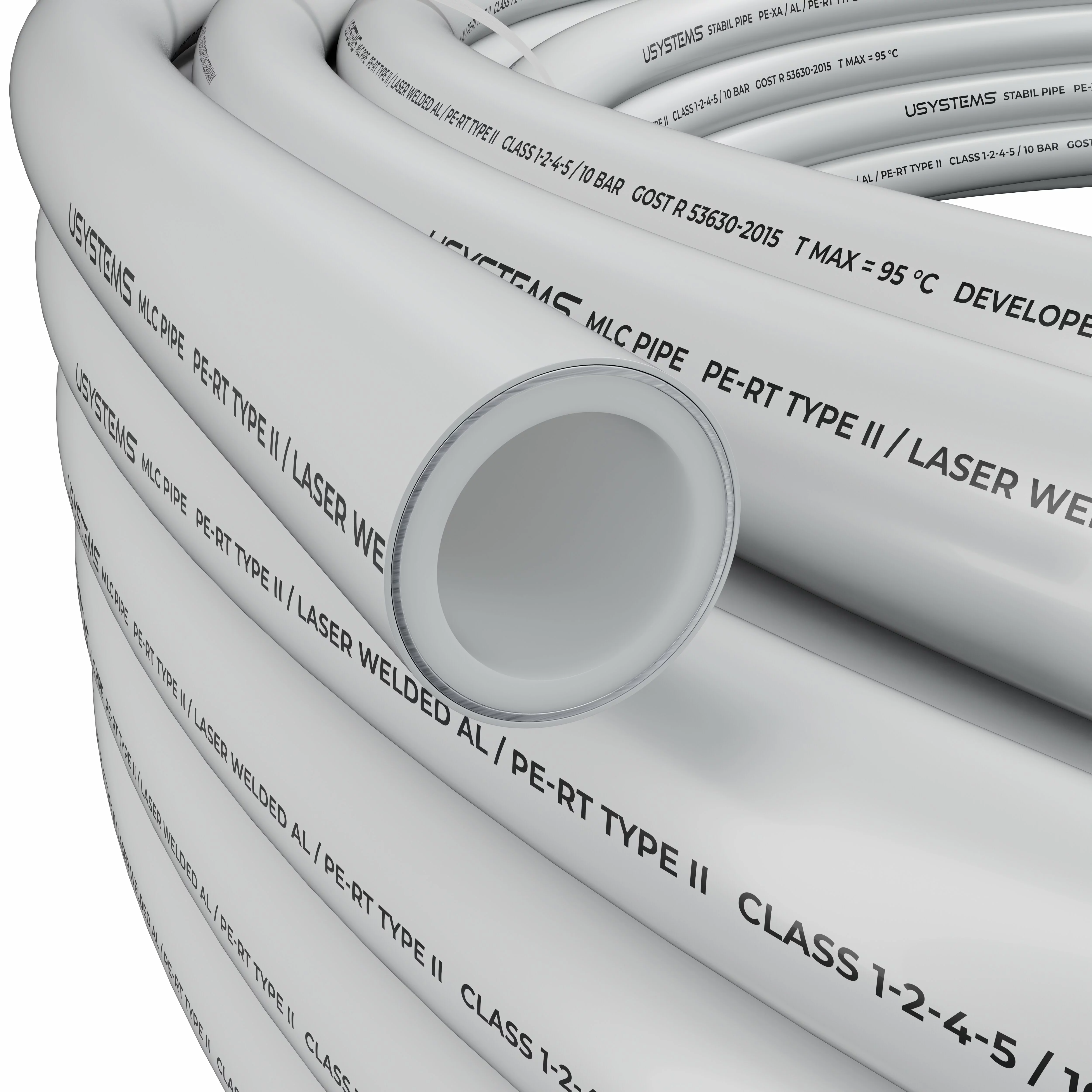

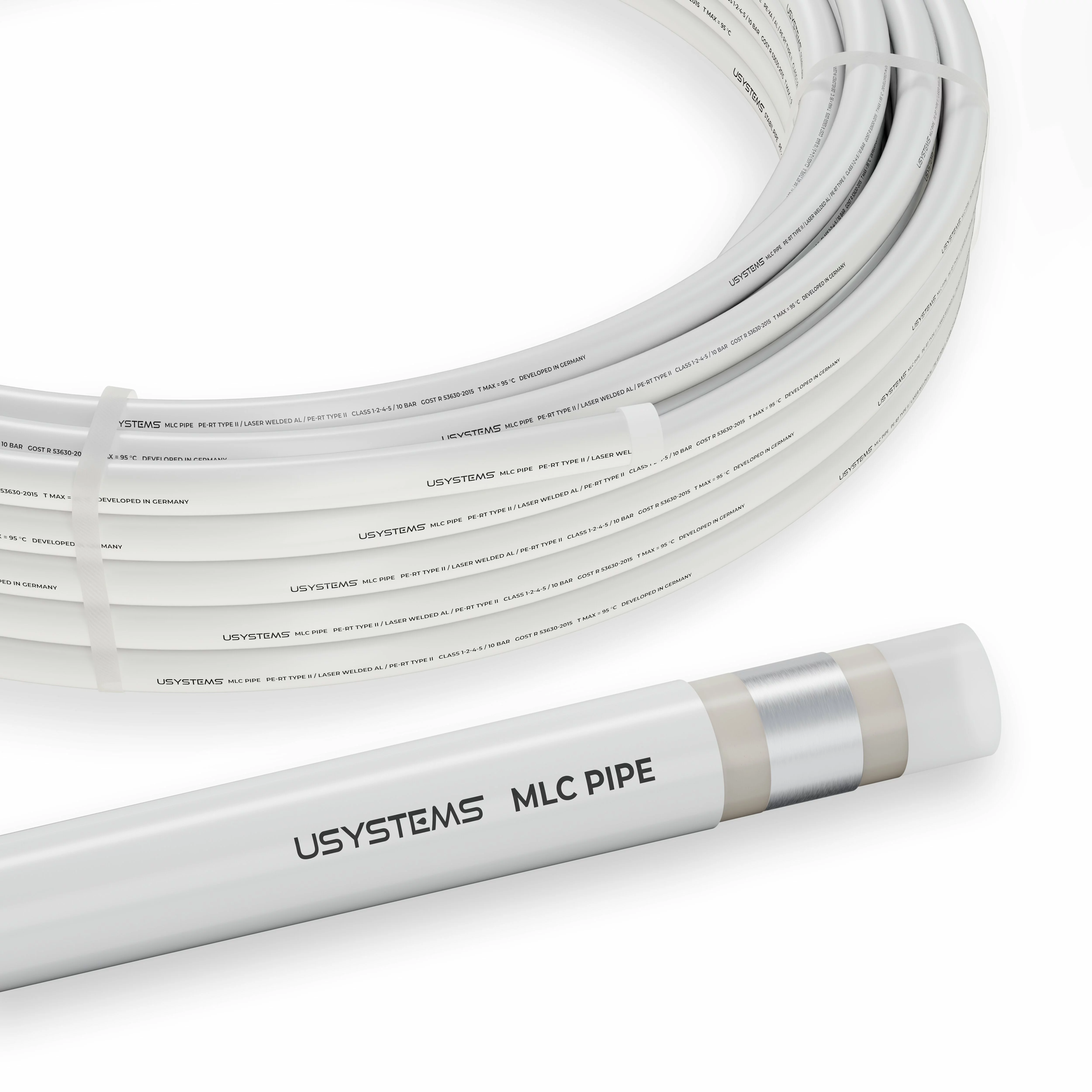

Труба металлопластиковая USYSTEMS MLC белого цвета — это пятислойное композиционное решение для систем внутреннего холодного и горячего водоснабжения, радиаторного и напольного отопления, а также охлаждения. Благодаря структуре PE-RT тип II / клей / алюминий / клей / PE-RT тип II труба сочетает высокую прочность и устойчивость к давлению с отличной гибкостью, что упрощает прокладку трасс любой сложности.
Армирование алюминием с лазерной сваркой встык
Ключевая особенность — алюминиевый слой, сваренный лазером встык. Эта технология даёт трубе преимущество перед аналогами с нахлёсточной сваркой: она легче гнётся, сохраняет заданную форму и требует меньше фитингов при монтаже. Толщина алюминия подобрана так, чтобы обеспечить прочность без потери гибкости, что особенно важно при устройстве тёплых полов и скрытой прокладке в штробах.
Надёжность и долговечность
Алюминиевый слой выступает 100% кислородным барьером — кислород не проникает в систему, а значит, стальные радиаторы, насосы и котлы защищены от коррозии. Внутренняя поверхность трубы гладкая (шероховатость 0,0004 мм), благодаря чему исключается зарастание и образование минеральных отложений, а гидравлическое сопротивление остаётся минимальным на протяжении всего срока эксплуатации.
Малые температурные удлинения
Коэффициент температурного расширения трубы MLC — 0,025 мм/(м·°С), что сопоставимо с металлическими трубопроводами и значительно ниже, чем у полимерных труб без армирования. Это упрощает компенсацию тепловых расширений и снижает нагрузку на крепления и узлы подключения.
Белая труба — классическое решение
Белый цвет трубы универсален: она одинаково хорошо смотрится при открытой прокладке на стенах и в коробах, а при скрытом монтаже в стяжке или штробе цвет не имеет значения. Белая труба органично вписывается в интерьеры жилых и коммерческих помещений.
Где применяется
Труба MLC белая подходит для:
- систем водоснабжения с питьевой водой (классы 1, 2, ХВ по ГОСТ 53630-2015),
- радиаторного отопления с любой схемой разводки — однотрубной, двухтрубной, коллекторной, попутной или тупиковой,
- напольного отопления (водяные тёплые полы),
- систем охлаждения и кондиционирования.

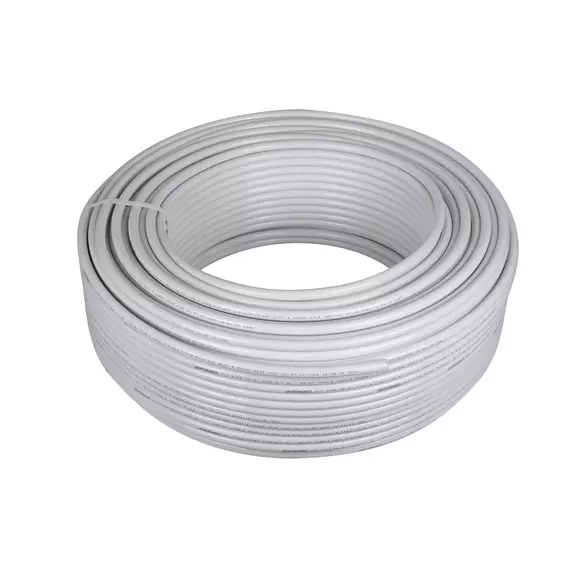

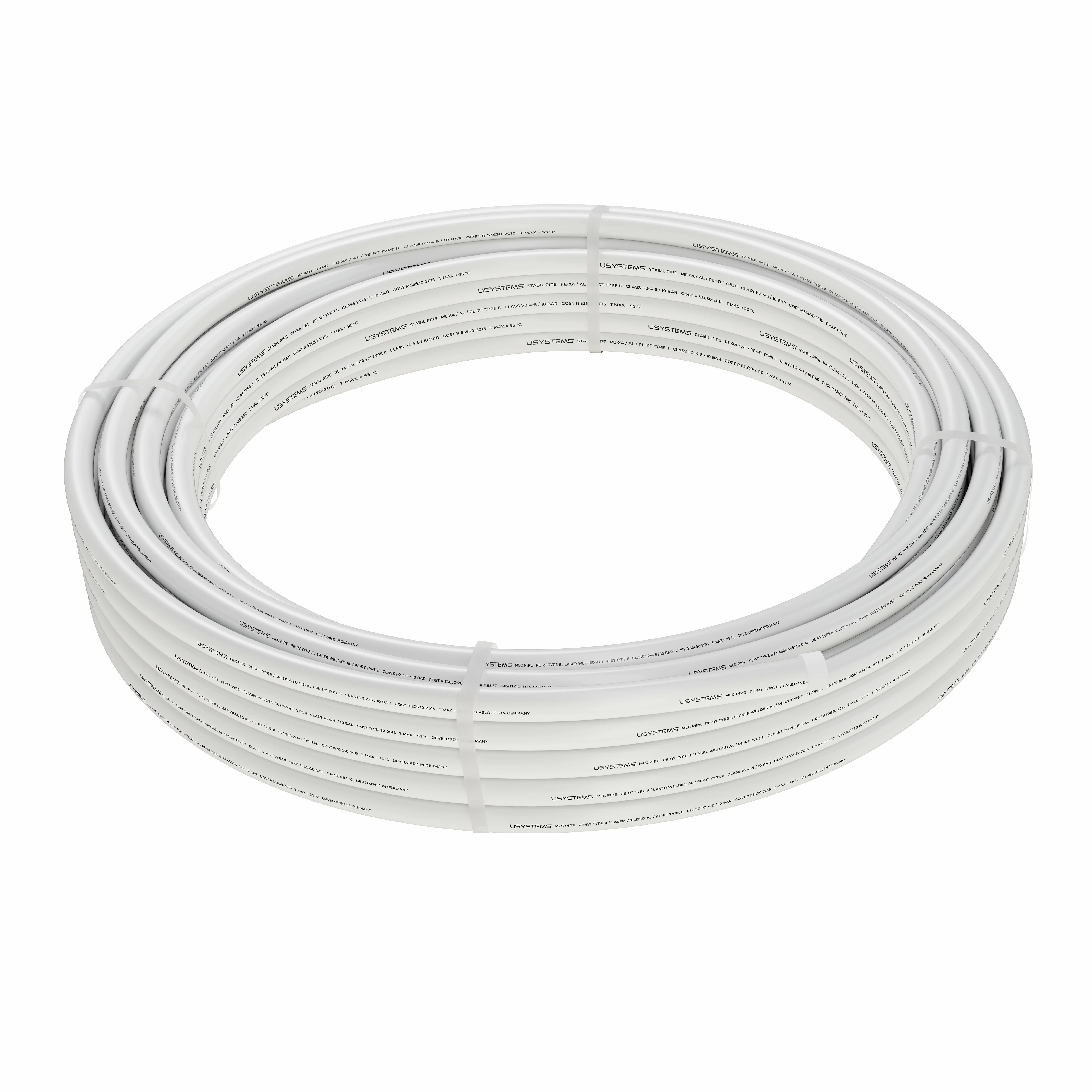

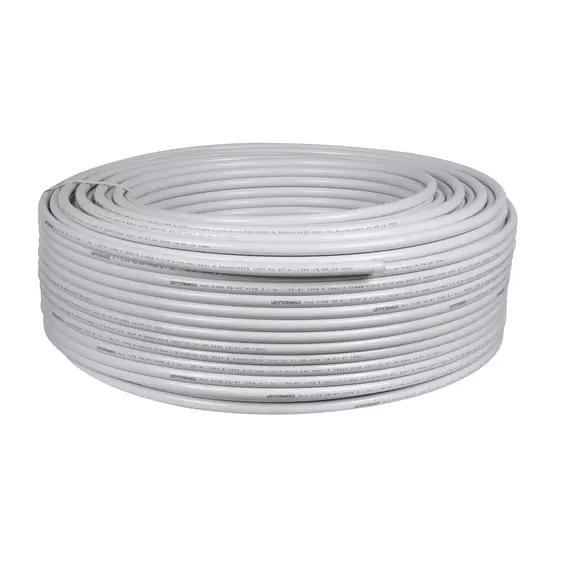

Поставляется в бухтах по 200 м с защитными заглушками на концах.
Срок службы и гарантия
Расчётный срок службы — 50 лет при соблюдении эксплуатационных режимов. Расширенная гарантия на систему USYSTEMS MLC — 15 лет.
Порядок монтажа трубы с пресс-фитингами
- Резка трубы — отрежьте трубу подходящим труборезом строго под прямым углом. Наличие загрязнений, заусенцев и прочих дефектов не допускается.
- Калибровка — при необходимости откалибруйте трубу калибратором до круглого сечения. Для диаметра 16 мм снятие фаски не требуется.
- Установка фитинга — вставьте трубу в фитинг до упора. Убедитесь, что труба вставлена до конца по контрольным отверстиям (смотровым окошкам) на упорном кольце.
- Опрессовка — используйте пресс-клещи профилей TH или U (для диаметра 26 мм — только TH). Установите гильзу фитинга в соответствующее место на профиле клещей и проведите полный цикл опрессовки до конца. При необходимости используйте шаблон для проверки качества обжима.
Важно: для диаметра 40 мм после калибровки требуется снятие внутренней фаски трубы ножом или фаскоснимателем. Минимальная длина прямого участка трубы между двумя пресс-фитингами для диаметра 16 мм составляет 65 мм.
Компенсация тепловых расширений
При перепадах температур труба удлиняется. Расчёт удлинения: ΔL = 0,025 × L × Δt, где L — длина участка в метрах, Δt — перепад температур в °С. Для компенсации используйте естественные повороты трассы (Г-образные компенсаторы) или специальные П- и Z-образные элементы. Длина плеча Г-образного компенсатора: L₁ = 30 × √(0,025 × d × L × Δt).
Крепление труб
Расстояние между точками крепления для трубы 16×2 мм: по горизонтали — до 1,2 м, по вертикали — до 1,7 м. Перед поворотом и после него крепления устанавливаются на расстоянии 0,3 м от угла.
Замоноличивание в бетон
Пресс-соединения USYSTEMS MLC разрешается замоноличивать в бетон или стяжку. Перед заливкой все латунные фитинги, контактирующие с влажной средой (pH ≥ 12,5), необходимо обернуть изолентой или скотчем для защиты от коррозии. Резьбовые соединения в бетон заливать запрещено — в местах их установки предусматриваются лючки.
Гидравлические испытания
Испытания проводятся водой по следующей методике:
- система заполняется медленно, воздух стравливается через краны Маевского;
- давление поднимается до 1,5× от рабочего (относительно нижней точки);
- выдерживается 30 минут с периодической подкачкой, осмотр на протечки;
- давление снижается до половины испытательного;
- система оставляется на 120 минут — давление должно быть стабильным.
Падение давления указывает на протечку, которая устраняется, после чего испытания повторяются. Оборудование, не предназначенное для испытательного давления, предварительно отключается.
