Муфта аксиальная: соединение труб PE-Xa и Stabil между собой
Аксиальная муфта USYSTEMS из термообработанной латуни предназначена для прямого соединения труб USYSTEMS PE-Xa S3,2 (PN10) и Stabil Pipe одинакового диаметра. Используется в системах отопления, водоснабжения и охлаждения при наращивании трубопровода и монтаже прямых участков.
Соединение выполняется с помощью специального аксиального инструмента — расширителя и напрессовочных тисков. Технология заключается в механическом обжатии трубы и фитинга с помощью надвижной гильзы. После установки фитинга гильза напрессовывается, обеспечивая надежное и герметичное соединение.

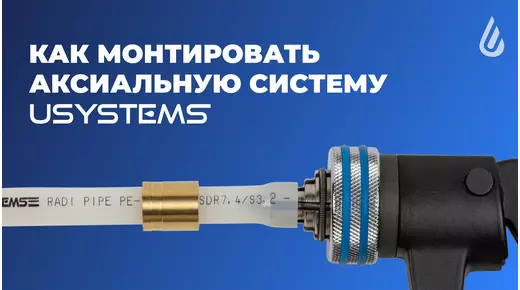

Монтаж муфты аксиальной
Для монтажа аксиальной муфты требуется специальный инструмент в комплекте из расширителя и надвижных тисков. Монтаж следует выполнять в соответствии с сопроводительной инструкцией к инструменту.
Технология соединения основана на способности труб из поперечно-сшитого полиэтилена расширяться без потери своих технологических характеристик. Соединение получается неразборным.
- Подготовка расширителя. Установите расширительную головку соответствующего диаметра на расширитель до упора. При первом использовании расширителя, а также в дальнейшем по необходимости, нанесите небольшое количество графитовой смазки на конус инструмента.
- Подготовка напрессовочных тисков. Установите напрессовочные тиски соответствующего диаметра на плунжер аксиального инструмента. Закрепите их штифтами до упора. Поверните тиски и упорную рукоять в удобное для работы положение.
- Подготовка труб. При необходимости распрямите концы труб, чтобы область монтажа была прямолинейной. Отрежьте трубы под прямым углом. Не допускается наличие повреждений или загрязнений на концах труб.
- Установка гильз. Наденьте гильзы на обе трубы маркировочным кольцом в сторону от соединения. Монтаж выполняйте направлением внутренней фаски гильз в сторону соединения.
- Расширение труб. Вставьте головку в трубу до упора и расширьте конец трубы 1–2 раза с небольшим поворотом на 15–45 градусов после каждого расширения. Повторите для второй трубы.
- Установка муфты. Вставьте муфту в обе трубы таким образом, чтобы концы труб не доходили 1–3 мм до стопорных бортиков муфты. Установите трубу с муфтой на напрессовочные тиски.
- Напрессовка. Нажимая на рабочий рычаг, проведите напрессовку гильз на трубы с муфтой до упора гильз в торцы муфты. Следите, чтобы муфта в процессе располагалась по центру и соосно оси тисков.
- Контроль и завершение. Убедитесь, что гильзы совмещены с торцами муфты. Нажмите на спускной клапан для возврата поршня в исходное положение, снимите готовое соединение.
Важно: аксиальные фитинги могут быть замоноличены в строительные конструкции. Перед замоноличиванием фитинги следует изолировать от контакта со строительными растворами.
