Надвижная гильза Uni: аксиальное соединение для труб PE-Xa, Stabil

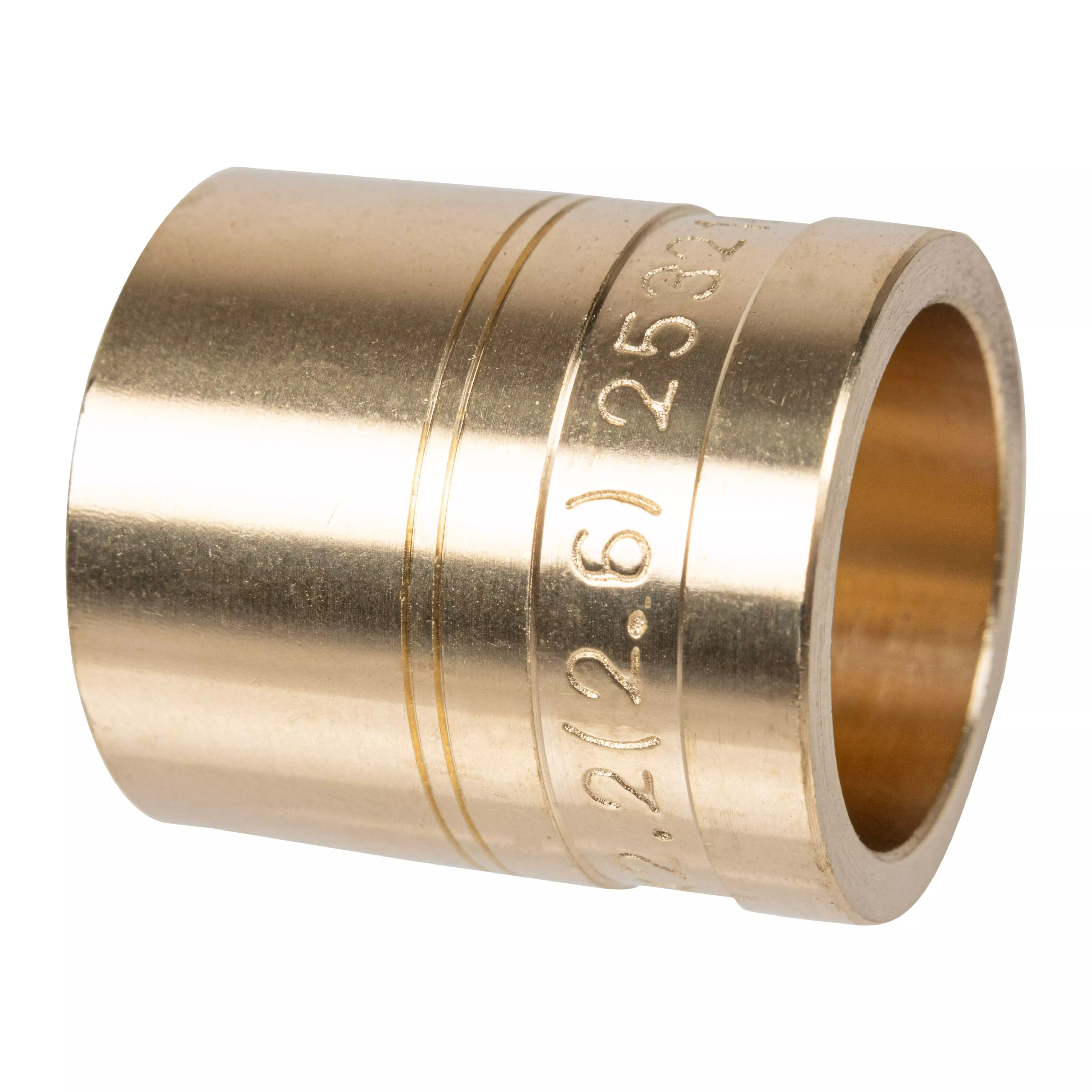

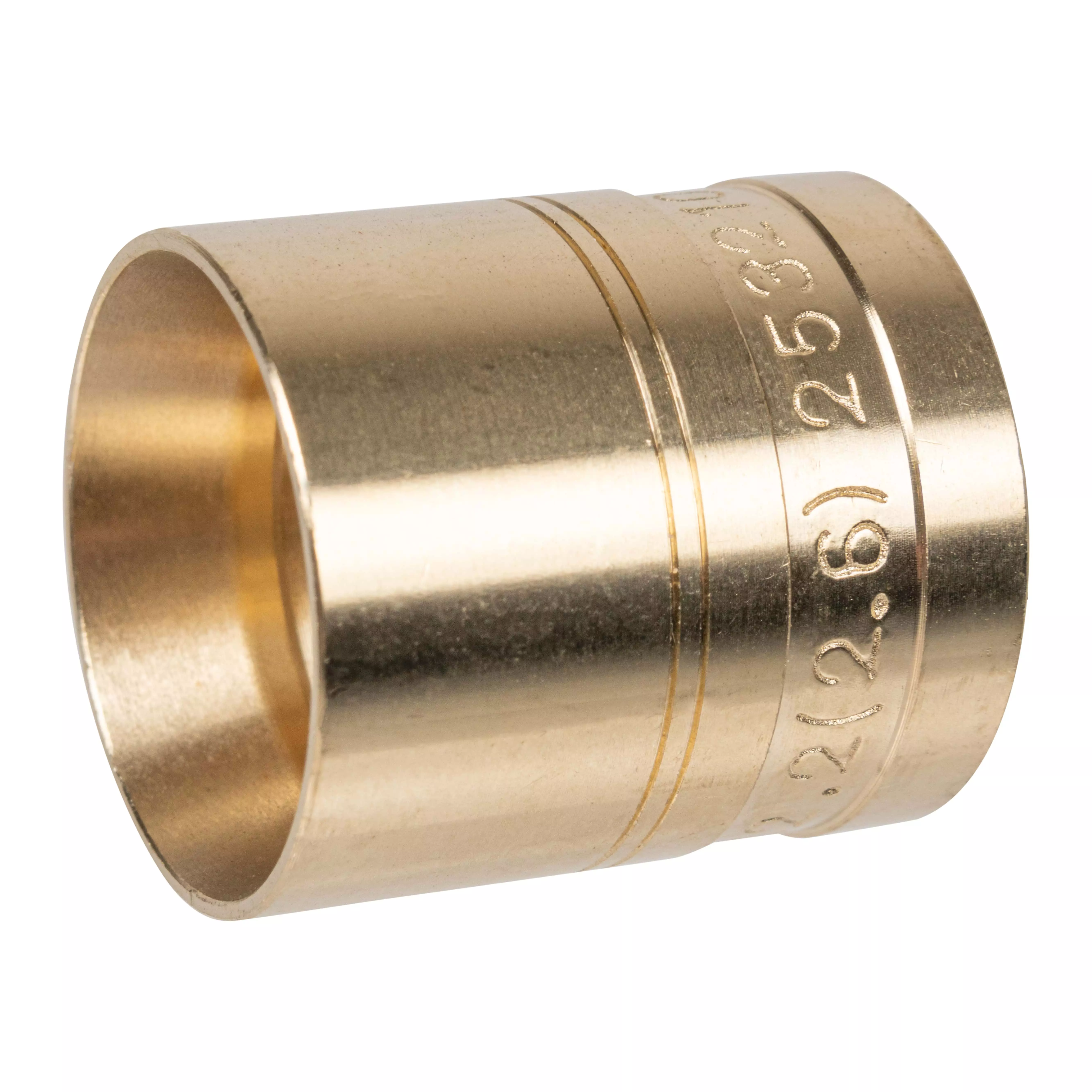

Надвижная гильза USYSTEMS Uni из термообработанной латуни предназначена для монтажа неразъемных аксиальных соединений труб USYSTEMS PE-Xa S3,2 (PN10) и Stabil Pipe.
Монтаж выполняется специальным инструментом — механическим расширителем и напрессовочными гидравлическими тисками. Технология заключается в механическом обжатии трубы и фитинга с помощью надвижной гильзы. Фитинг устанавливается в расширенную трубу, и гильза напрессовывается на него, обеспечивая прочное и герметичное соединение.
Монтаж гильзы надвижной аксиальной
Для монтажа аксиальных соединений требуется специальный инструмент. Комплект инструмента состоит из механического расширителя и гидравлических надвижных тисков. Монтаж следует выполнять в соответствии с сопроводительной инструкцией к инструменту.
Технология соединения основана на способности труб из поперечно-сшитого полиэтилена расширяться без потери своих технологических характеристик. Соединение получается неразборным. Монтаж гильзы необходимо выполнять по направлению внутренней конусной части гильзы в сторону соединения.
- Подготовка расширителя. Установите расширительную головку соответствующего диаметра на расширитель до упора. При первом использовании расширителя, а также в дальнейшем по необходимости, нанесите небольшое количество графитовой смазки на конус инструмента. Не допустимо наличие смазки на внешней поверхности рабочей части расширительной головки.
- Подготовка напрессовочных тисков. Установите напрессовочные тиски соответствующего диаметра на плунжер гидравлического инструмента. Закрепите их штифтами до упора. Поверните тиски и упорную рукоять в удобное для работы положение.
- Подготовка трубы. Отрежьте трубу под прямым углом. При необходимости распрямите конец трубы при помощи калибратора, чтобы участок трубы для монтажа был прямолинейным. Не допускается наличие заусенцев, повреждений или загрязнений на конце и внутренней поверхности трубы.
- Установка гильзы. Наденьте гильзу на трубу. Внутренняя конусная часть гильзы должна смотреть на соединение.
- Расширение трубы. Вставьте расширительную головку в трубу до упора. Первое расширение делаем, сводя рукоятки инструмента на 50% от всего хода рукоятки, второе на 75% и только при третьем расширении сводим рукоятки на 100%. После каждого расширения трубу нужно проворачивать на 30-40˚ вокруг оси, чтобы труба расширялась равномерно по всей длине окружности. Рекомендуется делать не менее 5 расширений, для оптимального вхождения фитинга в трубу.
- Установка фитинга. Вставьте фитинг в расширенный конец трубы до ограничительных выступов на штуцере фитинга (1–3 мм до стопорного бортика фитинга).
- Напрессовка. Установите трубу с фитингом и гильзой в напрессовочные тиски. Нажимая на рабочий рычаг, проведите напрессовку гильзы на трубу с установленным фитингом до упора гильзы в стопорный бортик. Следите, чтобы фитинг в процессе располагался по центру и соосно оси трубы. Нажмите на спускной клапан для возврата поршня в исходное положение, снимите готовое соединение.
- Контроль и завершение. Осмотрите готовое соединение. Убедитесь, что гильза не имеет перекосов и равномерно прилегает к стопорному бортику. При необходимости повторите п.7 для выравнивания положения гильзы. Допустимый зазор между бортиком и гильзой не более 1.5мм.
Важно: все операции выполняются последовательно, без пропусков. Неправильная установка гильзы или фитинга может привести к нарушению герметичности соединения и поломке инструмента.
