Тройник аксиальный с внутренней резьбой: отвод от магистрали PE-Xa и Stabil с подключением к оборудованию

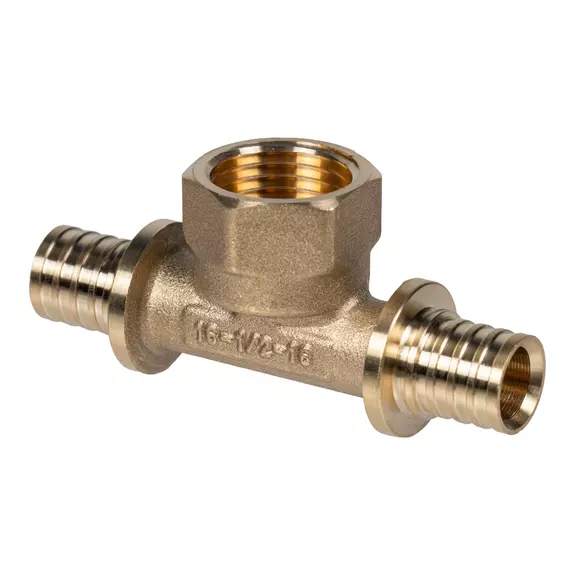

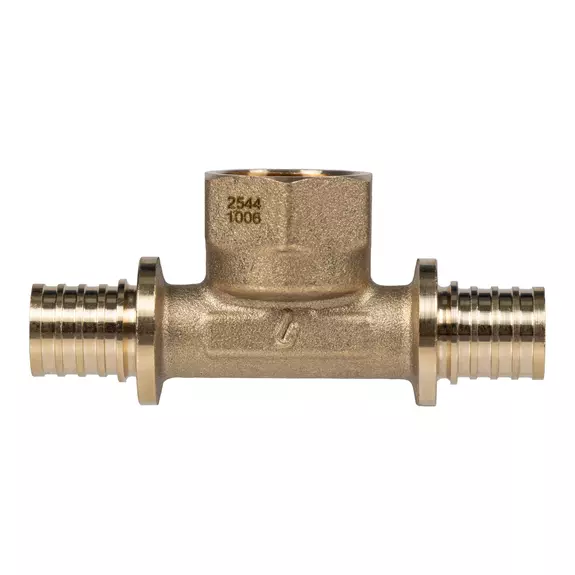

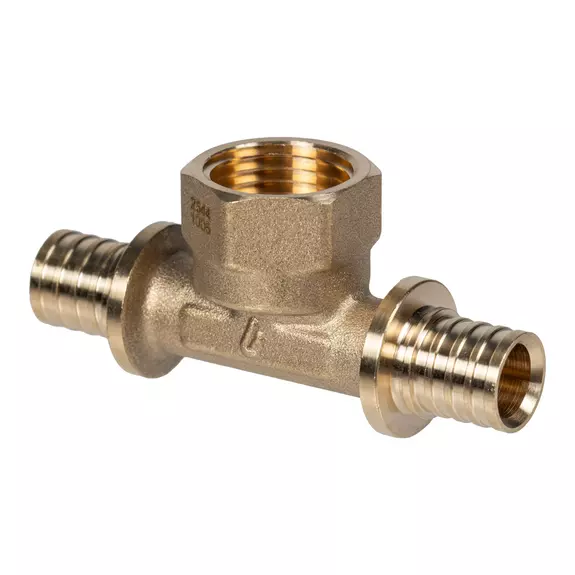

Аксиальный тройник USYSTEMS из термообработанной латуни с внутренней цилиндрической резьбой Rp предназначен для соединения трех труб USYSTEMS PE-Xa S3,2 (PN10) и Stabil Pipe в Т-образный узел. Используется в системах отопления, водоснабжения и охлаждения для организации отвода от основной магистрали с подключением к отопительным и санитарным приборам, резьбовым коллекторам, запорно-регулирующей арматуре и другим элементам с наружной резьбой.
Соединение выполняется с помощью специального аксиального инструмента — расширителя и напрессовочных тисков. Технология заключается в механическом обжатии труб и фитинга с помощью надвижных гильз. После установки тройника гильзы напрессовываются, обеспечивая надежное и герметичное соединение.
Монтаж тройника аксиального с внутренней резьбой
Для монтажа аксиального тройника требуется специальный инструмент в комплекте из расширителя и надвижных тисков. Монтаж следует выполнять в соответствии с сопроводительной инструкцией к инструменту.
Технология соединения основана на способности труб из поперечно-сшитого полиэтилена расширяться без потери своих технологических характеристик. Соединение получается неразборным.
Монтаж необходимо выполнять направлением внутренней фаски гильзы в сторону соединения.
- Подготовка расширителя. Установите расширительную головку соответствующего диаметра на расширитель до упора. При первом использовании расширителя, а также в дальнейшем по необходимости, нанесите небольшое количество графитовой смазки на конус инструмента.
- Подготовка напрессовочных тисков. Установите напрессовочные тиски соответствующего диаметра на плунжер аксиального инструмента. Закрепите их штифтами до упора. Поверните тиски и упорную рукоять в удобное для работы положение.
- Подготовка труб. При необходимости распрямите концы труб, чтобы область монтажа была прямолинейной. Отрежьте трубы под прямым углом. Не допускается наличие повреждений или загрязнений на концах труб.
- Установка гильз. Наденьте гильзы на три трубы маркировочным кольцом в сторону от соединения.
- Расширение труб. Вставьте головку в трубу до упора и расширьте конец трубы 1–2 раза с небольшим поворотом на 15–45 градусов после каждого расширения. Повторите для трех труб.
- Установка тройника. Вставьте тройник в трубы таким образом, чтобы концы труб не доходили 1–3 мм до стопорных бортиков тройника. Установите трубу с тройником на напрессовочные тиски.
- Напрессовка. Нажимая на рабочий рычаг, проведите напрессовку гильз на трубы с тройником до упора гильз в торцы тройника. Следите, чтобы тройник в процессе располагался по центру и соосно оси тисков.
- Контроль и завершение. Убедитесь, что гильзы совмещены с торцами тройника. Нажмите на спускной клапан для возврата поршня в исходное положение, снимите готовое соединение.
Важно: аксиальные фитинги могут быть замоноличены в строительные конструкции. Перед замоноличиванием фитинги следует изолировать от контакта со строительными растворами.
