Водорозетка аксиальная: подключение сантехники к трубам PE-Xa и Stabil
Аксиальная водорозетка USYSTEMS из термообработанной латуни предназначена для подключения труб USYSTEMS PE-Xa S3,2 (PN10) и Stabil Pipe к санитарным приборам. Это конечная точка трубопровода, которая выводит трубу на стену и служит для подключения оборудования.
Соединение выполняется с помощью специального аксиального инструмента — расширителя и напрессовочных тисков. Технология заключается в механическом обжатии трубы и фитинга с помощью надвижной гильзы. После установки водорозетки гильза напрессовывается, обеспечивая надежное и герметичное соединение.
Крепится на монтажную планку или непосредственно к стене.

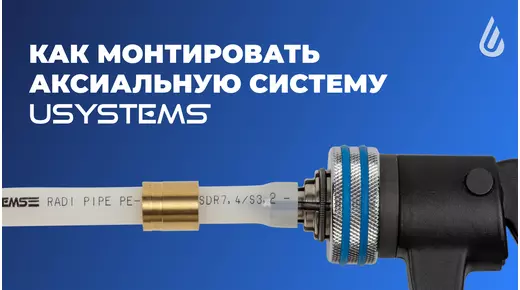

Монтаж водорозетки аксиальной
Для монтажа аксиальной водорозетки требуется специальный инструмент в комплекте из расширителя и надвижных тисков. Монтаж следует выполнять в соответствии с сопроводительной инструкцией к инструменту.
Технология соединения основана на способности труб из поперечно-сшитого полиэтилена расширяться без потери своих технологических характеристик. Соединение получается неразборным.
Монтаж необходимо выполнять направлением внутренней фаски гильзы в сторону соединения.
- Подготовка расширителя. Установите расширительную головку соответствующего диаметра на расширитель до упора. При первом использовании расширителя, а также в дальнейшем по необходимости, нанесите небольшое количество графитовой смазки на конус инструмента.
- Подготовка напрессовочных тисков. Установите напрессовочные тиски соответствующего диаметра на плунжер аксиального инструмента. Закрепите их штифтами до упора. Поверните тиски и упорную рукоять в удобное для работы положение.
- Подготовка трубы. При необходимости распрямите конец трубы, чтобы область монтажа была прямолинейной. Отрежьте трубу под прямым углом. Не допускается наличие повреждений или загрязнений на конце трубы.
- Установка гильзы. Наденьте гильзу на трубу маркировочным кольцом в сторону от соединения.
- Расширение трубы. Вставьте головку в трубу до упора и расширьте конец трубы 1–2 раза с небольшим поворотом на 15–45 градусов после каждого расширения.
- Установка водорозетки. Вставьте водорозетку в трубу таким образом, чтобы конец трубы не доходил 1–3 мм до стопорного бортика фитинга. Установите трубу с водорозеткой на напрессовочные тиски.
- Напрессовка. Нажимая на рабочий рычаг, проведите напрессовку гильзы на трубу с водорозеткой до упора гильзы в торец фитинга. Следите, чтобы водорозетка в процессе располагалась по центру и соосно оси тисков.
- Контроль и завершение. Убедитесь, что гильза совмещена с торцом водорозетки. Нажмите на спускной клапан для возврата поршня в исходное положение, снимите готовое соединение.
Важно: аксиальные фитинги могут быть замоноличены в строительные конструкции. Перед замоноличиванием фитинги следует изолировать от контакта со строительными растворами.
