Водорозетка аксиальная U-профиль: проходное подключение сантехники к трубам PE-Xa и Stabil
Аксиальная водорозетка USYSTEMS из термообработанной латуни с U-образным профилем предназначена для подключения труб USYSTEMS PE-Xa S3,2 (PN10) и Stabil Pipe к санитарным приборам. Это проходная модель для кольцевой разводки: вода поступает через один патрубок и выходит через второй, позволяя подключать сантехнику без разрыва магистрали.
Соединение выполняется с помощью специального аксиального инструмента — расширителя и напрессовочных тисков. Технология заключается в механическом обжатии трубы и фитинга с помощью надвижной гильзы. После установки водорозетки гильза напрессовывается, обеспечивая надежное и герметичное соединение.
Крепится к стене или на монтажную планку с расстоянием между отверстиями 40 мм.

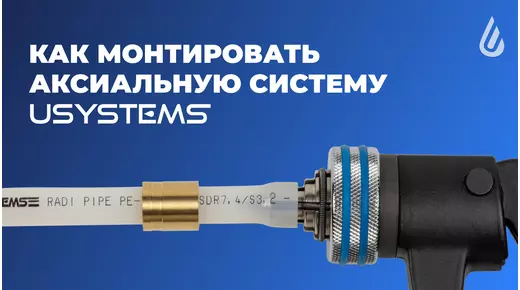

Монтаж водорозетки аксиальной
Для монтажа аксиальной водорозетки требуется специальный инструмент в комплекте из расширителя и надвижных тисков. Монтаж следует выполнять в соответствии с сопроводительной инструкцией к инструменту.
Технология соединения основана на способности труб из поперечно-сшитого полиэтилена расширяться без потери своих технологических характеристик. Соединение получается неразборным.
Монтаж необходимо выполнять направлением внутренней фаски гильзы в сторону соединения.
- Подготовка расширителя. Установите расширительную головку соответствующего диаметра на расширитель до упора. При первом использовании расширителя, а также в дальнейшем по необходимости, нанесите небольшое количество графитовой смазки на конус инструмента.
- Подготовка напрессовочных тисков. Установите напрессовочные тиски соответствующего диаметра на плунжер аксиального инструмента. Закрепите их штифтами до упора. Поверните тиски и упорную рукоять в удобное для работы положение.
- Подготовка труб. При необходимости распрямите концы труб, чтобы область монтажа была прямолинейной. Отрежьте трубы под прямым углом. Не допускается наличие повреждений или загрязнений на концах труб.
- Установка гильз. Наденьте гильзы на обе трубы маркировочным кольцом в сторону от соединения.
- Расширение труб. Вставьте головку в трубу до упора и расширьте конец трубы 1–2 раза с небольшим поворотом на 15–45 градусов после каждого расширения. Повторите для второй трубы.
- Установка водорозетки. Вставьте водорозетку в обе трубы таким образом, чтобы концы труб не доходили 1–3 мм до стопорных бортиков фитинга. Установите трубу с водорозеткой на напрессовочные тиски.
- Напрессовка. Нажимая на рабочий рычаг, проведите напрессовку гильз на трубы с водорозеткой до упора гильз в торцы фитинга. Следите, чтобы водорозетка в процессе располагалась по центру и соосно оси тисков.
- Контроль и завершение. Убедитесь, что гильзы совмещены с торцами водорозетки. Нажмите на спускной клапан для возврата поршня в исходное положение, снимите готовое соединение.
Важно: аксиальные фитинги могут быть замоноличены в строительные конструкции. Перед замоноличиванием фитинги следует изолировать от контакта со строительными растворами.
