Угольник PPSU: соединение труб PE-Xa под прямым углом

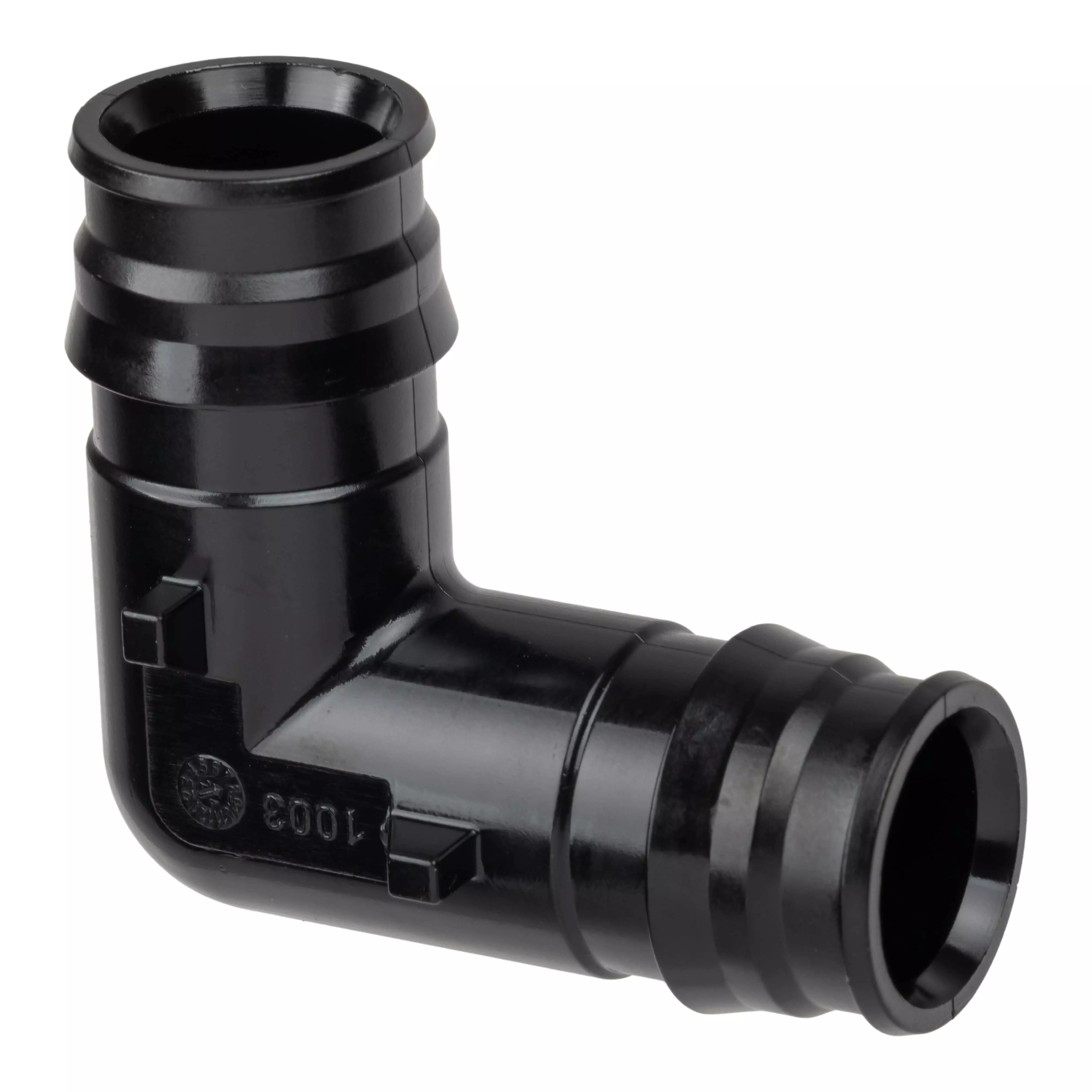

Угольник USYSTEMS из полифенилсульфона (PPSU) предназначен для соединения труб из сшитого полиэтилена PE-Xa под углом 90°. Используется при монтаже водоснабжения, отопления и других инженерных сетей, когда трубу нужно повернуть в вертикальной или горизонтальной плоскости.
Монтируется по технологии СБМ с помощью расширительного инструмента. Подходит для труб серий PN6 и PN10. Кольцо для монтажа приобретается отдельно.
Преимущества
- Поворот трубы на 90°. Позволяет менять направление трубопровода без использования резьбовых соединений.
- Монтаж по технологии СБМ. Расширил трубу, вставил угольник — готово.
- Корпус из PPSU. Не ржавеет, устойчив к коррозии и химическому воздействию, можно замоноличивать в бетон.
- Подходит для PN6 и PN10. Одна модель для обеих систем.
Монтаж угольника
Для установки угольника понадобится расширительный инструмент и два кольца PE-X соответствующего диаметра. Строго следуйте инструкции:
- Резка труб. Используйте специальный труборез. Срезы должны быть строго перпендикулярны осям труб, без задиров и заусенцев.
- Установка колец. Наденьте на концы обеих труб кольца соответствующего диаметра, продвинув их до упора.
-
Расширение труб. Установите на инструмент расширительную головку. Подберите головку по толщине стенки трубы (маркировка на трубе и головке должна совпадать). Вставьте сегменты головки в трубу, продвинув их как можно дальше. Медленно сведите рукоятки (или нажмите на курок аккумуляторного инструмента).
Важно: после каждого расширения поворачивайте инструмент на 15–45° и снова проталкивайте сегменты головки как можно глубже, пока торец трубы не упрется в ограничительный стопор головки. Не превышайте допустимое количество расширений. Повторите для второй трубы. -
Соединение. Сразу после расширения вставьте угольник в обе трубы до упора.
Важно: фитинг должен входить с небольшим сопротивлением. Если он входит слишком легко — труба перерасширена, это недопустимо. Удерживайте соединение несколько секунд. - Проверка. Важно: между торцами обоих колец и упорами на угольнике не должно быть никакого зазора.
-
Прогрев при низких температурах (опционально). Если монтаж проводится при температуре ниже 5°C, равномерно прогрейте соединения строительным феном.
Важно: не нагревайте кольца выше 50°C и не делайте это дольше 15 секунд.
Гидравлические испытания можно начинать через 15 минут после монтажа при температуре от +10 °C. При более низкой температуре время выдержки увеличивается.
