Штуцер с накидной гайкой Евроконус: подключение трубы PE-Xa к радиаторам и коллекторам

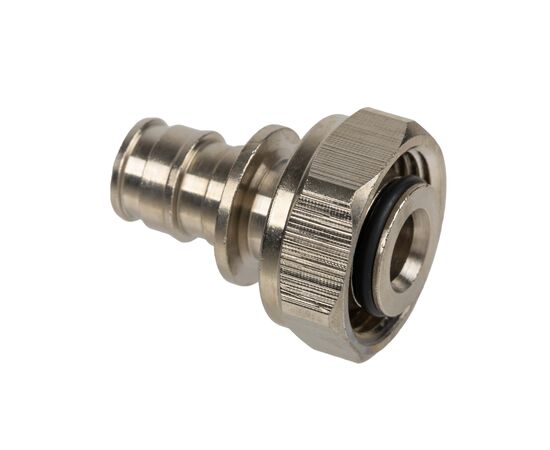

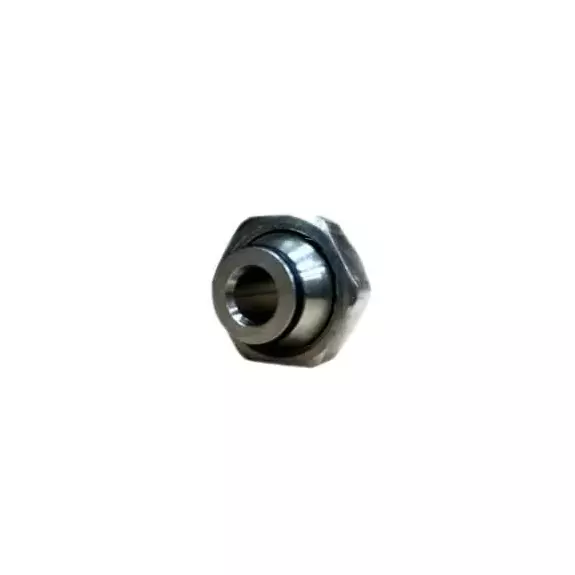

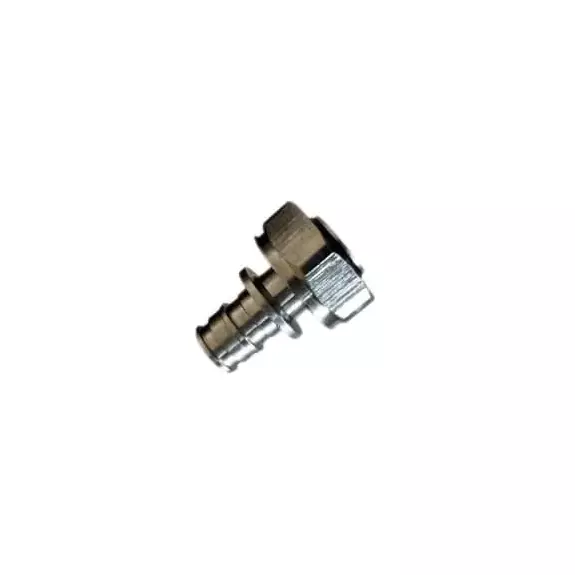

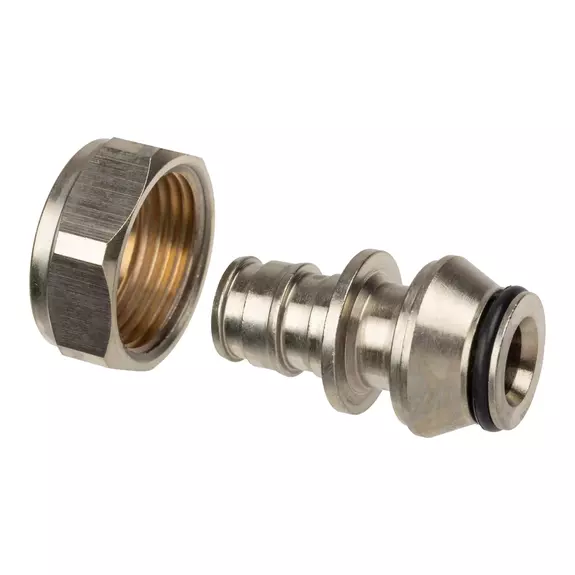

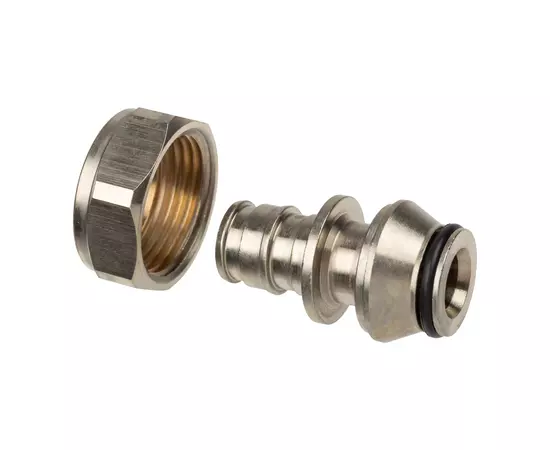

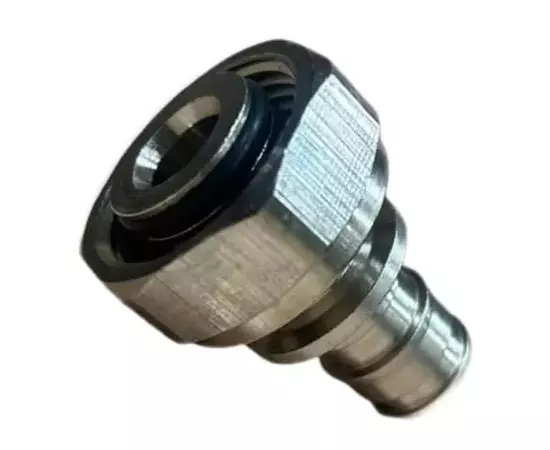

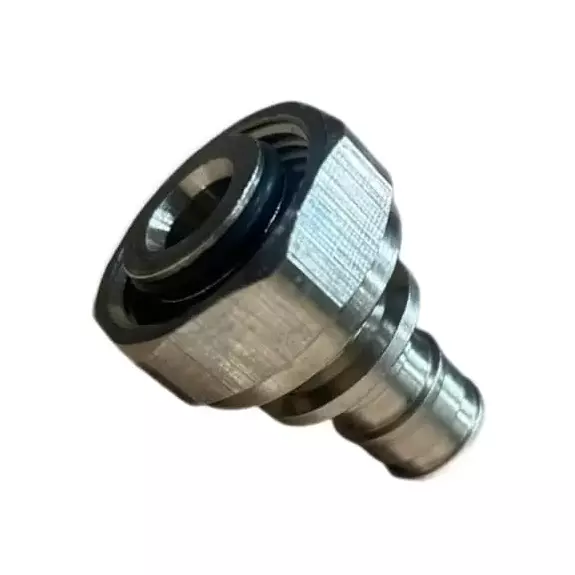

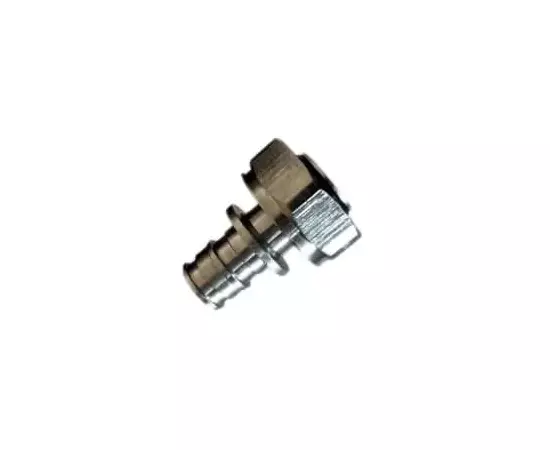

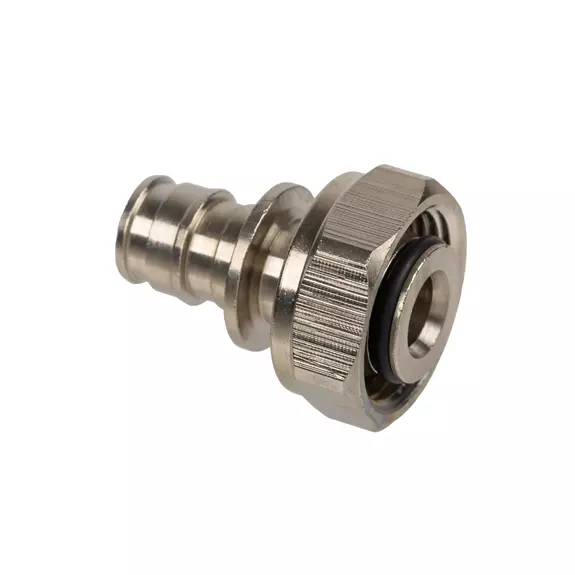

Штуцер USYSTEMS с накидной гайкой Евроконус предназначен для подключения трубы из сшитого полиэтилена PE-Xa к радиаторным узлам и коллекторам с наружной резьбой 3/4" Евроконус.
Монтируется на трубу PE-Xa по технологии СБМ с помощью расширительного инструмента. Подходит для труб серий PN6 и PN10. Кольцо для монтажа приобретается отдельно.
Преимущества
- Готовый резьбовой выход под евроконус. Подключает трубу PE-Xa к радиаторной арматуре и коллекторам без дополнительных переходников.
- Монтаж за пару движений. Расширил трубу, вставил штуцер.
- Не ржавеет. Коррозионностойкая латунь (16 мм — никелированная).
- Для PN6 и PN10. Одна модель на обе системы.
Монтаж штуцера с накидной гайкой Евроконус
Для установки штуцера понадобится расширительный инструмент и кольцо PE-X соответствующего диаметра. Строго следуйте инструкции:
- Резка трубы. Используйте специальный труборез. Срез должен быть строго перпендикулярен оси трубы, без задиров и заусенцев.
- Установка кольца. Наденьте на конец трубы кольцо соответствующего диаметра, продвинув его до упора.
-
Расширение трубы. Установите на инструмент расширительную головку. Подберите головку по толщине стенки трубы (маркировка на трубе и головке должна совпадать). Вставьте сегменты головки в трубу, продвинув их как можно дальше. Медленно сведите рукоятки (или нажмите на курок аккумуляторного инструмента).
Важно: после каждого расширения поворачивайте инструмент на 15–45° и снова проталкивайте сегменты головки как можно глубже, пока торец трубы не упрется в ограничительный стопор головки. Не превышайте допустимое количество расширений. -
Соединение. Сразу после расширения вставьте штуцер в трубу до упора.
Важно: фитинг должен входить с небольшим сопротивлением. Если он входит слишком легко — труба перерасширена, это недопустимо. Удерживайте соединение несколько секунд. - Проверка. Важно: между торцом кольца и упором на штуцере не должно быть никакого зазора.
-
Прогрев при низких температурах (опционально). Если монтаж проводится при температуре ниже 5°C, равномерно прогрейте соединение строительным феном.
Важно: не нагревайте кольцо выше 50°C и не делайте это дольше 15 секунд.
Гидравлические испытания можно начинать через 15 минут после монтажа при температуре от +10 °C. При более низкой температуре время выдержки увеличивается.
