Штуцер Minitec: подключение трубы 10 мм к резьбе 1/2"

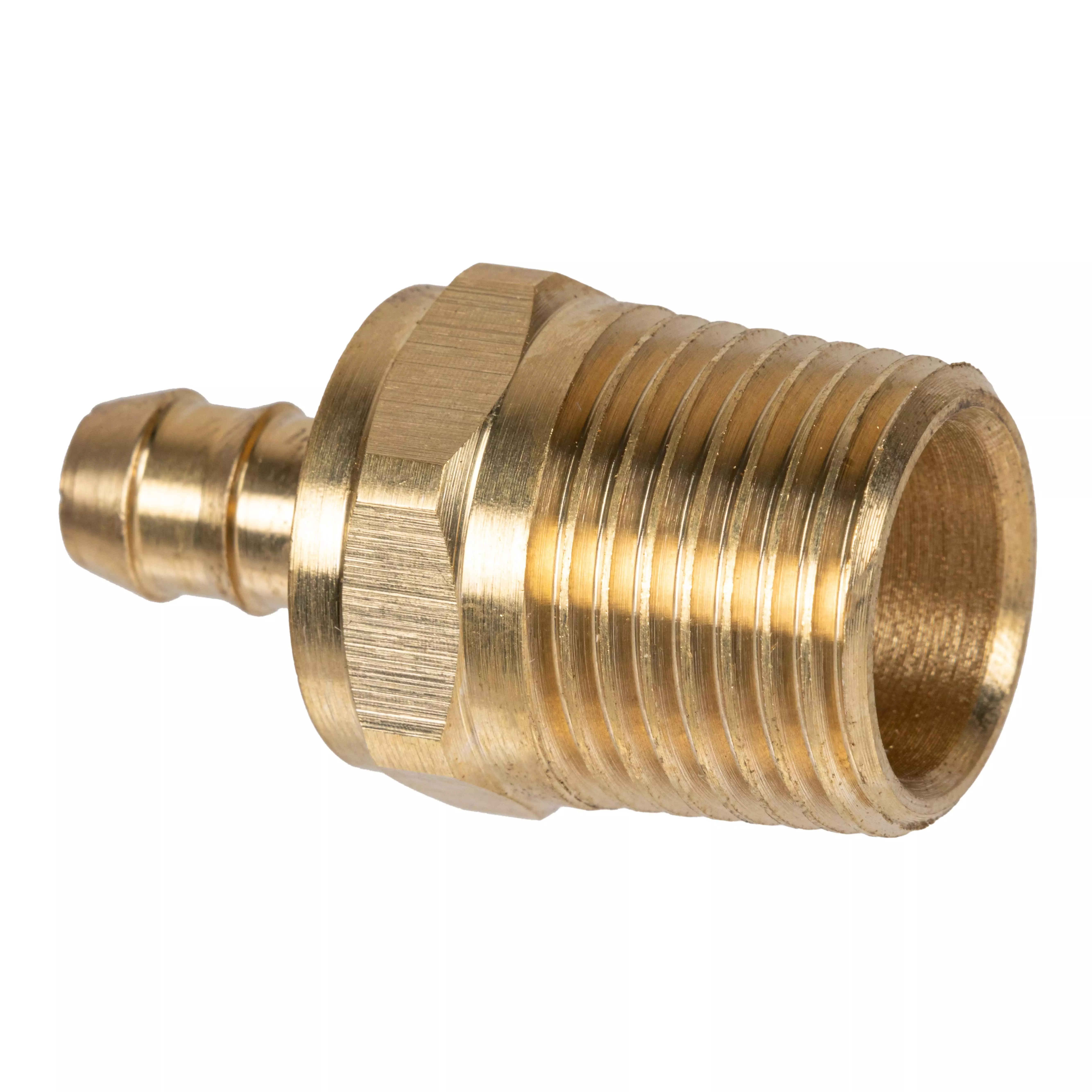

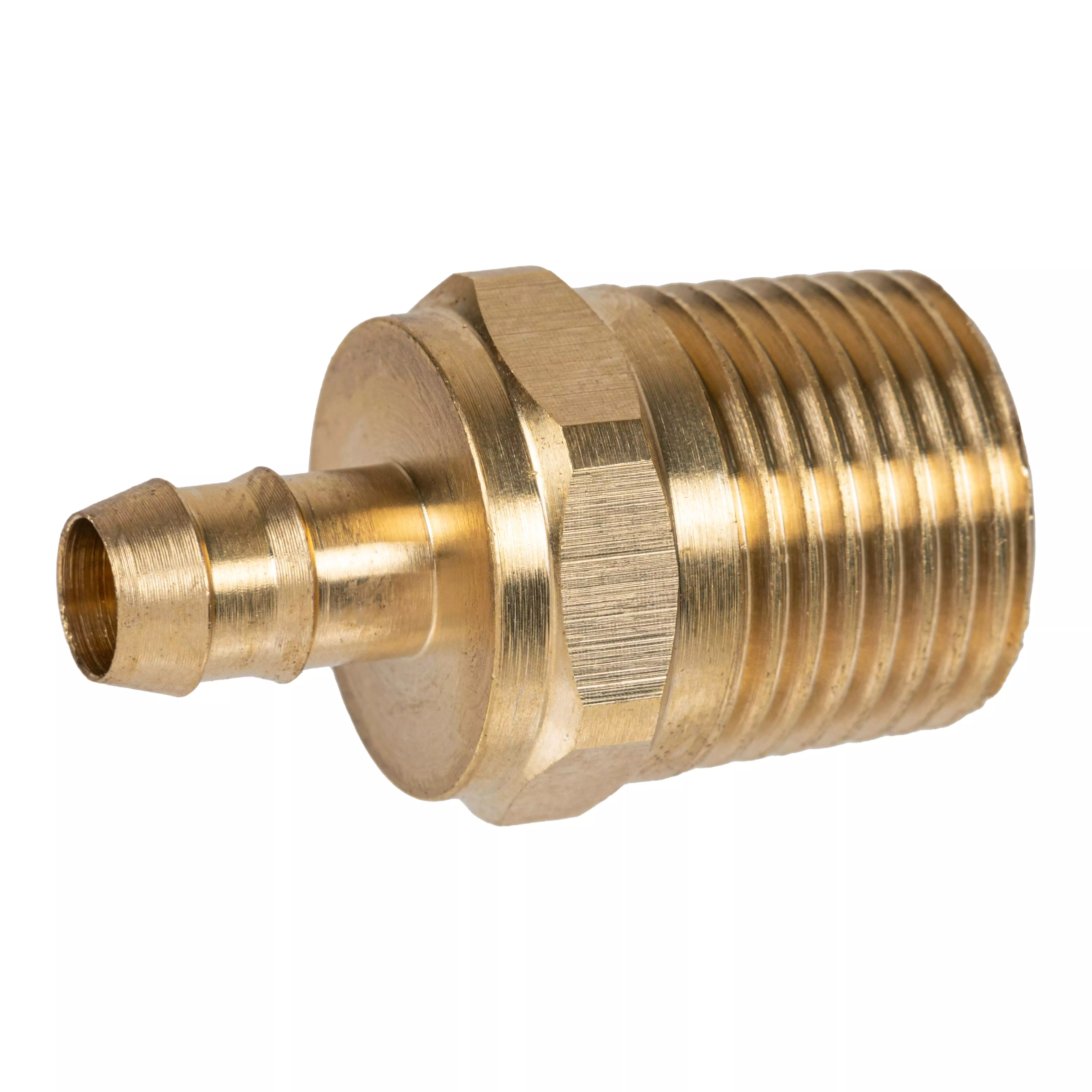

Штуцер USYSTEMS Minitec с наружной резьбой предназначен для подключения трубы из сшитого полиэтилена PE-Xa диаметром 10 мм к отопительным и санитарным приборам, коллекторам и арматуре с внутренней резьбой 1/2".
Монтируется на трубу 10 мм по технологии СБМ с помощью расширительного инструмента с использованием кольца Minitec. Благодаря молекулярной памяти материала соединение становится неразъемным и герметичным. Штуцер подходит для труб серии PN6, монтаж можно выполнять при температуре до –15 °C. Кольцо для монтажа приобретается отдельно.
Преимущества
- Подключение к резьбе 1/2". Наружная резьба R 1/2" — стандартное соединение для смесителей, кранов, радиаторов и арматуры.
- Для тонких систем. Позволяет использовать трубу 10 мм в системах с ограниченной высотой стяжки.
- Монтаж по технологии СБМ. Расширил трубу, вставил штуцер — готово.
- Латунный корпус. Не ржавеет и долговечен.
Монтаж
Для установки штуцера понадобится расширительный инструмент и кольцо PE-X для трубы 10 мм (приобретается отдельно). Строго следуйте инструкции:
- Резка трубы. Используйте специальный труборез. Срез должен быть строго перпендикулярен оси трубы, без задиров и заусенцев.
- Установка кольца. Наденьте на конец трубы кольцо диаметром 10 мм, продвинув его до упора.
- Расширение трубы. Установите на инструмент расширительную головку для трубы 10 мм. Вставьте сегменты головки в трубу, продвинув их как можно дальше. Медленно сведите рукоятки (или нажмите на курок аккумуляторного инструмента). Важно: после каждого расширения поворачивайте инструмент на 15–45° и снова проталкивайте сегменты головки как можно глубже, пока торец трубы не упрется в ограничительный стопор головки. Не превышайте допустимое количество расширений.
-
Соединение. Сразу после расширения вставьте штуцер в трубу до упора.
Важно: фитинг должен входить с небольшим сопротивлением. Если он входит слишком легко — труба перерасширена, это недопустимо. Удерживайте соединение несколько секунд. - Проверка. Важно: между торцом кольца и упором на штуцере не должно быть никакого зазора.
-
Прогрев при низких температурах (опционально). Если монтаж проводится при температуре ниже 5°C, равномерно прогрейте соединение строительным феном.
Важно: не нагревайте кольцо выше 50°C и не делайте это дольше 15 секунд.
Гидравлические испытания можно начинать через 15 минут после монтажа при температуре от +10 °C. При более низкой температуре время выдержки увеличивается.
