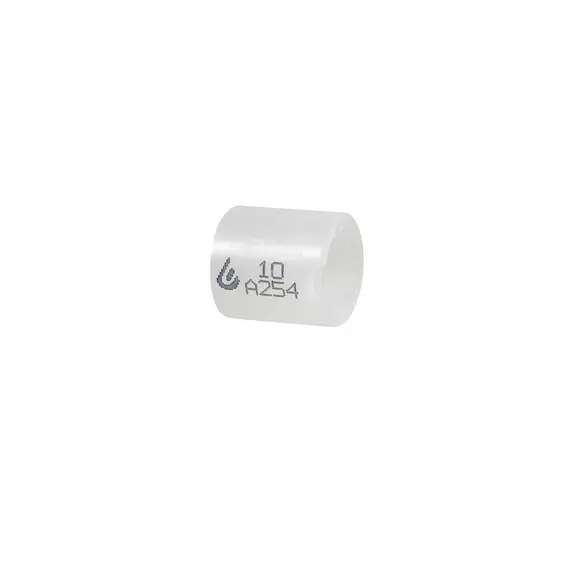

Кольцо Minitec 10 мм: надежное соединение для тонких систем отопления и охлаждения.
Кольцо USYSTEMS Minitec предназначено для монтажа труб диаметром 10 мм в системах поверхностного отопления и охлаждения. Изготовлено из сшитого полиэтилена PE-Xa — материала с эффектом молекулярной памяти: после расширения кольцо возвращается к исходной форме и плотно обжимает соединительную часть фитинга.
Кольцо используется при монтаже соединений труб Minitec между собой, а также с фитингами из латуни или PPSU. Подходит для труб серии S5,0 (PN6) — оптимальное решение для систем с ограниченной высотой конструкции.
Преимущества
- Упор на кольце. Фиксирует положение на трубе, не дает сместиться при расширении — соединение получается ровным без перекосов.
- Монтаж в любую погоду. Соединения можно делать при температуре до –15 °C.
- Монолитный узел. Готовое соединение не разбирается, не требует обслуживания и подходит для скрытой прокладки.
Монтаж кольца Minitec
Для установки кольца Minitec понадобится расширительный инструмент с головкой на 10 мм и фитинг USYSTEMS соответствующего диаметра. Строго следуйте инструкции:
- Резка трубы. Используйте специальный труборез. Срез должен быть строго перпендикулярен оси трубы, без задиров и заусенцев.
- Установка кольца. Наденьте на конец трубы кольцо диаметром 10 мм, продвинув его до упора. Кольцо оснащено стопором, который предотвращает его сползание.
- Расширение трубы. Установите на инструмент расширительную головку для трубы 10x1,3 мм. Вставьте сегменты головки в трубу, продвинув их как можно дальше. Медленно сведите рукоятки (или нажмите на курок аккумуляторного инструмента). Важно: после каждого расширения поворачивайте инструмент на 15–45° и снова проталкивайте сегменты головки как можно глубже, пока торец трубы не упрется в ограничительный стопор головки. Не превышайте допустимое количество расширений, указанное в инструкции к вашему инструменту.
-
Соединение. Сразу после расширения вставьте фитинг в трубу до упора и удерживайте в таком положении несколько секунд до фиксации соединения.
Важно: фитинг должен входить с небольшим сопротивлением. Если он входит слишком легко — труба перерасширена, это недопустимо. - Проверка. Важно: между торцом кольца и упором фитинга не должно быть никакого зазора.
-
Прогрев при низких температурах (опционально). Если монтаж проводится при температуре ниже 5°C, равномерно прогрейте соединение строительным феном.
Важно: не нагревайте кольцо выше 50°C и не делайте это дольше 15 секунд.
Гидравлические испытания можно начинать через 15 минут после монтажа при температуре от +10 °C. При более низкой температуре время выдержки увеличивается.
