Переходник Minitec: соединение труб 10 мм и 16/20 мм в системах отопления/охлаждения

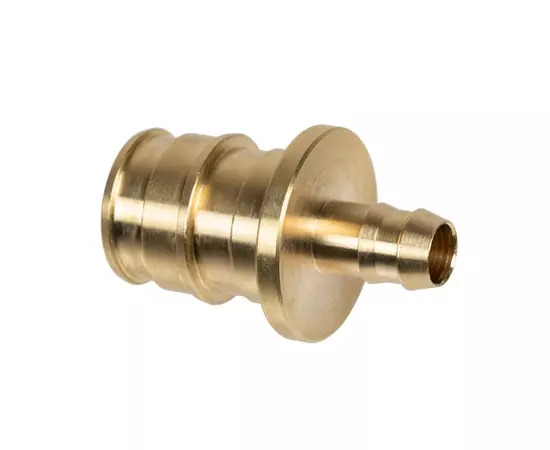

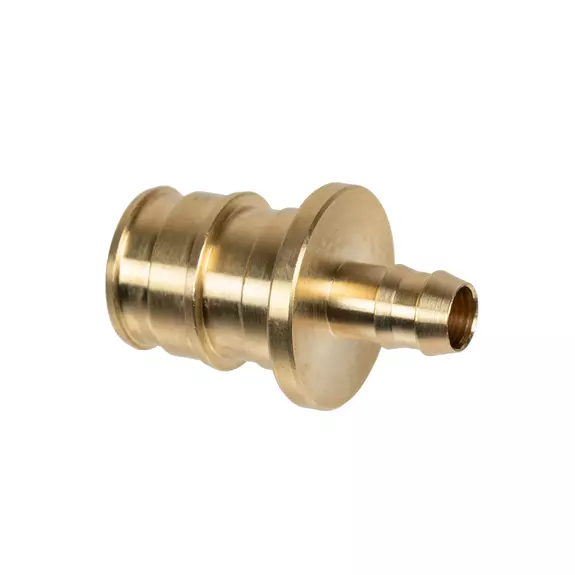

Переходник USYSTEMS Minitec предназначен для соединения труб из сшитого полиэтилена PE-Xa диаметром 10 мм и 16/20 мм в системах поверхностного отопления и охлаждения.
Монтируется с использованием кольца по технологии СБМ с помощью расширительного инструмента. Благодаря молекулярной памяти материала соединение становится неразъемным и герметичным.
Переходник подходит для труб серии PN6, монтаж можно выполнять при температуре до –15 °C. Кольца для монтажа приобретаются отдельно.
Преимущества
- Переход между диаметрами 10 и 16/20 мм. Позволяет подключить магистральную трубу 16/20 мм к тонкой системе Minitec 10 мм.
- Монтаж по технологии СБМ. Расширил трубу, вставил переходник — соединение готово.
- Для тонких систем отопления. Подходит для систем с ограниченной высотой стяжки.
- Латунный корпус. Не ржавеет и долговечен.
Монтаж переходника
Для установки переходника понадобится расширительный инструмент и два кольца PE-X: одно для трубы 16/20 мм, другое для трубы 10 мм (кольца приобретаются отдельно). Строго следуйте инструкции:
- Резка труб. Используйте специальный труборез. Срезы должны быть строго перпендикулярны осям труб, без задиров и заусенцев.
- Установка колец. Наденьте на концы труб кольца соответствующих диаметров, продвинув их до упора.
-
Расширение труб. Установите на инструмент расширительную головку. Подберите головку по толщине стенки трубы (маркировка на трубе и головке должна совпадать). Вставьте сегменты головки в трубу, продвинув их как можно дальше. Медленно сведите рукоятки (или нажмите на курок аккумуляторного инструмента).
Важно: после каждого расширения поворачивайте инструмент на 15–45° и снова проталкивайте сегменты головки как можно глубже, пока торец трубы не упрется в ограничительный стопор головки. Не превышайте допустимое количество расширений. Повторите для обеих труб. -
Соединение. Сразу после расширения вставьте переходник в трубы до упора.
Важно: фитинг должен входить с небольшим сопротивлением. Если он входит слишком легко — труба перерасширена, это недопустимо. Удерживайте соединение несколько секунд. - Проверка. Важно: между торцами обоих колец и упорами на переходнике не должно быть никакого зазора.
-
Прогрев при низких температурах (опционально). Если монтаж проводится при температуре ниже 5°C, равномерно прогрейте соединения строительным феном.
Важно: не нагревайте кольца выше 50°C и не делайте это дольше 15 секунд.
Гидравлические испытания можно начинать через 15 минут после монтажа при температуре от +10 °C. При более низкой температуре время выдержки увеличивается.
