Соединитель Minitec: стыковка труб 10 мм в системах с тонкой стяжкой

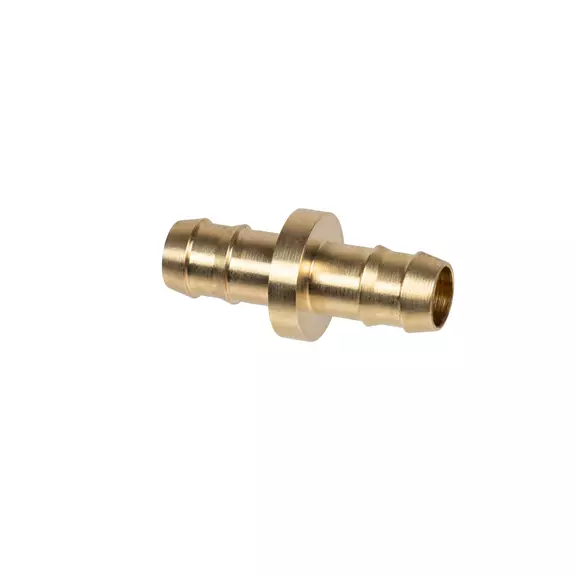

Соединитель USYSTEMS Minitec предназначен для прямого соединения труб из сшитого полиэтилена PE-Xa диаметром 10 мм в системах поверхностного отопления и охлаждения. Это базовый элемент для монтажа Minitec, где важна минимальная высота конструкции.
Монтируется по технологии СБМ с помощью расширительного инструмента с использованием кольца Minitec. Благодаря молекулярной памяти материала соединение становится неразъемным и герметичным.
Соединитель подходит для труб серии PN6, монтаж можно выполнять при температуре до –15 °C. Кольцо для монтажа приобретается отдельно.
Преимущества
- Для тонких систем отопления. Подходит для систем с ограниченной высотой стяжки.
- Монтаж по технологии СБМ. Расширил трубу, вставил соединитель — готово.
- Латунный корпус. Не ржавеет и долговечен.
- Подходит для PN6. Оптимальное решение для систем с невысоким давлением.
Монтаж соединителя
Для установки соединителя понадобится расширительный инструмент и два кольца PE-X для трубы 10 мм (приобретаются отдельно). Строго следуйте инструкции:
- Резка труб. Используйте специальный труборез. Срезы должны быть строго перпендикулярны осям труб, без задиров и заусенцев.
- Установка колец. Наденьте на концы обеих труб кольца соответствующего диаметра, продвинув их до упора.
-
Расширение труб. Установите на инструмент расширительную головку для трубы 10 мм. Вставьте сегменты головки в трубу, продвинув их как можно дальше. Медленно сведите рукоятки (или нажмите на курок аккумуляторного инструмента).
Важно: после каждого расширения поворачивайте инструмент на 15–45° и снова проталкивайте сегменты головки как можно глубже, пока торец трубы не упрется в ограничительный стопор головки. Не превышайте допустимое количество расширений. Повторите для второй трубы. -
Соединение. Сразу после расширения вставьте соединитель в трубы до упора.
Важно: фитинг должен входить с небольшим сопротивлением. Если он входит слишком легко — труба перерасширена, это недопустимо. Удерживайте соединение несколько секунд. - Проверка. Важно: между торцами обоих колец и упорами на соединителе не должно быть никакого зазора.
-
Прогрев при низких температурах (опционально). Если монтаж проводится при температуре ниже 5°C, равномерно прогрейте соединения строительным феном.
Важно: не нагревайте кольца выше 50°C и не делайте это дольше 15 секунд.
Гидравлические испытания можно начинать через 15 минут после монтажа при температуре от +10 °C. При более низкой температуре время выдержки увеличивается.
