Труба Minitec Pipe из сшитого полиэтилена PE-Xa для тонких систем поверхностного отопления и охлаждения
Труба Minitec Pipe производится из сшитого полиэтилена PE-Xa по стандартам EN ISO 15875 и ГОСТ 32415-2013, серия S5,0. Конструкция предусматривает антидиффузионный слой EVOH, который препятствует проникновению кислорода в теплоноситель и защищает внутренние металлические компоненты системы от коррозийных процессов. Изделие полностью соответствует нормам DIN 4726 по показателям кислородопроницаемости. Рабочее давление трубы из сшитого полиэтилена составляет 6 бар (PN6, серия S5,0).
Назначение и сферы применения
Труба Minitec диаметром 10 мм ориентирована на использование в системах с ограниченной высотой монтажа. Она востребована при устройстве тонких конструкций водяного теплого пола, а также при монтаже настенных и потолочных систем обогрева и охлаждения. Труба для теплого пола такого типоразмера позволяет формировать тонкие стяжки, что особенно актуально при реконструкции и в помещениях с низкими потолками, где критично сохранение каждого сантиметра пространства. Универсальность трубы для отопления и охлаждения обеспечивает её эффективность как для горизонтальных, так и для вертикальных и потолочных поверхностных систем.
Гибкость и удобство укладки
Благодаря малому радиусу изгиба гибкая труба для теплого пола хорошо адаптируется к сложным трассам и допускает укладку с шагом 10 см. Такая плотность монтажа гарантирует равномерный прогрев всей площади пола. Труба для водяного теплого пола устойчиво сохраняет приданную форму, что облегчает её фиксацию в процессе работы и упрощает создание контуров любой конфигурации.
Бесстыковые контуры и надёжность
Поставка трубы из сшитого полиэтилена в бухтах длиной до 480 м даёт возможность формировать протяжённые контуры без единого соединения внутри стяжки или штукатурного слоя. Это значительно снижает вероятность протечек, сокращает трудоёмкость монтажа и минимизирует количество потенциально уязвимых участков в системе.
Экологичность и безопасность
Материал PE-Xa не выделяет токсичных соединений, что делает трубу для водяного теплого пола безопасной для установки в детских комнатах, спальнях и других помещениях с высокими требованиями к экологической чистоте воздуха.
Совместимость с напольными покрытиями
Труба для теплого пола 10 мм успешно сочетается с различными типами финишных покрытий: ламинатом, паркетной доской, керамической плиткой, керамогранитом и другими материалами. Низкая тепловая инерция обеспечивает быструю реакцию системы на изменение настроек температуры и стабильный микроклимат вне зависимости от выбранного покрытия.
Кислородный барьер и долговечность
Антидиффузионный слой EVOH эффективно блокирует доступ кислорода к теплоносителю, предотвращая окисление и продлевая срок службы металлических узлов системы. Труба из сшитого полиэтилена для отопления по своим кислородозащитным свойствам полностью соответствует требованиям DIN 4726.
Способы монтажа
Монтаж труб из сшитого полиэтилена Minitec Pipe может выполняться двумя способами. Первый — с использованием системы быстрого монтажа (СБМ) с расширительным инструментом и фирменным кольцом Minitec с упором (10 мм). Второй — с применением зажимных адаптеров Евроконус для подключения к коллекторным группам с наружной резьбой 3/4". Материал допускает укладку в бетонную или цементно-песчаную стяжку, а также под штукатурный слой. Полимер инертен к щелочной среде и не вступает в реакцию со строительными смесями.
Рекомендации по монтажу трубы Minitec Pipe
Монтаж труб из сшитого полиэтилена Minitec Pipe выполняется двумя способами. Выбор конкретного метода зависит от типа используемых фитингов и условий проведения работ.

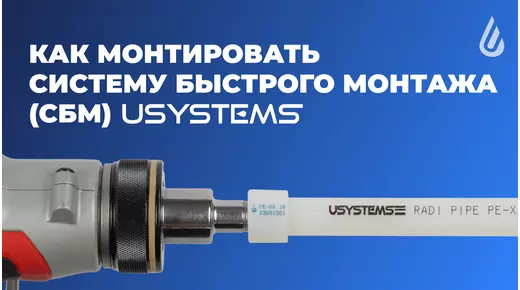

Система быстрого монтажа (СБМ) с расширительным инструментом
Особенность: соединение становится герметичным и неразъемным благодаря эффекту «памяти формы» PE-Xa.
Необходимый инструмент и комплектующие для монтажа труб из сшитого полиэтилена:
- расширительный инструмент USYSTEMS (ручной или аккумуляторный);
- расширительная головка для трубы 10x1,3 мм;
- кольцо Minitec с упором для трубы 10 мм;
- труборез для получения ровного среза.
Порядок монтажа гибкой трубы для теплого пола:
- Отрежьте трубу перпендикулярно оси, используя специальный труборез. Срез должен быть строго под 90 градусов.
- Наденьте кольцо на трубу до упора. Кольцо оснащено стопором, который предотвращает его сползание в процессе расширения.
- Расширьте трубу вместе с кольцом. Важное правило: расширительная головка должна проворачиваться после каждого цикла расширения.
- Вставьте фитинг в трубу до упора и удерживайте в таком положении несколько секунд до фиксации соединения.
Зажимные адаптеры Евроконус
Назначение: подключение труб PE-Xa к коллекторным группам с наружной резьбой 3/4" Евроконус.
Необходимый инструмент: гаечный ключ.
Порядок монтажа трубы для водяного теплого пола с зажимными адаптерами:
- Отрежьте трубу строго перпендикулярно оси.
- Наденьте накидную гайку и зажимное кольцо на трубу.
- Вставьте штуцер в трубу до упора.
- Затяните гайку ключом с необходимым усилием.
Общие правила для всех способов монтажа труб из сшитого полиэтилена
- Резка — выполняется только специальным труборезом, обеспечивающим идеально ровный срез под углом 90°.
- Изгиб — минимально допустимый радиус изгиба трубы составляет 8×Dнар.
- Укладка в стяжку или штукатурку — труба для тонкого теплого пола может укладываться в бетонную или цементно-песчаную стяжку, а также под слой штукатурки. Материал инертен к щелочной среде.
- Защита от ультрафиолета — не допускайте хранения и монтажа трубы под открытыми солнечными лучами.
Важно: все монтажные работы должны проводиться при температуре окружающего воздуха не ниже -15°C. Используйте только оригинальные фитинги и инструменты USYSTEMS, чтобы гарантировать надежность и долговечность системы.
